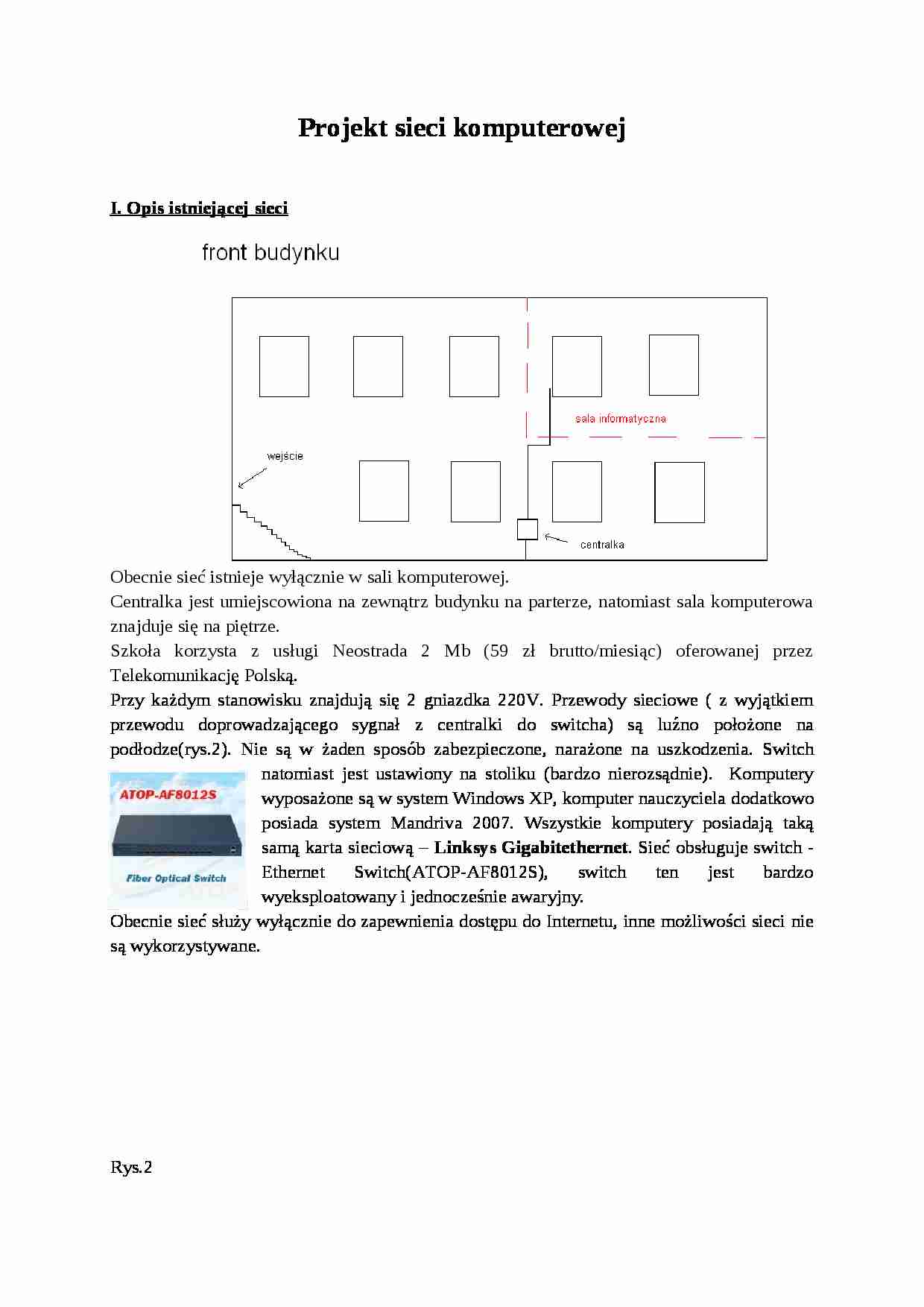

Projekt sieci komputerowej I. Opis istniejącej sieci Obecnie sieć istnieje wyłącznie w sali komputerowej. Centralka jest umiejscowiona na zewnątrz budynku na parterze, natomiast sala komputerowa znajduje się na piętrze. Szkoła korzysta z usługi Neostrada 2 Mb (59 zł brutto/miesiąc) oferowanej przez Telekomunikację Polską.
Przy każdym stanowisku znajdują się 2 gniazdka 220V. Przewody sieciowe ( z wyjątkiem przewodu doprowadzającego sygnał z centralki do switcha) są luźno położone na podłodze(rys.2). Nie są w żaden sposób zabezpieczone, narażone na uszkodzenia. Switch natomiast jest ustawiony na stoliku (bardzo nierozsądnie). Komputery wyposażone są w system Windows XP, komputer nauczyciela dodatkowo posiada system Mandriva 2007. Wszystkie komputery posiadają taką samą karta sieciową - Linksys Gigabitethernet . Sieć obsługuje switch - Ethernet Switch(ATOP-AF8012S), switch ten jest bardzo wyeksploatowany i jednocześnie awaryjny. Obecnie sieć służy wyłącznie do zapewnienia dostępu do Internetu, inne możliwości sieci nie są wykorzystywane.
Rys.2
II. Wybór ISP Jedynym dostępnym usługodawcą na tym terenie jest Telekomunikacja Polska S.A. Dlatego też uważam, iż należałoby pozostać przy obecnej opcji abonamentu. Jej szybkość jest wystarczająca do celów szkoły a cena przystępna.
III. Propozycje modyfikacji Zastosowałbym okablowanie poziome (każdy punk podłączony bezpośrednio do routera), z użyciem kabla UTP kategorii 5e. Pozwoliłoby to na uruchomienie w przyszłości sieci Gigabit Ethernet. Sieć tworzyłoby 11 punktów-klientów, które byłyby podłączone do routera, plus jedno wyjście dla ewentualnego podłączenia kolejnego stanowiska. Punktem dystrybucyjnym byłby router, który jako jedyny miałby bezpośrednie połączenie z Internetem. Przy każdym stanowisku niezbędne jest zamontowanie 3 gniazdek zaopatrujących komputery w prąd elektryczny. Przede wszystkim należy skonfigurować switch. Bazowy adres IP routera, który należy wpisać w oknie przeglądarki to 192.169.1.1. Po połączeniu się ustalamy nową nazwę użytkownika i hasło. Następnie łączymy router z Internetem - należy wpisać dane połączenia internetowego odpowiadające dostawcy z którego usług korzystamy a także podać nazwę użytkownika i hasło które od niego dostaliśmy. Router powinien się zresetować, sprawdzamy więc czy nasza nowa konfiguracja działa
W dalszej konfiguracji zaznaczamy automatyczne pobieranie ustawień sieci LAN.
(…)
… podłączenia kolejnego stanowiska. Punktem dystrybucyjnym byłby router, który jako jedyny miałby bezpośrednie połączenie z Internetem. Przy każdym stanowisku niezbędne jest zamontowanie 3 gniazdek zaopatrujących komputery w prąd elektryczny. Przede wszystkim należy skonfigurować switch. Bazowy adres IP routera, który należy wpisać w oknie przeglądarki to 192.169.1.1. Po połączeniu się ustalamy nową nazwę…
… DHCP Server enabled, ustalamy przestrzeń adresową np.
192.168.1.111. Należy też określić maksymalną ilość połączeń DHCP. Tu możemy dla
dodatkowego zabezpieczenia podać liczbę równą ilości podłączonych komputerów w sali albo nieco wyższą, jeśli np. może się zdarzyć że będziemy tu podłączać dodatkowe komputery.
W ten sposób uzyskujemy sieć o zdefiniowanej przez nas przestrzeni adresowej (od
192.168.111 do 192.168.1.111 + liczba maksymalnych połączeń DHCP minus 1), dynamicznie przydzielanym adresie IP, chronioną kluczem sieciowym i jeśli tak postanowiliśmy o zamkniętej liście mac adresów dla których jest dostępna. Oczywiście sieć będzie udostępniała usługi odnośnie poczty elektronicznej (SMTP, POP, IMAP), transmisję plików (FTP), dostęp do Internetu a także drukarki sieciowej. Wykorzystałbym switch EtherFast…
… uszkodzeniem. Postarałbym się również aby sala komputerowa miała bezpośrednie podłączenie do sieci energetycznej, z własną szafką bezpiecznikową. Również odnośnie oprogramowania zakupiłbym program do nadzoru poczynań użytkowników komputerów (np. NetOp). IV. Cennik
Produkt
Ilość
Cena
KABEL MADEX UTP KAT.5e LINKA SZARA 26 AWG
100 metrów
141 zł
SZAFA BECATUS SWJ
1 sztuka
301 zł
Linksys EtherFast® 4124 24-Port 10…
