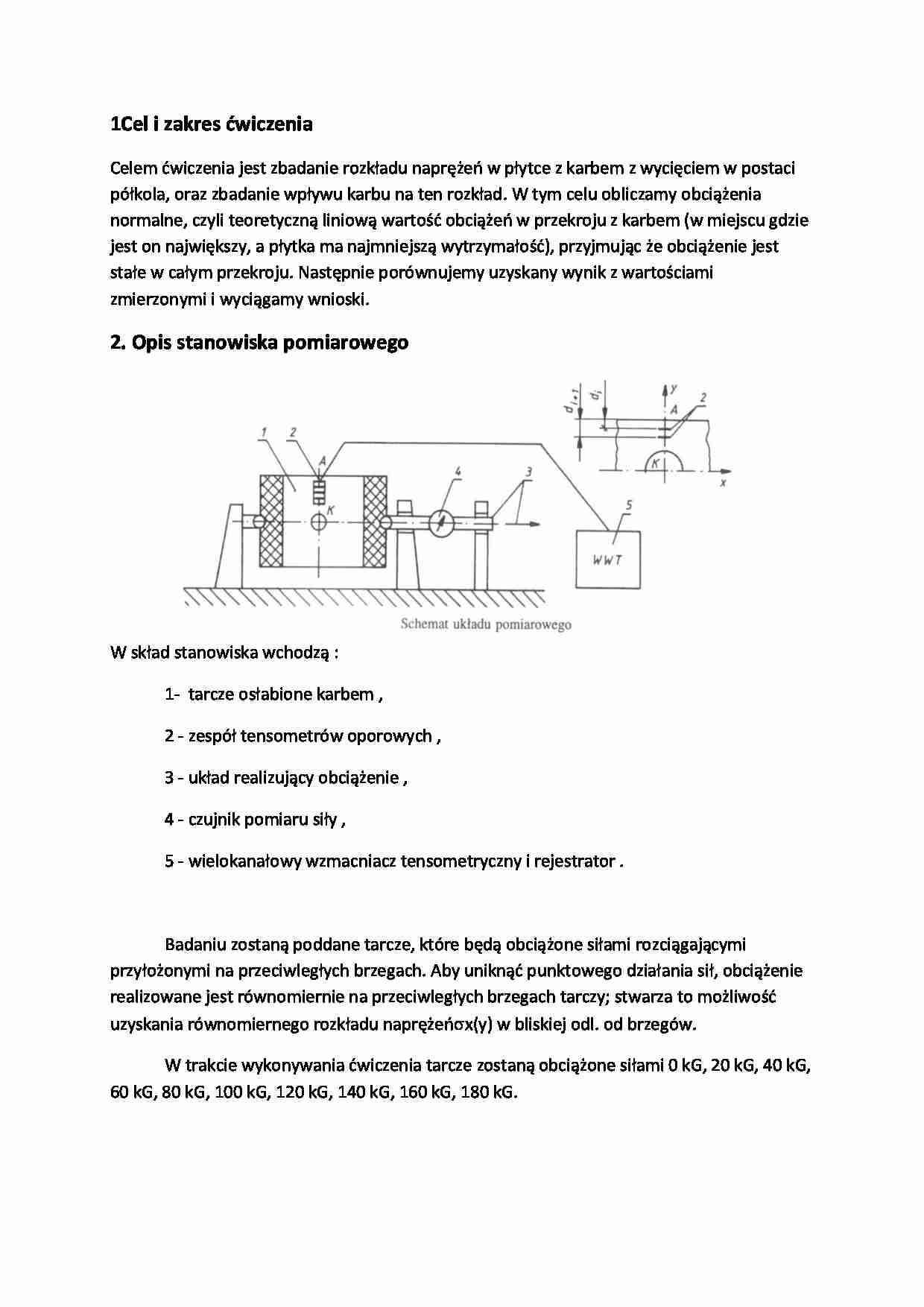

Rozkład naprężeń w płytce z karbem  - strona 1

Fragment notatki:


1 Cel i zakres ćwiczenia Celem ćwiczenia jest zbadanie rozkładu naprężeń w płytce z karbem z wycięciem w postaci półkola, oraz zbadanie wpływu karbu na ten rozkład. W tym celu obliczamy obciążenia normalne, czyli teoretyczną liniową wartość obciążeń w przekroju z karbem (w miejscu gdzie jest on największy, a płytka ma najmniejszą wytrzymałość), przyjmując że obciążenie jest stałe w całym przekroju. Następnie porównujemy uzyskany wynik z wartościami zmierzonymi i wyciągamy wnioski. 2. Opis stanowiska pomiarowego W skład stanowiska wchodzą :
1- tarcze osłabione karbem ,
2 - zespół tensometrów oporowych ,
3 - układ realizujący obciążenie ,
4 - czujnik pomiaru siły ,
5 - wielokanałowy wzmacniacz tensometryczny i rejestrator .
Badaniu zostaną poddane tarcze, które będą obciążone siłami rozciągającymi przyłożonymi na przeciwległych brzegach. Aby uniknąć punktowego działania sił, obciążenie realizowane jest równomiernie na przeciwległych brzegach tarczy; stwarza to możliwość uzyskania równomiernego rozkładu naprężeń σx(y) w bliskiej odl. od brzegów.
W trakcie wykonywania ćwiczenia tarcze zostaną obciążone siłami 0 kG, 20 kG, 40 kG, 60 kG, 80 kG, 100 kG, 120 kG, 140 kG, 160 kG, 180 kG. 3. Obliczenie naprężeń nominalnych Korzystamy ze wzorów
δ = 2[mm] b = 141[mm] r = 50[mm] d = 2r = 100[mm]
3. Obliczenie wartości naprężeń na podstawie danych pomiarowych dla poszczególnych tensometrów. Nr kanału
1
2
3
4
5
6
7
8
di









Wartość siły P 0 [N]




Exi
-2,8
-3,7
-1,5
-0,9
-1,5
-1,2
-1,1
-6,2

Wartość siły P 200 [N]




Exi
-10
-11
-9,5
-9,6
-8,2
... zobacz całą notatkę
