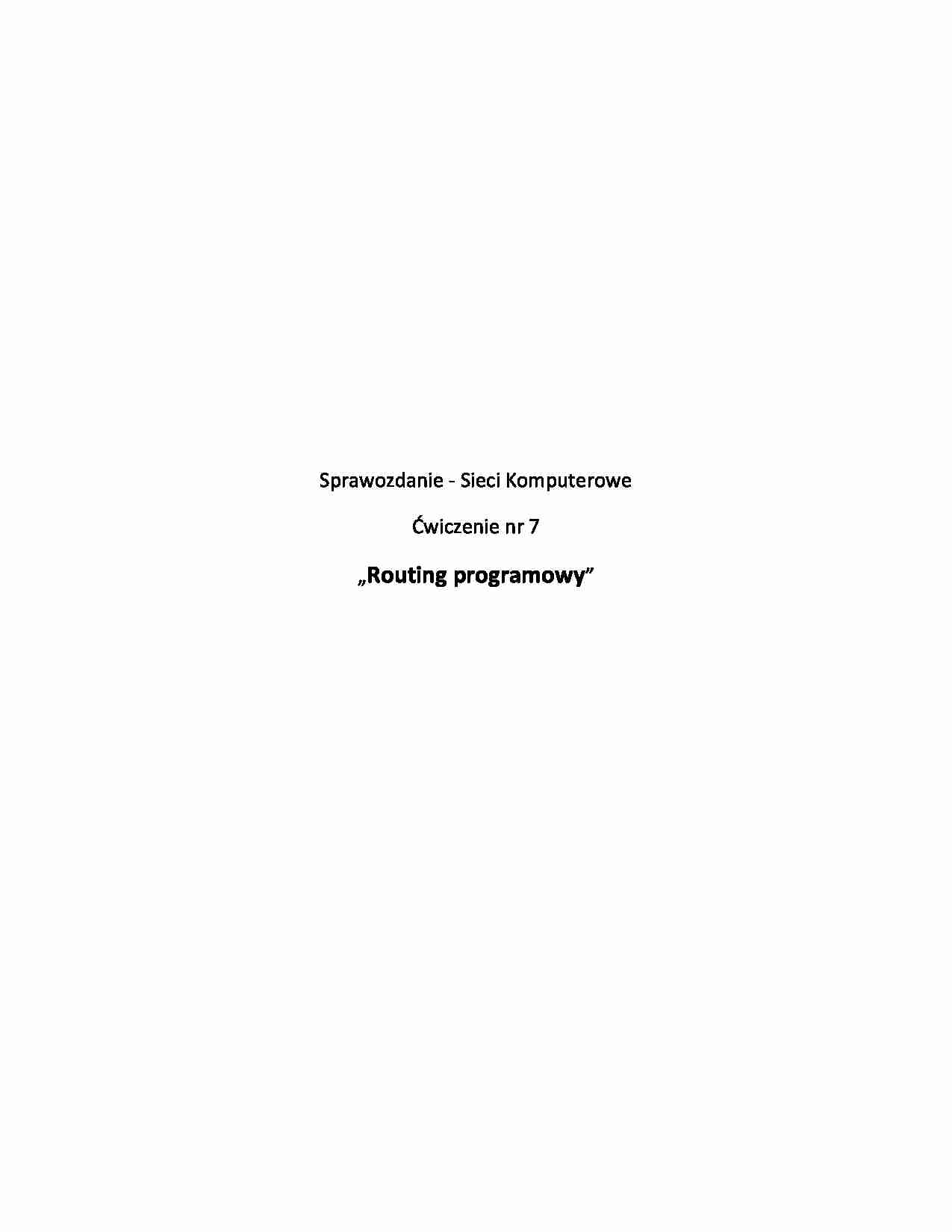

Routing programowy - omówienie - strona 1 Routing programowy - omówienie - strona 2 Routing programowy - omówienie - strona 3

Fragment notatki:

Sprawozdanie - Sieci Komputerowe
Ćwiczenie nr 7
„Routing programowy”
Cel ćwiczenia
Konfiguracja stosu TCP/IP w serwerach opartych na MS Windows
Ręczne skonfigurowanie routingu na serwerach MS Windows
Konfiguracja protokołów routingu
Wstęp teoretyczny
Zasady dobory adresu IP:
Sieć
192.168. 1. 0/24
Maska
255.255.255. 0
Pierwszy dostępny adres
192.168. 1. 1
Ostatni dostępny adres
192.168. 1.254
Broadcast
192.168. 1.255
Klasy adresowe
Klasa
Zakres adresów
Liczba bitów maski
Najbardziej
znaczce
bity adresu
A
B
C
0 - 127
128 - 191
138 - 223
8
16
24
0
10
110
D
E
224 - 239
240 - 255
4
4
1110
1111
Zakres adresów prywatnych
Sieć
Pierwszy adres
Ostatni adres
10.0.0.0/8
10.0.0.1
10.255.255.254
172.16.0.0/12
172.16.0.1
172.31.255.254
192.168.0.0/16
192.168.0.1
192.168.255.254
Przebieg ćwiczenia
Skonfigurowanie adresów IP w grupie:
Komputer lewy - włączone obie karty
192.168.1.15 - IP dla karty Internet
192.168.1.200 - Gateway dla karty Internet
10.35.15.1 - IP dla karty LAN
Gateway dla karty LAN jest pusty
Komputer prawy
Karta Internet jest wyłączona
10.35.15.2 - IP dla karty LAN
10.35.15.1 - Gateway dla karty LAN
Sprawdzenie poprawności konfiguracji poleceniem ipconfig w CMD.
Sprawdzenie tablicy routingu poleceniem route print
Konfiguracja tablicy routingu i protokołów routingu
W aplikacji „Routing and Remote Access” w systemie Windows Server 2008RS skonfigurowaliśmy protokół RIP działający na łączu WAN. W tablicy routującej pojawiły się nowe wpisy.
Podsumowanie i wnioski
Poprawność wykonania naszego ćwiczenia mogliśmy sprawdzić poleceniem ping między połączonymi komputerami, a po skonfigurowaniu tablic routingu mogliśmy wykonać polecenie ping do innych urządzeń pracujących w sali.


(…)

… tablic routingu mogliśmy wykonać polecenie ping do innych urządzeń pracujących w sali.
Lewy komputer z grupy skonfigurowany jako router umożliwił także dostęp do Internetu na komputerze prawym.
Wykonane ćwiczenie nauczyło nas jak tworzyć trasy routingu i zarządzać ruchem pakietów w sieci.

... zobacz całą notatkę
