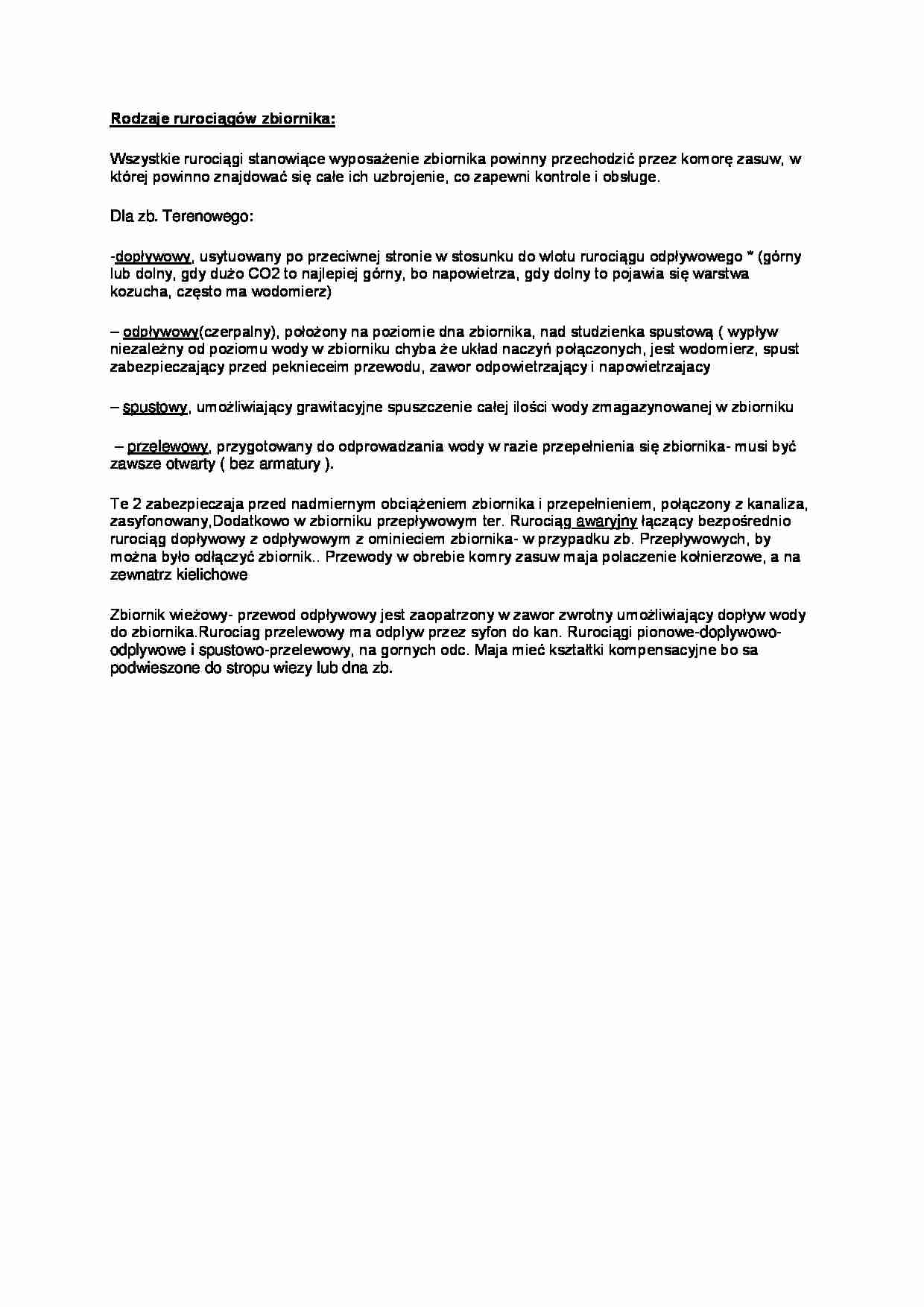

Rodzaje rurociągów zbiornika - strona 1

Fragment notatki:

Rodzaje rurociągów zbiornika:  Wszystkie rurociągi stanowiące wyposażenie zbiornika powinny przechodzić przez komorę zasuw, w  której powinno znajdować się całe ich uzbrojenie, co zapewni kontrole i obsługe.  Dla zb. Terenowego:   - dopływowy, usytuowany po przeciwnej stronie w stosunku do wlotu rurociągu odpływowego * (górny  lub dolny, gdy dużo CO2 to najlepiej górny, bo napowietrza, gdy dolny to pojawia się warstwa  kozucha, często ma wodomierz)   – odpływowy(czerpalny), położony na poziomie dna zbiornika, nad studzienka spustową ( wypływ  niezależny od poziomu wody w zbiorniku chyba że układ naczyń połączonych, jest wodomierz, spust  zabezpieczający przed peknieceim przewodu, zawor odpowietrzający i napowietrzajacy  – spustowy, umożliwiający grawitacyjne spuszczenie całej ilości wody zmagazynowanej w zbiorniku    – przelewowy, przygotowany do odprowadzania wody w razie przepełnienia się zbiornika- musi być  zawsze otwarty ( bez armatury ).   Te 2 zabezpieczaja przed nadmiernym obciążeniem zbiornika i przepełnieniem, połączony z kanaliza,  zasyfonowany,Dodatkowo w zbiorniku przepływowym ter. Rurociąg awaryjny łączący bezpośrednio  rurociąg dopływowy z odpływowym z ominieciem zbiornika- w przypadku zb. Przepływowych, by  można było odłączyć zbiornik.. Przewody w obrebie komry zasuw maja polaczenie kołnierzowe, a na  zewnatrz kielichowe   Zbiornik wieżowy- przewod odpływowy jest zaopatrzony w zawor zwrotny umożliwiający dopływ wody  do zbiornika.Rurociag przelewowy ma odplyw przez syfon do kan. Rurociągi pionowe-doplywowo- odplywowe i spustowo- przelewowy, na gornych odc. Maja mieć kształtki kompensacyjne bo sa  podwieszone do stropu wiezy lub dna zb.     ... zobacz całą notatkę
