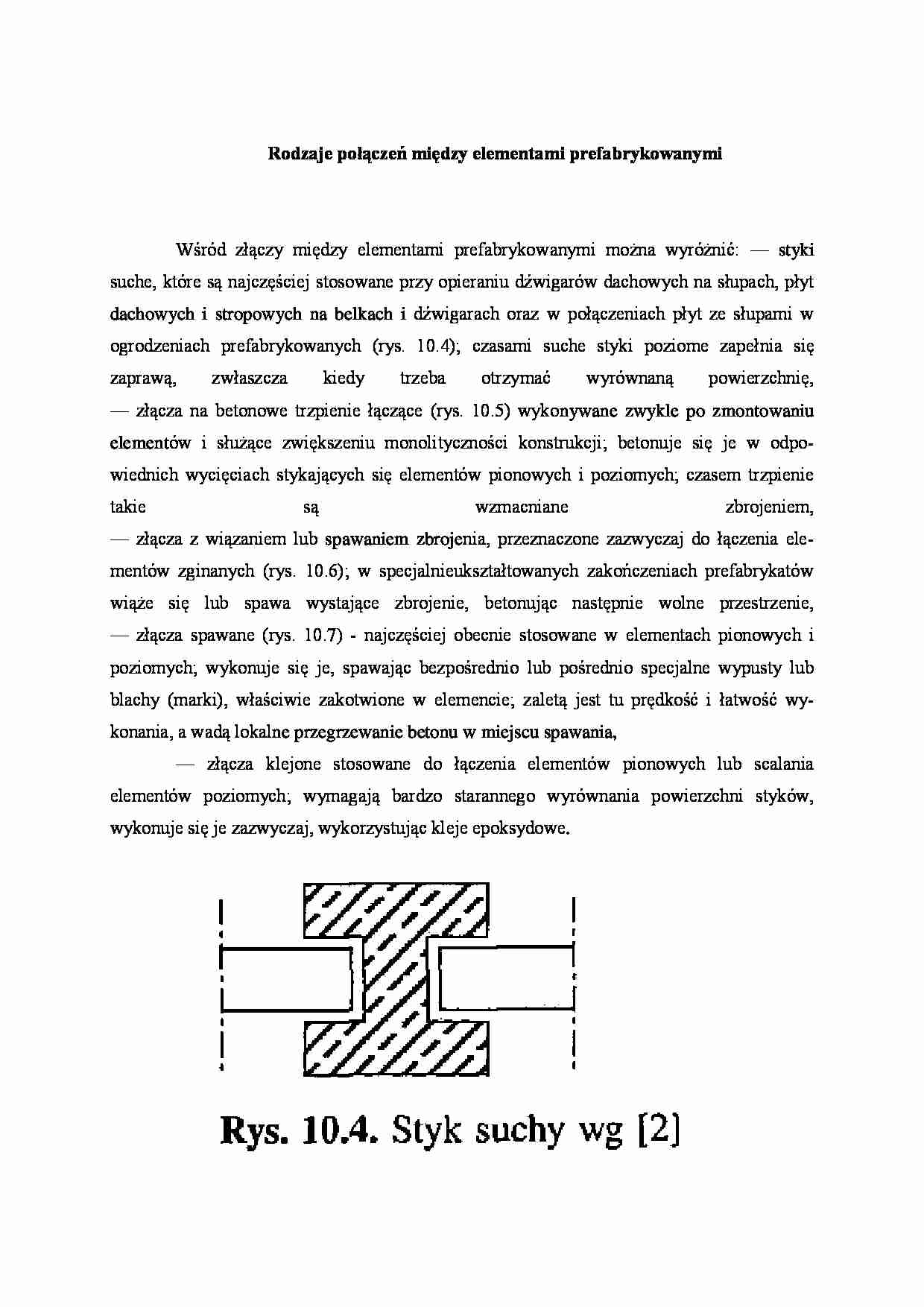

Rodzaje połączeń między elementami prefabrykowanymi
Wśród złączy między elementami prefabrykowanymi można wyróżnić: — styki suche, które są najczęściej stosowane przy opieraniu dźwigarów dachowych na słupach, płyt dachowych i stropowych na belkach i dźwigarach oraz w połączeniach płyt ze słupami w ogrodzeniach prefabrykowanych (rys. 10.4); czasami suche styki poziome zapełnia się zaprawą, zwłaszcza kiedy trzeba otrzymać wyrównaną powierzchnię, — złącza na betonowe trzpienie łączące (rys. 10.5) wykonywane zwykle po zmontowaniu elementów i służące zwiększeniu monolityczności konstrukcji; betonuje się je w odpowiednich wycięciach stykających się elementów pionowych i poziomych; czasem trzpienie takie są wzmacniane zbrojeniem, — złącza z wiązaniem lub spawaniem zbrojenia, przeznaczone zazwyczaj do łączenia elementów zginanych (rys. 10.6); w specjalnie ukształtowanych zakończeniach prefabrykatów wiąże się lub spawa wystające zbrojenie, betonując następnie wolne przestrzenie, — złącza spawane (rys. 10.7) - najczęściej obecnie stosowane w elementach pionowych i poziomych; wykonuje się je, spawając bezpośrednio lub pośrednio specjalne wypusty lub blachy (marki), właściwie zakotwione w elemencie; zaletą jest tu prędkość i łatwość wykonania, a wadą lokalne przegrzewanie betonu w miejscu spawania,
— złącza klejone stosowane do łączenia elementów pionowych lub scalania elementów poziomych; wymagają bardzo starannego wyrównania powierzchni styków, wykonuje się je zazwyczaj, wykorzystując kleje epoksydowe.
