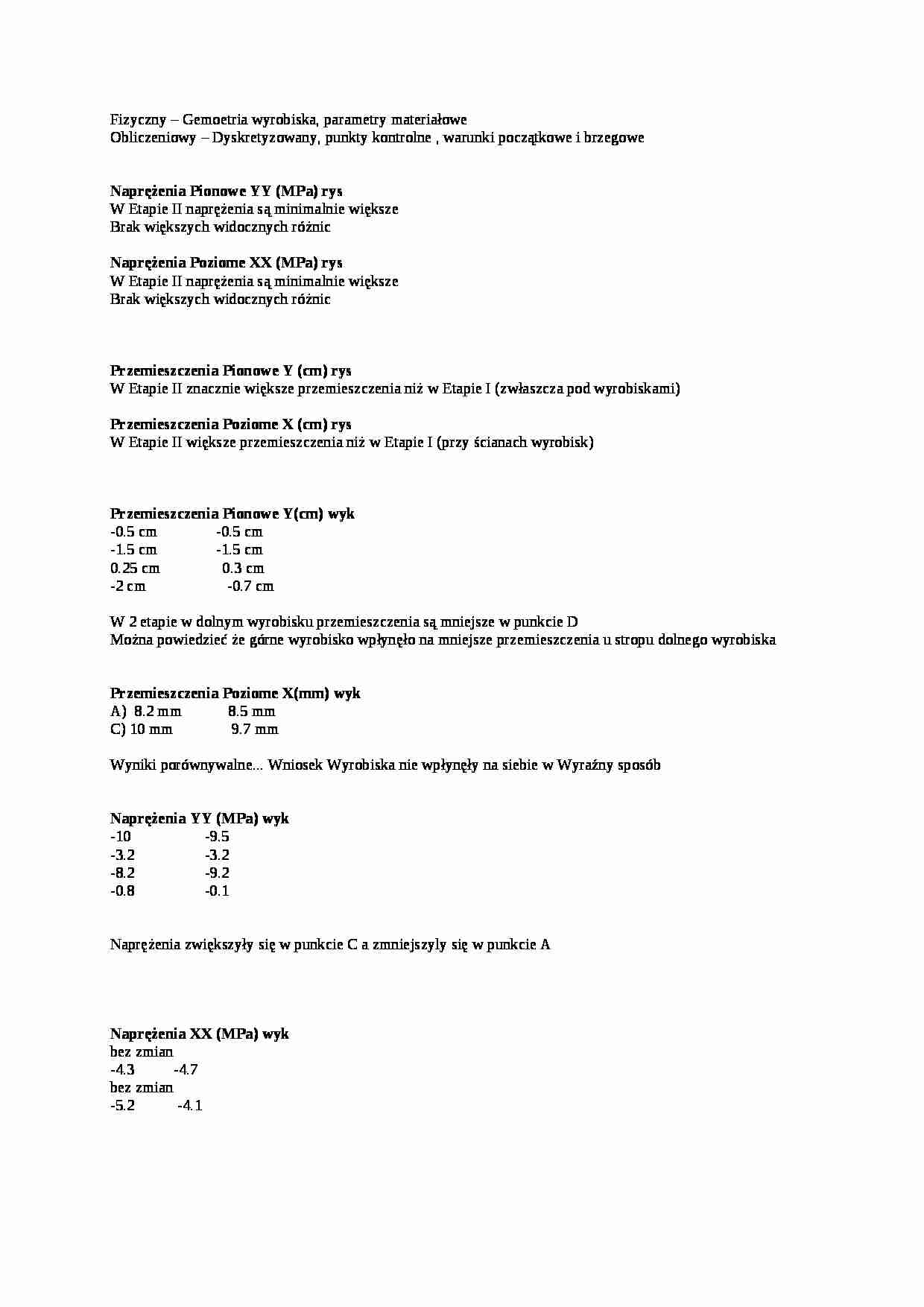

Rodzaje naprężeń i przemieszczeń - strona 1

Fragment notatki:

Fizyczny - Gemoetria wyrobiska, parametry materiałowe
Obliczeniowy - Dyskretyzowany, punkty kontrolne , warunki początkowe i brzegowe
Naprężenia Pionowe YY (MPa) rys W Etapie II naprężenia są minimalnie większe
Brak większych widocznych różnic Naprężen ia Poziome XX (MPa) rys W Etapie II naprężenia są minimalnie większe
Brak większych widocznych różnic
Przemieszczenia Pionowe Y (cm) rys W Etapie II znacznie większe przemieszczenia niż w Etapie I (zwłaszcza pod wyrobiskami)
Przemieszczenia Poziome X ( cm) rys W Etapie II większe przemieszczenia niż w Etapie I (przy ścianach wyrobisk)
Przemieszczenia Pionowe Y(cm) wyk -0.5 cm -0.5 cm
-1.5 cm -1.5 cm
0.25 cm 0.3 cm
-2 cm -0.7 cm W 2 etapie w dolnym wyrobisku przemieszczenia są mniejsze w punkcie D
Można powiedzieć że górne wyrobisko wpłynęło na mniejsze przemieszczenia u stropu dolnego wyrobiska
Przemieszczenia Poziome X(mm) wyk A) 8.2 mm 8.5 mm C) 10 mm 9.7 mm Wyniki porównywalne... Wniosek Wyrobiska nie wpłynęły na siebie w Wyraźny sposób
Naprężenia YY (MPa) wyk -10 -9.5
-3.2 -3.2
-8.2 -9.2
-0.8 -0.1
Naprężenia zwiększyły się w punkcie C a zmniejszyly się w punkcie A Naprężenia XX (MPa) wyk bez zmian
-4.3 -4.7
bez zmian
-5.2 -4.1
... zobacz całą notatkę
