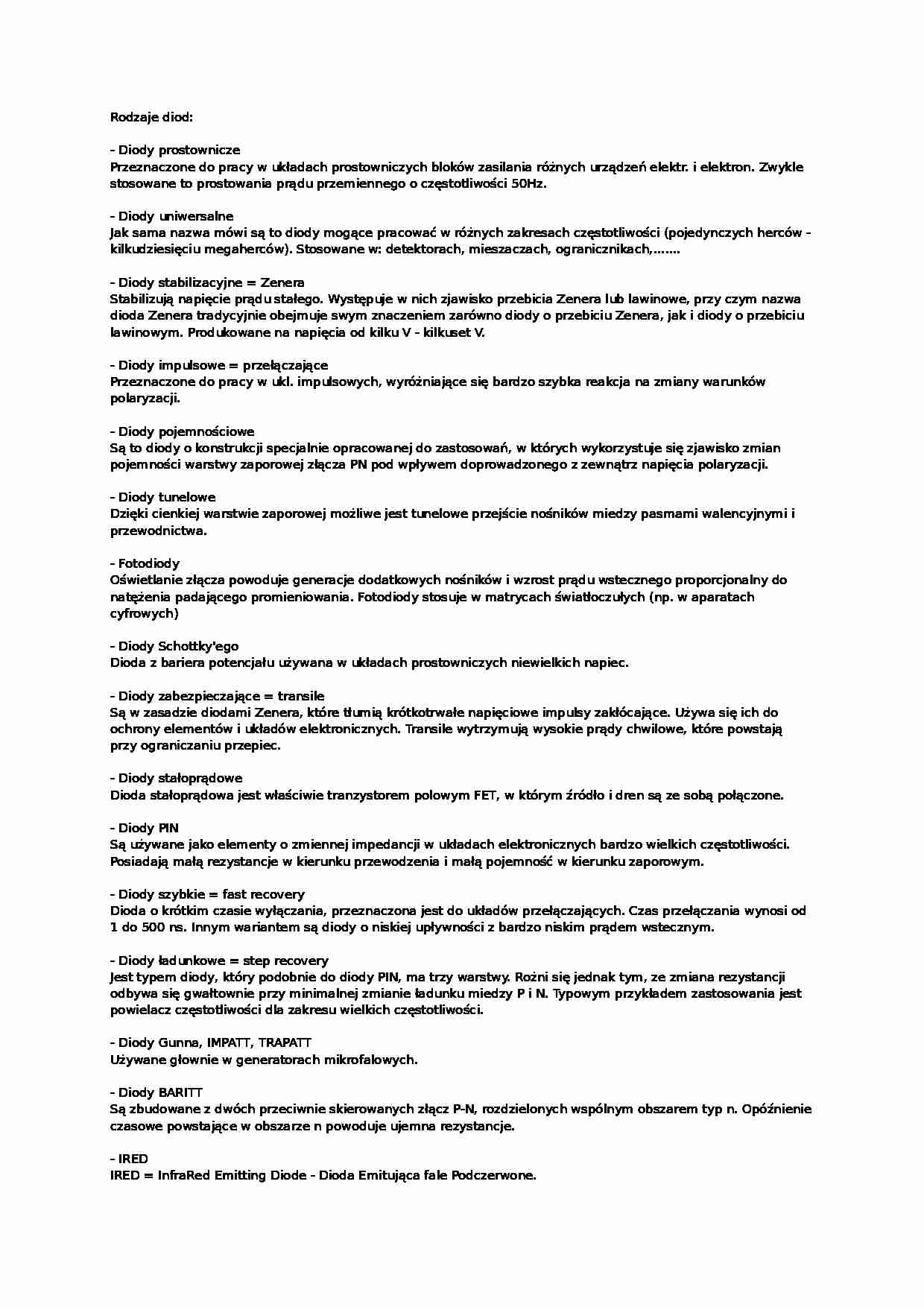

Rodzaje diod - strona 1 Rodzaje diod - strona 2

Fragment notatki:

Rodzaje diod: - Diody prostownicze Przeznaczone do pracy w układach prostowniczych bloków zasilania różnych urządzeń elektr. i elektron. Zwykle stosowane to prostowania prądu przemiennego o częstotliwości 50Hz. - Diody uniwersalne Jak sama nazwa mówi są to diody mogące pracować w różnych zakresach częstotliwości (pojedynczych herców - kilkudziesięciu megaherców). Stosowane w: detektorach, mieszaczach, ogranicznikach,....... - Diody stabilizacyjne = Zenera Stabilizują napięcie prądu stałego. Występuje w nich zjawisko przebicia Zenera lub lawinowe, przy czym nazwa dioda Zenera tradycyjnie obejmuje swym znaczeniem zarówno diody o przebiciu Zenera, jak i diody o przebiciu lawinowym. Produkowane na napięcia od kilku V - kilkuset V. - Diody impulsowe = przełączające Przeznaczone do pracy w ukl. impulsowych, wyróżniające się bardzo szybka reakcja na zmiany warunków polaryzacji. - Diody pojemnościowe Są to diody o konstrukcji specjalnie opracowanej do zastosowań, w których wykorzystuje się zjawisko zmian pojemności warstwy zaporowej złącza PN pod wpływem doprowadzonego z zewnątrz napięcia polaryzacji. - Diody tunelowe Dzięki cienkiej warstwie zaporowej możliwe jest tunelowe przejście nośników miedzy pasmami walencyjnymi i przewodnictwa. - Fotodiody Oświetlanie złącza powoduje generacje dodatkowych nośników i wzrost prądu wstecznego proporcjonalny do natężenia padającego promieniowania. Fotodiody stosuje w matrycach światłoczułych (np. w aparatach cyfrowych) - Diody Schottky'ego Dioda z bariera potencjału używana w układach prostowniczych niewielkich napiec. - Diody zabezpieczające = transile Są w zasadzie diodami Zenera, które tłumią krótkotrwałe napięciowe impulsy zakłócające. Używa się ich do ochrony elementów i układów elektronicznych. Transile wytrzymują wysokie prądy chwilowe, które powstają przy ograniczaniu przepiec. - Diody stałoprądowe Dioda stałoprądowa jest właściwie tranzystorem polowym FET, w którym źródło i dren są ze sobą połączone. - Diody PIN Są używane jako elementy o zmiennej impedancji w układach elektronicznych bardzo wielkich częstotliwości. Posiadają małą rezystancje w kierunku przewodzenia i małą pojemność w kierunku zaporowym. - Diody szybkie = fast recovery Dioda o krótkim czasie wyłączania, przeznaczona jest do układów przełączających. Czas przełączania wynosi od 1 do 500 ns. Innym wariantem są diody o niskiej upływności z bardzo niskim prądem wstecznym. - Diody ładunkowe = step recovery Jest typem diody, który podobnie do diody PIN, ma trzy warstwy. Rożni się jednak tym, ze zmiana rezystancji odbywa się gwałtownie przy minimalnej zmianie ładunku miedzy P i N. Typowym przykładem zastosowania jest powielacz częstotliwości dla zakresu wielkich częstotliwości. - Diody Gunna, IMPATT, TRAPATT Używane głownie w generatorach mikrofalowych. - Diody BARITT Są zbudowane z dwóch przeciwnie skierowanych złącz P-N, rozdzielonych wspólnym obszarem typ n. Opóźnienie czasowe powstające w obszarze n powoduje ujemna rezystancje.

(…)

… prądu w diodzie laserowej wynosi ponad 10A/mm2)  Ze względu na tak duże prądy oraz niewielkie rozmiary struktury, wymagane jest staranne odprowadzanie ciepła z tych elementów. - Diody próżniowe  Stały się prawie zapomniane. Składają się jak inne lampy elektronowe z banki szklanej, katody będącej źródłem elektronów oraz anody. Anoda podłączona jest do dodatniego napięcia zasilającego, w związku…
… z dwóch przeciwnie skierowanych złącz P-N, rozdzielonych wspólnym obszarem typ n. Opóźnienie czasowe powstające w obszarze n powoduje ujemna rezystancje. - IRED IRED = InfraRed Emitting Diode - Dioda Emitująca fale Podczerwone. Działają tak jak LED, z ta różnicą że długość fal jest niewidzialna dla człowieka - podczerwień. Znajdują zastosowanie we wszelkiej maści kontrolerach zdalnych, do przesyłania…
