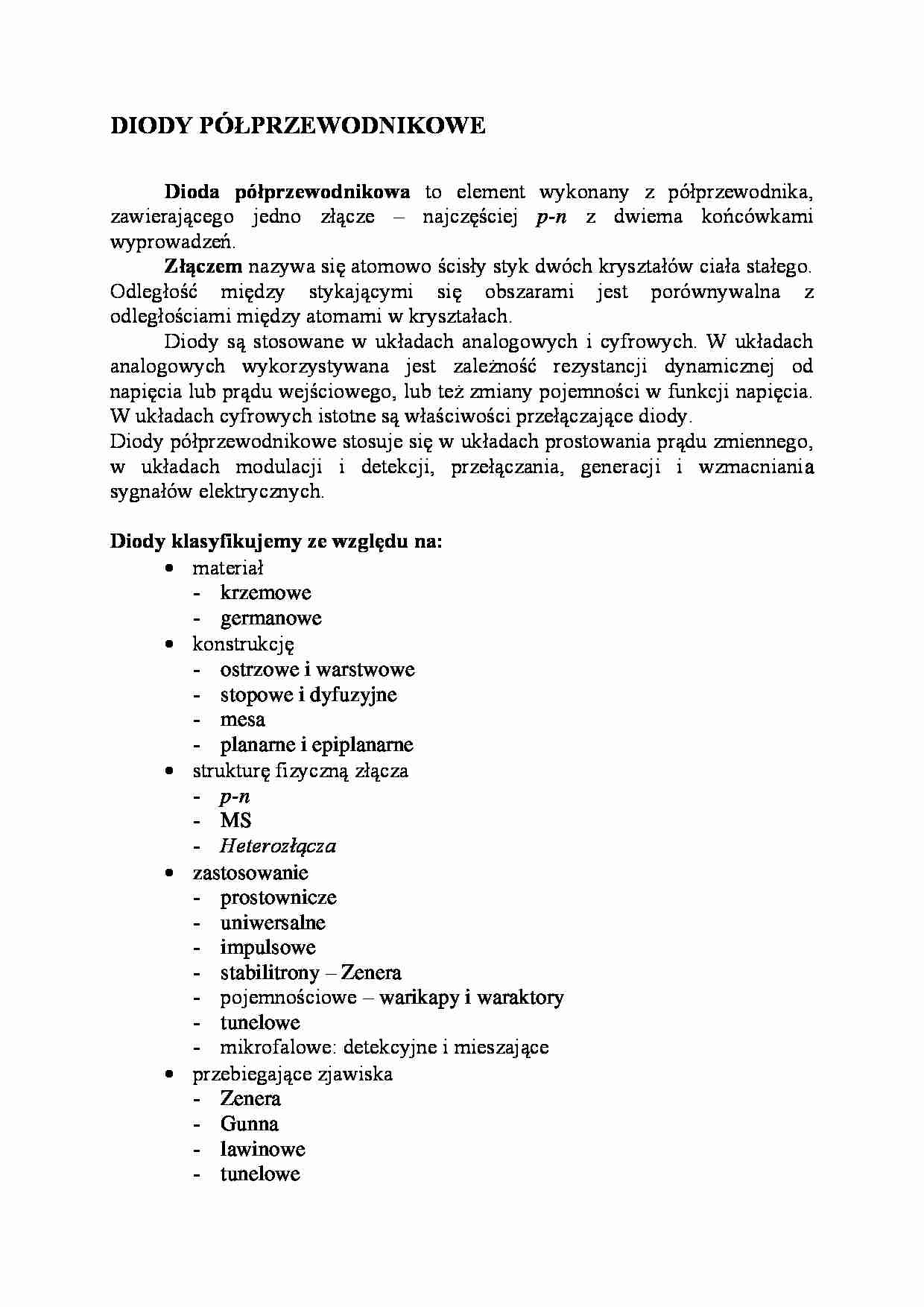

DIODY PÓŁPRZEWODNIKOWE Dioda półprzewodnikowa to element wykonany z półprzewodnika, zawierającego jedno złącze - najczęściej p-n z dwiema końcówkami wyprowadzeń. Złączem nazywa się atomowo ścisły styk dwóch kryształów ciała stałego. Odległość między stykającymi się obszarami jest porównywalna z odległościami między atomami w kryształach.
Diody są stosowane w układach analogowych i cyfrowych. W układach analogowych wykorzystywana jest zależność rezystancji dynamicznej od napięcia lub prądu wejściowego, lub też zmiany pojemności w funkcji napięcia. W układach cyfrowych istotne są właściwości przełączające diody.
Diody półprzewodnikowe stosuje się w układach prostowania prądu zmiennego, w układach modulacji i detekcji, przełączania, generacji i wzmacniania sygnałów elektrycznych. Diody klasyfikujemy ze względu na: materiał
krzemowe
germanowe
konstrukcję
ostrzowe i warstwowe
stopowe i dyfuzyjne
mesa planarne i epiplanarne
strukturę fizyczną złącza p-n MS Heterozłącza zastosowanie
prostownicze
uniwersalne
impulsowe
stabilitrony - Zenera
pojemnościowe - warikapy i waraktory
tunelowe
mikrofalowe: detekcyjne i mieszające
przebiegające zjawiska
Zenera
Gunna
lawinowe
tunelowe
Rys. 5.1. Podział diod ze względu na zastosowanie. Rys. 5.2. Charakterystyki prądowo - napięciowe diod. 1.Prostownicza (krzemowa). 2. Zenera (stabilitron). 3. Zwrotna (detekcyjna, mieszająca). 4. Tunelowa. Linią grubą zaznaczono typowy obszar pracy każdej diody. KRZEMOWE
GERMANOWE
PROSTOWNICZE ŚREDNIEJ I DUŻEJ MOCY
PROSTOWNICZE ŚREDNIEJ I DUŻEJ MOCY
DETEKCYJNE
FOTODIODY
DUŻEJ CZĘSTOTLIWOŚCI
LUMINENSCENCYJNE
IMPULSOWE
WARIKAPY I WARAKTORY
ZENERA
FOTODIODY
DIODY PÓŁPRZEWODNIKOWE
MAŁEJ MOCY
MAŁEJ MOCY
MAŁEJ CZĘSTOTLIWOŚCI
