Ćwiczenie laboratoryjne nr 6
Rezonans w obwodach elektrycznych.
Ocena:
Cel ćwiczenia:
Celem ćwiczenia jest zapoznanie się ze zjawiskiem rezonansu w obwodach elektrycznych.

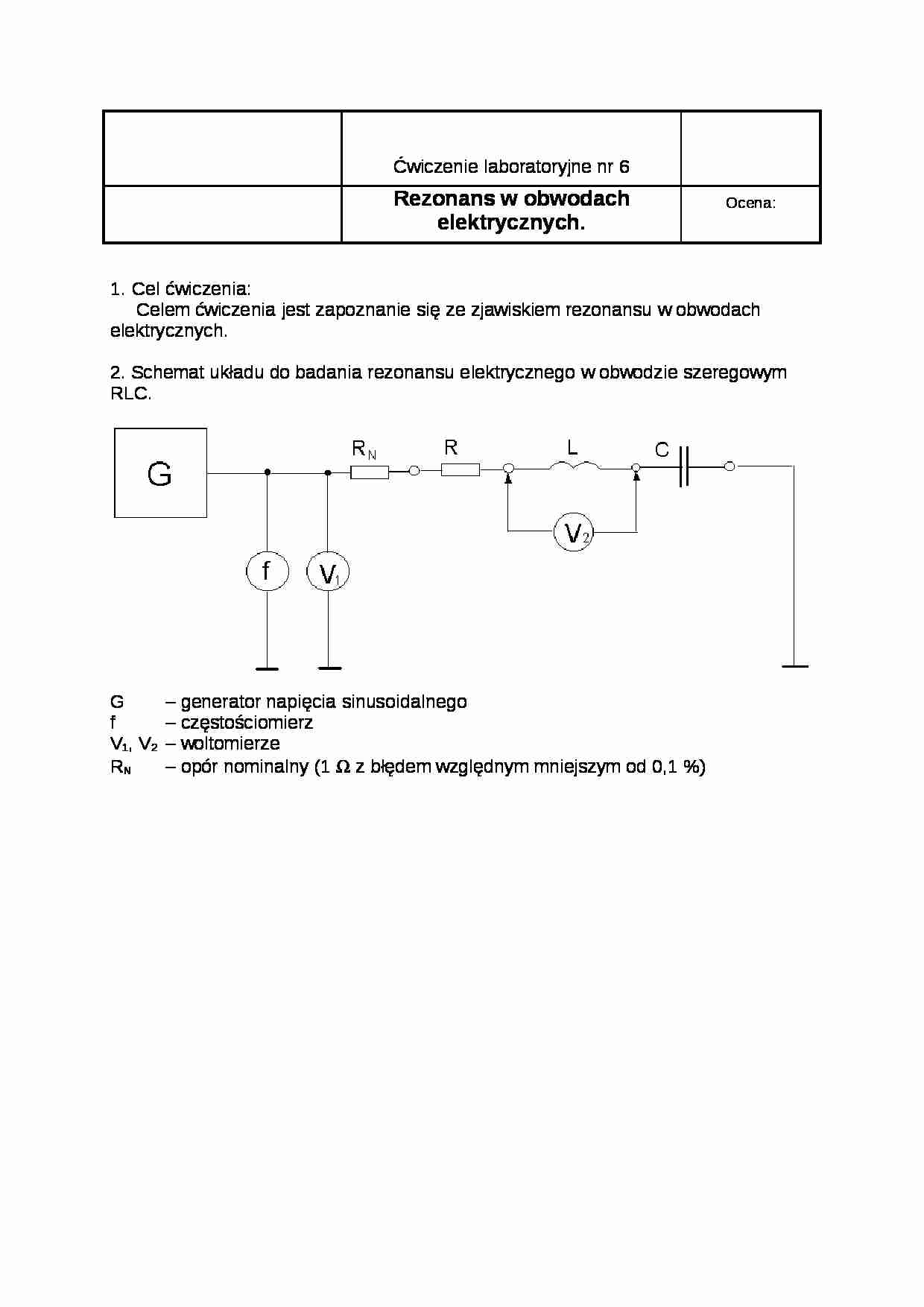

2. Schemat układu do badania rezonansu elektrycznego w obwodzie szeregowym RLC.
G - generator napięcia sinusoidalnego
f - częstościomierz
V1, V2 - woltomierze
RN - opór nominalny (1 Ω z błędem względnym mniejszym od 0,1 %)
Tabele pomiarowe
f [Hz]
Urn [mV]
Ur [V]
Ul [V]
Uc [V]
I [mA]
333
29,11
1,54
1,17
5,96
1,51
388
35,78
1,90
1,67
6,33
1,86
427
41,19
2,19
2,10
6,64
2,15
486
50,49
2,68
2,92
7,17
2,63
540
60,50
3,22
3,89
7,73
3,16
594
71,37
3,81
5,08
8,30
3,74
648
81,57
4,35
6,35
8,70
4,27
703
89,08
4,75
7,52
8,72
4,66
756
91,60
4,89
8,34
8,37
4,80
811
89,48
4,78
8,72
7,61
4,69
861
84,51
4,52
8,73
6,78
4,44
918
77,74
4,15
8,54
5,85
4,07
970
71,34
3,81
8,28
5,08
3,74
1035
64,24
3,44
7,93
4,29
3,38
1087
59,23
3,17
7,67
3,76
3,11
1130
55,61
2,98
7,47
3,40
2,92
Maksymalne wartości napięcia na poszczególnych elementach układu
UR max = 4,89 V dla f = 756 Hz
(…)
… rad
Tłumienie obwodu:
Dobroć układu
Częstotliwość przy której występuje maksymalnej napięcie na cewce
Częstotliwość przy której występuje maksymalnej napięcie na kondensatorze
Krotność przepięcia na cewce (przy fl=829,8 Hz)
Krotność przepięcia na kondensatorze (przy fc=688 Hz)
Wnioski
W obwodzie szeregowym przepięcie na cewce występuje przy częstotliwości fl=829,8 Hz, krotność tego przepięcia równa…
