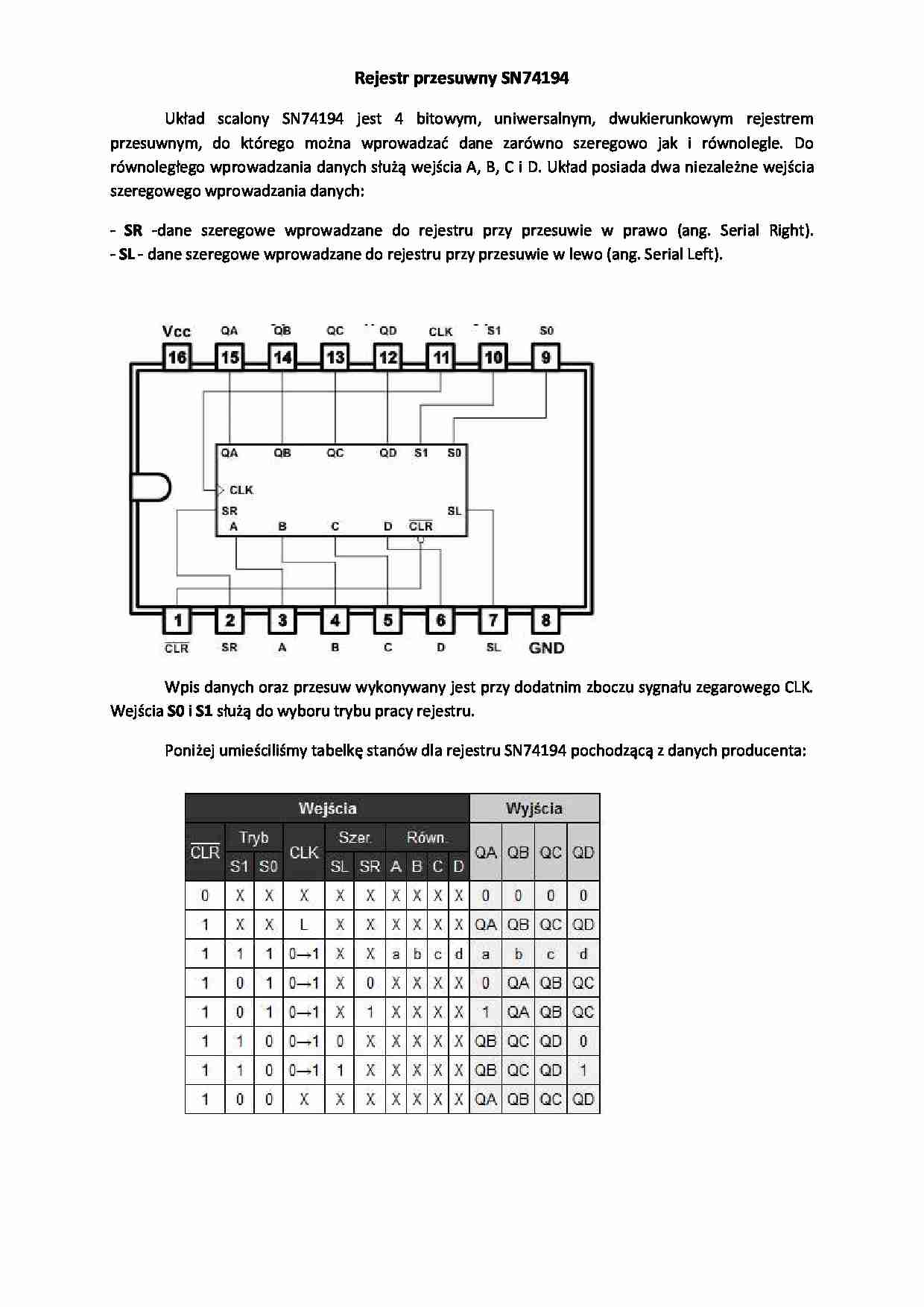

Rejestr przesuwny SN74194
Układ scalony SN74194 jest 4 bitowym, uniwersalnym, dwukierunkowym rejestrem przesuwnym, do którego można wprowadzać dane zarówno szeregowo jak i równolegle. Do równoległego wprowadzania danych służą wejścia A, B, C i D. Układ posiada dwa niezależne wejścia szeregowego wprowadzania danych:
- SR -dane szeregowe wprowadzane do rejestru przy przesuwie w prawo (ang. Serial Right). - SL - dane szeregowe wprowadzane do rejestru przy przesuwie w lewo (ang. Serial Left). Wpis danych oraz przesuw wykonywany jest przy dodatnim zboczu sygnału zegarowego CLK. Wejścia S0 i S1 służą do wyboru trybu pracy rejestru.
Poniżej umieściliśmy tabelkę stanów dla rejestru SN74194 pochodzącą z danych producenta:
ćwiczenie a) ćwiczenie b) ćwiczenie c)
Zgodnie z nią kolejne stany układu wyniosą:
a)
b)
c)
0 - 0 - 0 - 0
0 - 1 - 0 - 0
0 - 0 - 1 - 0
0 - 0 - 0 - 1
0 - 0 - 0 - 0
1 - 0 - 0 - 0
1 - 1 - 0 - 0
1 - 1 - 1 - 0
0 - 1 - 1 - 1 1 - 0 - 1 - 1 1 - 1 - 0 - 1 1 - 1 - 1 - 0 1 - 0 - 0 - 0
1 - 1 - 0 - 0
1 - 1 - 1 - 0
1 - 1 - 1 - 1
0 - 1 - 1 - 1
0 - 0 - 1 - 1 0 - 0 - 0 - 1 0 - 0 - 0 - 0 Wnioski: Przesuwaniew prawo jest realizowane, gdyna wejściu S0 jest utrzymywany stan wysoki, a do wejścia S1 jest przyłożony niski poziom logiczny. Dane sąwprowadzane z wejścia wprowadzania w prawo (SR) i przesuwane wzdłużrejestru w prawo synchronicznie. W czasie przesuwania w prawo wejścia równoległe danych sązablokowane. Przesuwanie w lewo jest realizowane, gdy na wejściu S0 istnieje stan niski, a na wejściu S1 występuje stan wysoki. Dane sąwprowadzane z wejścia wprowadzania w lewo (SL) i przesuwane wzdłużrejestru w lewo synchronicznie. W czasie przesuwania w lewo wejścia równoległe danych są zablokowane. Blokada wejścia zegarowego następuje, gdy na obu wejściach rodzaju pracy (S0 i S1) jest przyłożony stan niski. Zmiany stanu na wejściach rodzaju pracy (S0 i S1) powinny następowaćw czasie gdy na wejściu zegarowym istnieje stan wysoki.
