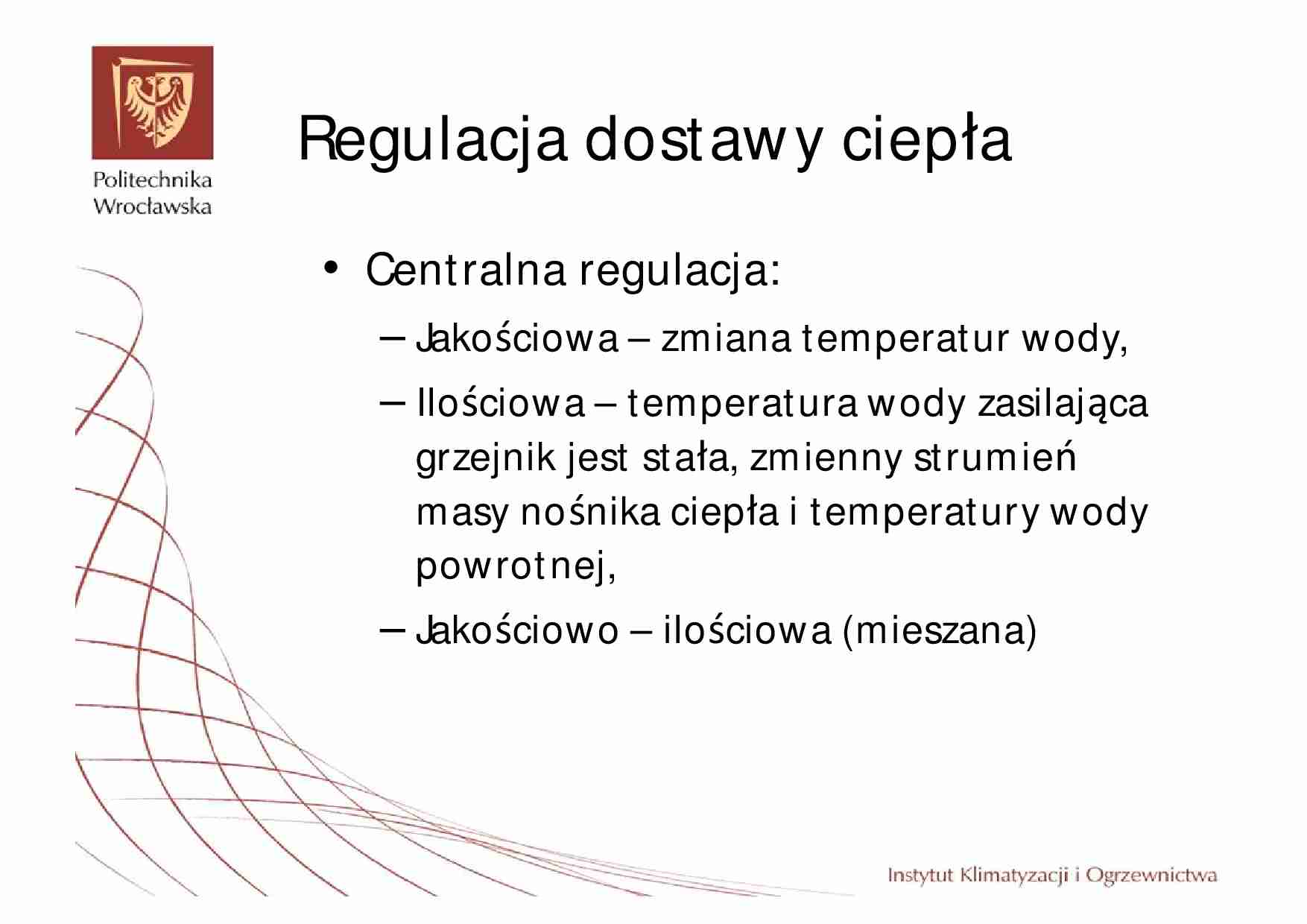

Regulacja dostawy ciepła • Centralna regulacja: – Jakościowa – zmiana temperatur wody, – Ilościowa – temperatura wody zasilająca  grzejnik jest stała, zmienny strumień  masy nośnika ciepła i temperatury wody  powrotnej, – Jakościowo – ilościowa (mieszana) Regulacja temperatury Wykres regulacyjny (regulacji jakościowej) obrazuje zmienność temperatur wody obiegowej c.o. (zasilania tz i powrotu tp) w zależności od chwilowej temperatury zewnętrznej. Moc cieplna instalacji c.o. powinna się zmieniać wraz ze zmianami obciążenia cieplnego budynku/pomieszczeń, zależnego od temperatury zewnętrznej. Q = A ∙ U ∙ (ti - te) Q = m ∙ cp ∙ (tz - tp) Równania do wykresu reg. • Współczynnik obciążenia cieplnego (względne  zapotrzebowanie na ciepło):   =    −         −              – wymagana temperatura wewnątrz pomieszczenia, ºC        – chwilowa temperatura zewnętrzna, ºC            – obliczeniowa temperatura zewnętrzna, ºC  • Średnia temperatura (przy aktualnej  temperaturze powietrza zewnętrznego):    =      +      2 −           – temperatura zasilania czynnika grzejnego, °C         – temperatura powrotu czynnika grzejnego, °C   • Średnia temperatura wody instalacyjnej c.o.  ś  =    +   1 1+  ∙     Źródło ciepła w pomieszczeniu Współczynnik korygujący  m grzejnik radiatorowy 0,30 grzejniki płytowe, żeliwne 0,25 grzejniki płytowe, stalowy 0,25 grzejniki z rur stalowych  0,20 grzejniki typu S 130 (członowe żeliwne) 0,33 konwektory 0,40 ogrzewanie podłogowe 0,10 nagrzewnica wentylacyjna 0,00   – współczynnik charakterystyki grzejnika  • Temperatura  zasilania wody instalacyjnej c.o.  przy dowolnej temperaturze zewnętrznej:  1 =  ś  + 1 2 ∙   ∙ (      −      )   1 =    +   1   ∙        +      2 −     + 1 2 ∙   ∙ (      −     )    = 1 +    0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 -22-21-20 -19-18-17-16-15-14 -13-12-11-10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 t °C tzew °C 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 -22 -21 -20 -19 -18 -17 -16 -15 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 t° C tzew °C ... zobacz całą notatkę
