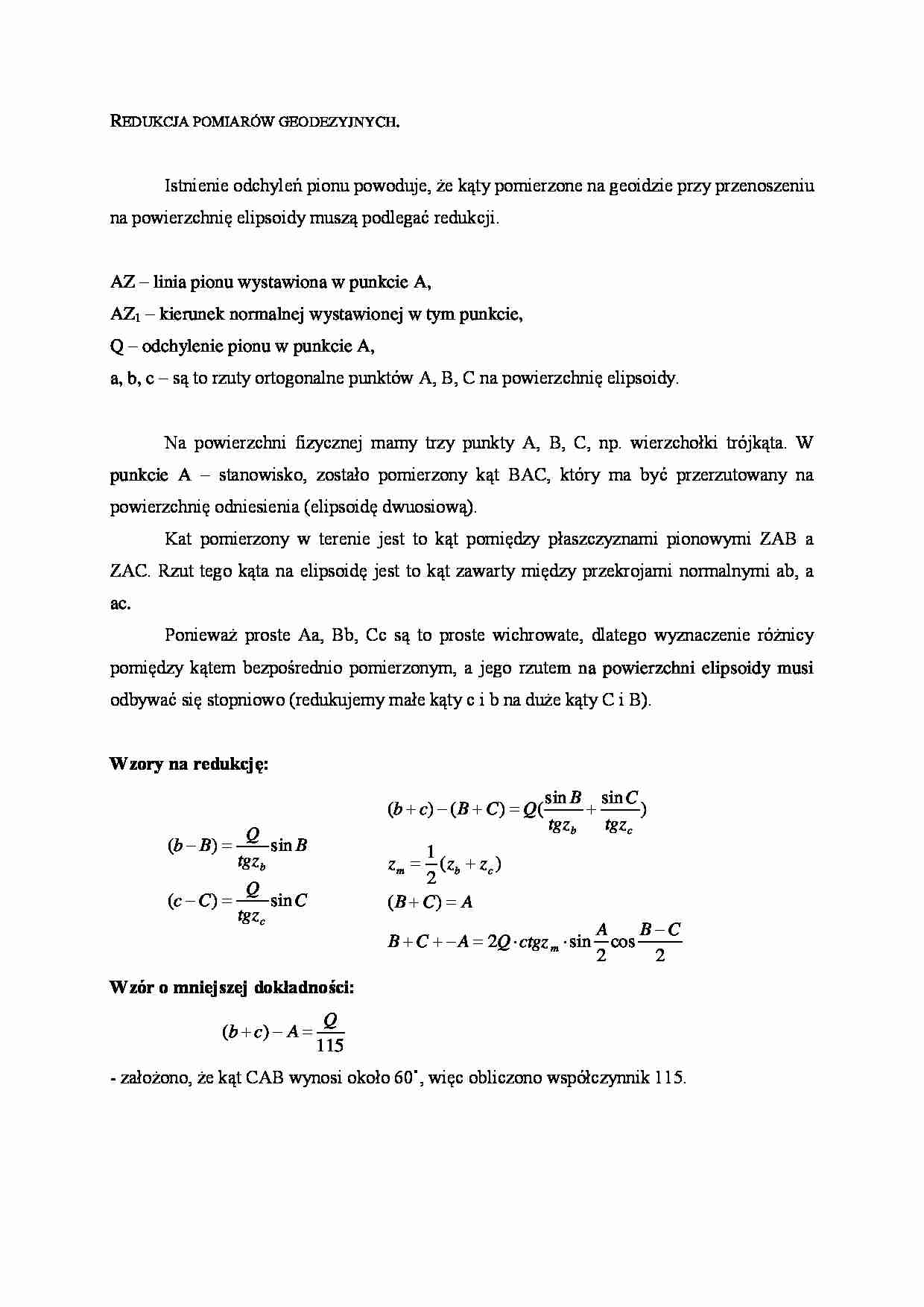

REDUKCJA POMIARÓW GEODEZYJNYCH.
Istnienie odchyleń pionu powoduje, że kąty pomierzone na geoidzie przy przenoszeniu
na powierzchnię elipsoidy muszą podlegać redukcji.
AZ – linia pionu wystawiona w punkcie A,
AZ1 – kierunek normalnej wystawionej w tym punkcie,
Q – odchylenie pionu w punkcie A,
a, b, c – są to rzuty ortogonalne punktów A, B, C na powierzchnię elipsoidy.
Na powierzchni fizycznej mamy trzy punkty A, B, C, np. wierzchołki trójkąta. W
punkcie A – stanowisko, zostało pomierzony kąt BAC, który ma być przerzutowany na
powierzchnię odniesienia (elipsoidę dwuosiową).
Kat pomierzony w terenie jest to kąt pomiędzy płaszczyznami pionowymi ZAB a
ZAC. Rzut tego kąta na elipsoidę jest to kąt zawarty między przekrojami normalnymi ab, a
ac.
Ponieważ proste Aa, Bb, Cc są to proste wichrowate, dlatego wyznaczenie różnicy
pomiędzy kątem bezpośrednio pomierzonym, a jego rzutem na powierzchni elipsoidy musi
odbywać się stopniowo (redukujemy małe kąty c i b na duże kąty C i B).
Wzory na redukcję:
(b c) ( B C ) Q(
(b B)
Q
sin B
tgz b
(c C )
Q
sin C
tgz c
sin B sin C
)
tgz b
tgz c
1
z m ( zb zc )
2
(B C) A
B C A 2Q ctgz m sin
A
B C
cos
2
2
Wzór o mniejszej dokładności:
(b c) A
Q
115
- założono, że kąt CAB wynosi około 60˚, więc obliczono współczynnik 115.
Poprawki redukcyjne
Teren
Q
(b + c) – A
w równinach
1,5”
0,01”
w górach
60”
0,5”
Jeżeli odchylenie kąta leży w dwusiecznej, wtedy wpływ jest największy, gdy
prostopadłe do dwusiecznej, wtedy wpływ byłby 0.
