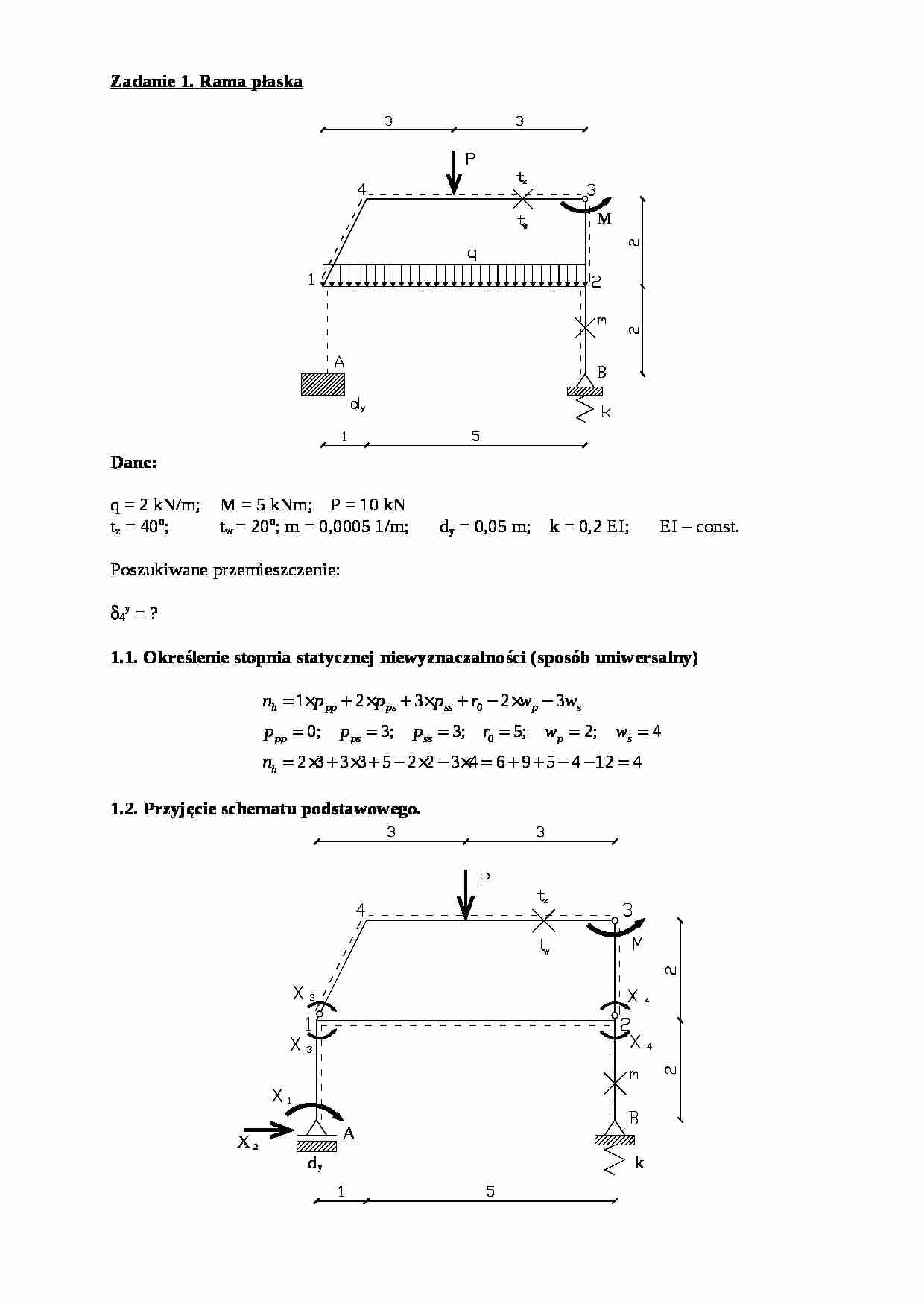

Zadanie 1. Rama płaska
Dane:
q = 2 kN/m; M = 5 kNm; P = 10 kN
tz = 40o; tw= 20o; m = 0,0005 1/m; dy = 0,05 m; k = 0,2 EI; EI - const.
Poszukiwane przemieszczenie:
δ4y = ?
1.1. Określenie stopnia statycznej niewyznaczalności (sposób uniwersalny)
1.2. Przyjęcie schematu podstawowego.
1.3.1 Rozwiązanie ramy płaskiej od stanu X1=1
1.3.2 Rozwiązanie ramy płaskiej od stanu X2=1
1.3.3 Rozwiązanie ramy płaskiej od stanu X3=1
1.3.4 Rozwiązanie ramy płaskiej od stanu X4=1
1.4 Rozwiązanie ramy płaskiej od obciążeń rzeczywistych
1.5 Rozwiązanie ramy płaskiej od obciążenia przyłożonego w miejscu szukanego przemieszczenia P4y=1
1.6. Przemieszczenie δ 4Y od poszczególnych czynników
1.6.1. Od obciążenia zewnętrznego
1.6.2. Od przyrostu temperatury
1.6.3. Od niedokładności montażu
1.6.4. Od niesprężystego osiadania podpory
1.7. Rzeczywiste reakcje w rozwiązywanej ramie płaskiej:
