Rama - projekt 6

Nasza ocena:

5
Pobrań: 63
Wyświetleń: 749
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu
Rama - projekt 6 - strona 1 Rama - projekt 6 - strona 2 Rama - projekt 6 - strona 3

Fragment notatki:

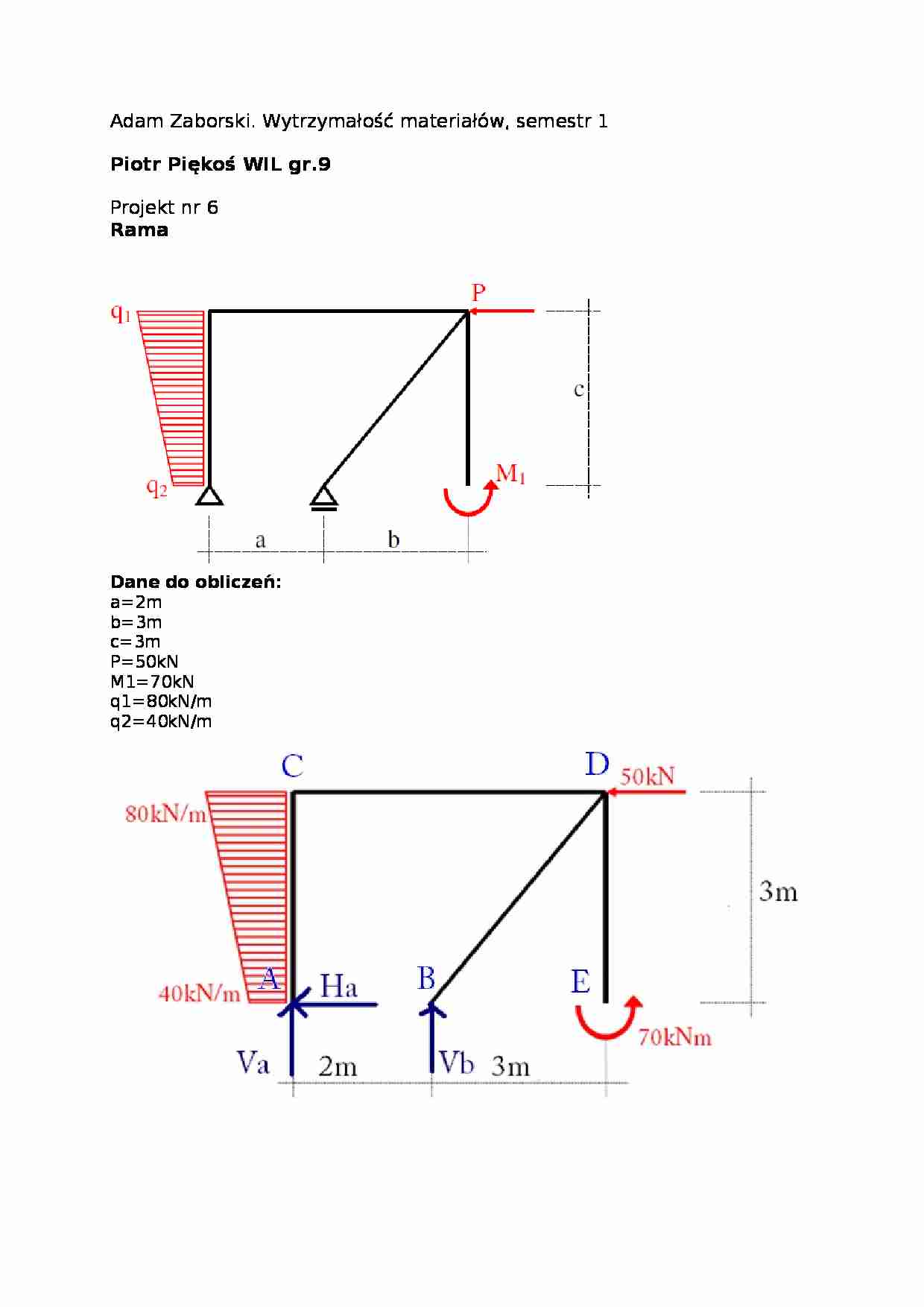

Adam Zaborski. Wytrzymało ść materiałów, semestr 1 Piotr Piękoś WIL gr.9 Projekt nr 6 Rama Dane do obliczeń: a=2m
b=3m
c=3m
P=50kN
M1=70kN
q1=80kN/m
q2=40kN/m
∑Ma=-40*3*1,5-40/2*3*2+50*3+2Vb+70=0
Vb=40kN
∑Y=Va+40=0
Va=-40kN
∑X=40*3+40/2*3-50-Ha=0
Ha=130kN
Odcinek A-C M(x)=-40*x 2 /2-40/3*x 3 /6+130x Q(x)=-40*x-40/3*x 2 /2+130 N(x)=-40
M(0)=0 Q(0)=130 M(3)=-40*9/2-40/3*4,5+390=150 Q(3)=-40*3-40/3*4,5+130=-50 Q zmienia znak. Szukam ekstremum momentu.
0=-40*x-40/3*x 2 /2+130
X=2,34
M(2,34)=166,21
Odcinek C-D M(x)=-40*x-80*3*1,5+40/2*3*1+130*3 Q(x)=-40 N(x)=-50
M(0)=150
M(2)=150-80=70
M(5)=50
O dcinek D - E M(x)=70 Q(x)=0 N(x)=0
O dcinek B - D α
IBDI=4,24
Cosα=3/4,24=0,71
Sinα=3/4,24=0,71
M(x)=-40x Q(x)=40*cosα N(x)=40*sinα
M(3)=-120 Q(x)=28,28 N(x)=28,28
∑M=-50-70+120=0
∑X=50-50-28.28*0,71+28,28*0,71=0
∑Y=-40+28,28*0,71+28,28*0,71=0,16≈0


(…)


Adam Zaborski. Wytrzymałość materiałów, semestr 1
Piotr Piękoś WIL gr.9
Projekt nr 6
Rama
Dane do obliczeń:
a=2m
b=3m
c=3m
P=50kN
M1=70kN
q1=80kN/m
q2=40kN/m
∑Ma=-40*3*1,5-40/2*3*2+50*3+2Vb+70=0
Vb=40kN
∑Y=Va+40=0
Va=-40kN
∑X=40*3+40/2*3-50-Ha=0
Ha=130kN
Odcinek A-C
M(x)=-40*x2/2-40/3*x3/6+130x Q(x)=-40*x-40/3*x2/2+130 N(x)=-40
M(0)=0 Q(0)=130 M(3)=-40*9/2-40/3*4,5+390=150 Q(3)=-40*3-40/3*4,5+130…
