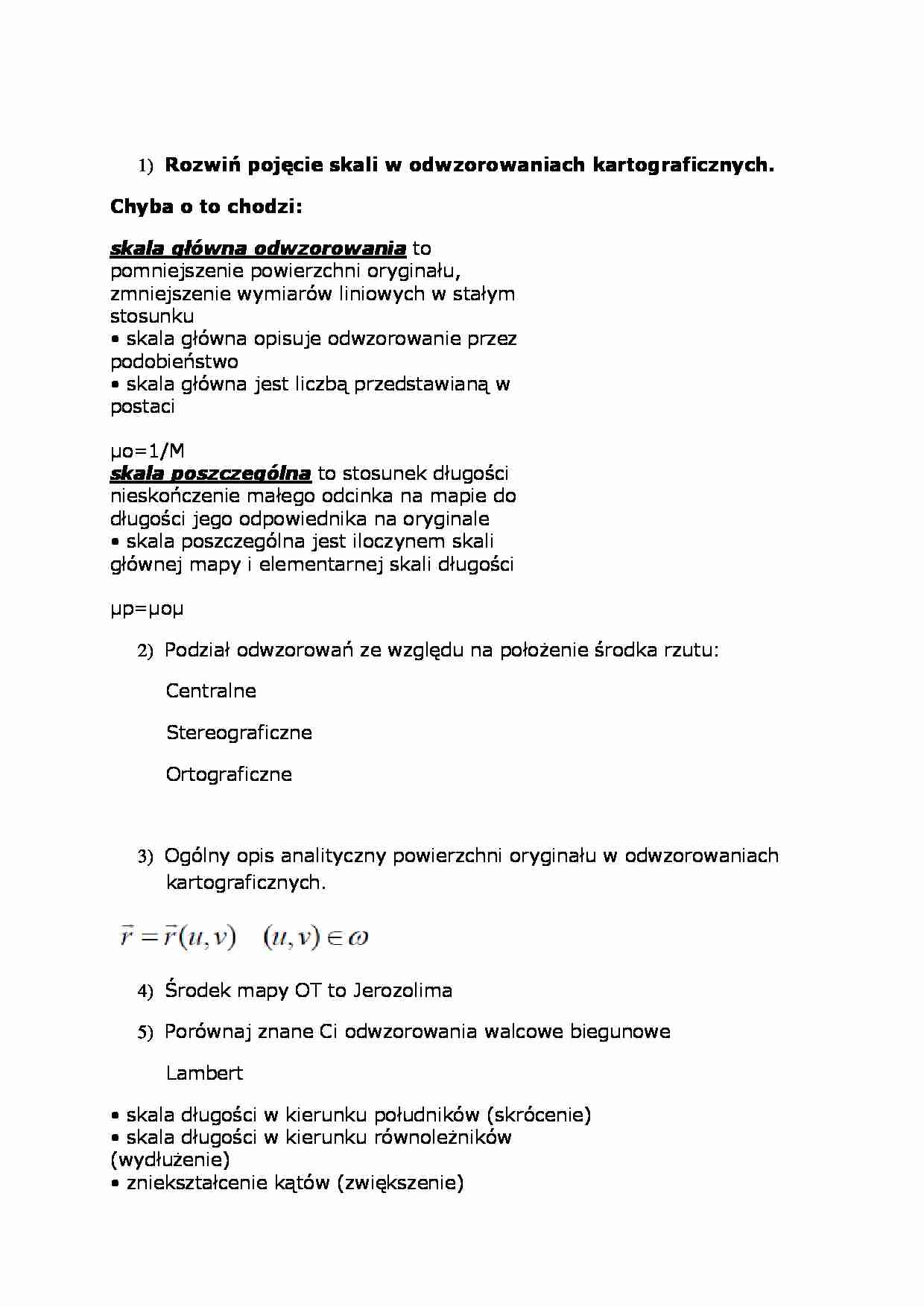

Pytania i odpowiedzi na kolokwium -  skali w odwzorowaniach kartograficznych - strona 1 Pytania i odpowiedzi na kolokwium -  skali w odwzorowaniach kartograficznych - strona 2 Pytania i odpowiedzi na kolokwium -  skali w odwzorowaniach kartograficznych - strona 3

Fragment notatki:

Rozwiń pojęcie skali w odwzorowaniach kartograficznych. Chyba o to chodzi: skala główna odwzorowania to pomniejszenie powierzchni oryginału, zmniejszenie wymiarów liniowych w stałym stosunku • skala główna opisuje odwzorowanie przez podobieństwo • skala główna jest liczbą przedstawianą w postaci µo=1/M skala poszczególna to stosunek długości nieskończenie małego odcinka na mapie do długości jego odpowiednika na oryginale • skala poszczególna jest iloczynem skali głównej mapy i elementarnej skali długości µp=µoµ Podział odwzorowań ze względu na położenie środka rzutu: Centralne Stereograficzne Ortograficzne Ogólny opis analityczny powierzchni oryginału w odwzorowaniach kartograficznych. Środek mapy OT to Jerozolima Porównaj znane Ci odwzorowania walcowe biegunowe Lambert • skala długości w kierunku południków (skrócenie) • skala długości w kierunku równoleżników (wydłużenie) • zniekształcenie kątów (zwiększenie) • zniekształcenie pól (brak) Merkator • skala długości w kierunku południków (wydłużenie) • skala długości w kierunku równoleżników (wydłużenie) • zniekształcenie kątów brak • zniekształcenie pól (powiększenie) Jakie odwzorowanie zastosowano w układzie 1992? Scharakteryzuj je. Gauss- Kruger (1992 i 2000) to wiernokątne, poprzeczne, walcowe odwzorowanie elipsoidy obrotowej na płaszczyznę. W swojej klasycznej postaci spełnia dodatkowo warunki, że: -południk środkowy pasa odwzorowuje się jako odcinek linii prostej, -skala długości na południku środkowym jest równa jedności: m0=1, a1=b1=1 Południki (poza środkowym) w siatce Gaussa-Krugera mają kształt krzywych symetrycznych względem południka środkowego, południk środkowy odwzorowuje się wiernie na odcinek linii prostej. Równoleżniki (poza równikiem) odwzorowują się w linie krzywe względem obrazu równika, zaś równik odwzorowuje się na odcinek linii prostej, prostopadły do południka środkowego. Scharakteryzuj grupę odwzorowań do której należy odwzorowanie Mollweidego. Pseudowalcowe modyfikacje odwzorowań walcowych w celu zmniejszenia zniekształceń obszarów biegunowych • bieguny nie są w nich odcinkami długości równika, ale krótszymi odcinkami lub nawet punktami

(…)

loksodromy, która przecina wszystkie południki pod tym samym kątem i ułatwia nawigowanie.
Czym różni się odwzorowanie azymutalne od płaszczyznowego?
To to samo, azymutalne=płaszczyznowe
Elementarna skala długości w odwzorowaniach konforemnych
Elementarna skala zniekształceń długości:
µ=ds'/ds
-ds element łuku na powierzchni oryginału
- ds' element odpowiadającego łuku na powierzchni obrazu
- w odwzorowaniu…
…, ukośne
Ogólny opis analityczny obrazu powierzchni oryginału w odwzorowaniach kartograficznych.
Portolany- średniowieczne mapy żeglarskie
Porównaj znane Ci odwzorowania azymutalne biegunowe.
Postela • skala długości w kierunku południków
• skala długości w kierunku równoleżników
(wydłużenie)
• zniekształcenie kątów (powiększenie)
• zniekształcenie pól (zwiększenie)
Lamberta
• skala długości w kierunku…

• bieguny są punktami
• obrazy południków tworzą krzywe
• stosowane w kartografii amerykańskiej do mam ogólno geograficznych i topograficznych.
-każdy równoleżnik odwzorowany jest
wiernodługościowo, tak jakby był styczny
• dla każdego równoleżnika przyjęty jest więc inny stożek
styczny
• równoleżniki stają się więc łukami kół, ale
niekoncentrycznych
• równik i południk środkowy są prostymi wzajemnie…
... zobacz całą notatkę
