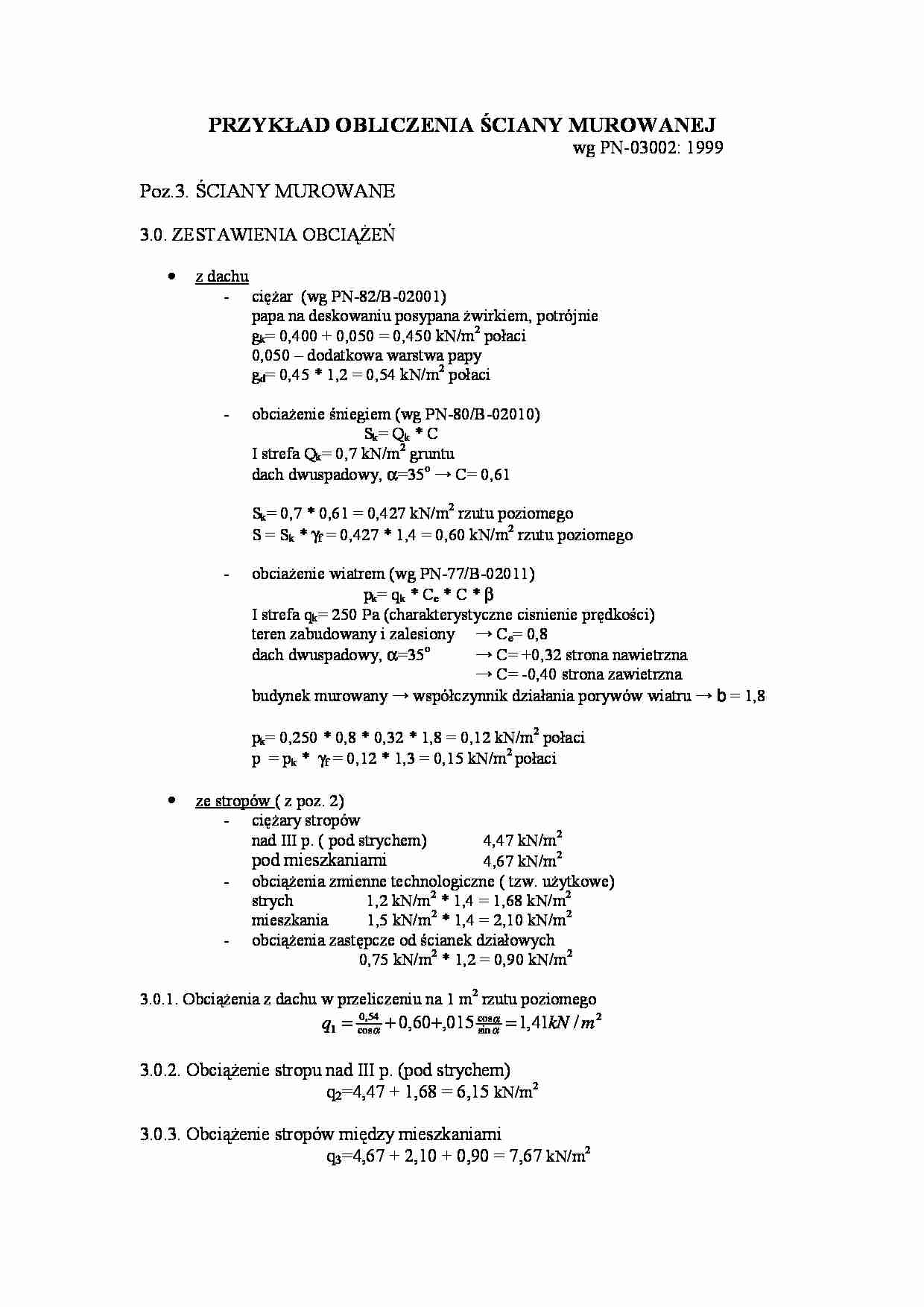

PRZYKŁAD OBLICZENIA ŚCIANY MUROWANEJ wg PN-03002: 1999 Poz.3. ŚCIANY MUROWANE 3.0. ZESTAWIENIA OBCIĄŻEŃ • z dachu - ciężar (wg PN-82/B-02001) papa na deskowaniu posypana żwirkiem, potrójnie gk= 0,400 + 0,050 = 0,450 kN/m 2 połaci 0,050 – dodatkowa warstwa papy gd= 0,45 * 1,2 = 0,54 kN/m 2 połaci - obciażenie śniegiem (wg PN-80/B-02010) Sk= Qk * C I strefa Qk= 0,7 kN/m 2 gruntu dach dwuspadowy, α=35o → C= 0,61 Sk= 0,7 * 0,61 = 0,427 kN/m 2 rzutu poziomego S = Sk * γf = 0,427 * 1,4 = 0,60 kN/m2 rzutu poziomego - obciażenie wiatrem (wg PN-77/B-02011) pk= qk * Ce * C * β I strefa qk= 250 Pa (charakterystyczne cisnienie prędkości) teren zabudowany i zalesiony → Ce= 0,8 dach dwuspadowy, α=35o → C= +0,32 strona nawietrzna → C= -0,40 strona zawietrzna budynek murowany → współczynnik działania porywów wiatru → b= 1,8 pk= 0,250 * 0,8 * 0,32 * 1,8 = 0,12 kN/m 2 połaci p = pk * γf = 0,12 * 1,3 = 0,15 kN/m2 połaci • ze stropów ( z poz. 2) - ciężary stropów nad III p. ( pod strychem) 4,47 kN/m 2 pod mieszkaniami 4,67 kN/m 2 - obciążenia zmienne technologiczne ( tzw. użytkowe) strych 1,2 kN/m 2 * 1,4 = 1,68 kN/m2 mieszkania 1,5 kN/m 2 * 1,4 = 2,10 kN/m2 - obciążenia zastępcze od ścianek działowych 0,75 kN/m 2 * 1,2 = 0,90 kN/m2 3.0.1. Obciążenia z dachu w przeliczeniu na 1 m 2 rzutu poziomego 2 sin cos cos 54 , 0 1 / 41 , 1 015 , 60 , 0 m kN q = + + = α α α 3.0.2. Obciążenie stropu nad III p. (pod strychem) q2=4,47 + 1,68 = 6,15 kN/m2 3.0.3. Obciążenie stropów między mieszkaniami q3=4,67 + 2,10 + 0,90 = 7,67 kN/m2 3.0.4. Ciężar 1 m 2 ściany zewnętrznej - tynk cem.-wap. 2*0,015*19,0*1,3 = 0,74 kN/m 2 - mur z cegły pełnej 0,25*18*1,1 = 4,95 kN/m 2 - styropian 0,09*0,15*1,2 = 0,05 kN/m 2 - cegła dziurawka 0,12*14,5*1,3 = 2,26 kN/m 2 q4 = 8,00 kN/m2 3.0.5. Ciężar 1 m 2 stolarki okiennej przyjeto średnio q5 = 0,40 kN/m2 3.0.6. Obciążenie siłami wiatru budynku wymiary budynku H=16,68m B=11,47m 1 2 42 , 20 47 , 11 42 , 20 68 , 16
(…)
… * 0,8 * (-0,4) * 1,8 * 1,3 = -0,19 kN/m2
-
parcie
C= +0,7
W2= 0,25 * 0,8 * 0,7 * 1,8 * 1,3 = 0,33 kN/m2
3.1. FILAR MIĘDZYOKIENNY NA PARTERZE – rys. 1 i 3
Schemat zestawienia obciążeń pokazano na rys. 2 i 4
Schemat statyczny ściany przyjęto wg modelu przegubowego – rys. 5
•
Zestawienie obciżeń filara
- Szerokość pasma obciążenia przekazującego się na filar (rys.2)
d= 0,5 * 2,10 + 2,10 + 0,5 * 2,40 = 4,35 m
-
Obciążenie z dachu bezpośrednio na murłatę i ścianę (rys. 3)
Aobc = 4,35 * (0,80 + 0,46 + 0,5 * 3,40) = 12,87 m2
D = 12,87 * 1,41 = 18,1 kN
-
Obciążenie pośrednie przez słupki ścianki stolcowej na strop (słupki co 4 m, w
ropatrywanym paśmie stoi 1 słupek)
Aobc = 4,00 * (0,50 * 3,40 + 0,5*(2,35+0,25+1,15)) = 14,30 m2
Siła w słupku scianki stolcowej dachu
D1=14,30*1,41 = 20,2 kN
-
Obciążenie…
…
NRd = φm * A * fd
φm – współczynnik redukcyjny określający wpływy: wyboczenia, mimośrodu
początkowego smukłości ściany, czasu działania obciążenia
Z naprężeniami ściskającymi „sumują się” naprężenia od ssania wiatru
W1 = -0,19 kN/m2
W = 0,19 * 4,35 = 0,83 kN/m
M wd =
0 ,83*2 , 67 2
8
= 0,74kNm
w przekrojach 1-1 i 2-2
M1,d = N1,d*ea + S4(0,33t+ea) = 494,3*0,01+95,0(0,0825+0,01)=
= 4,94+8,79=13,7kNm
M2…
