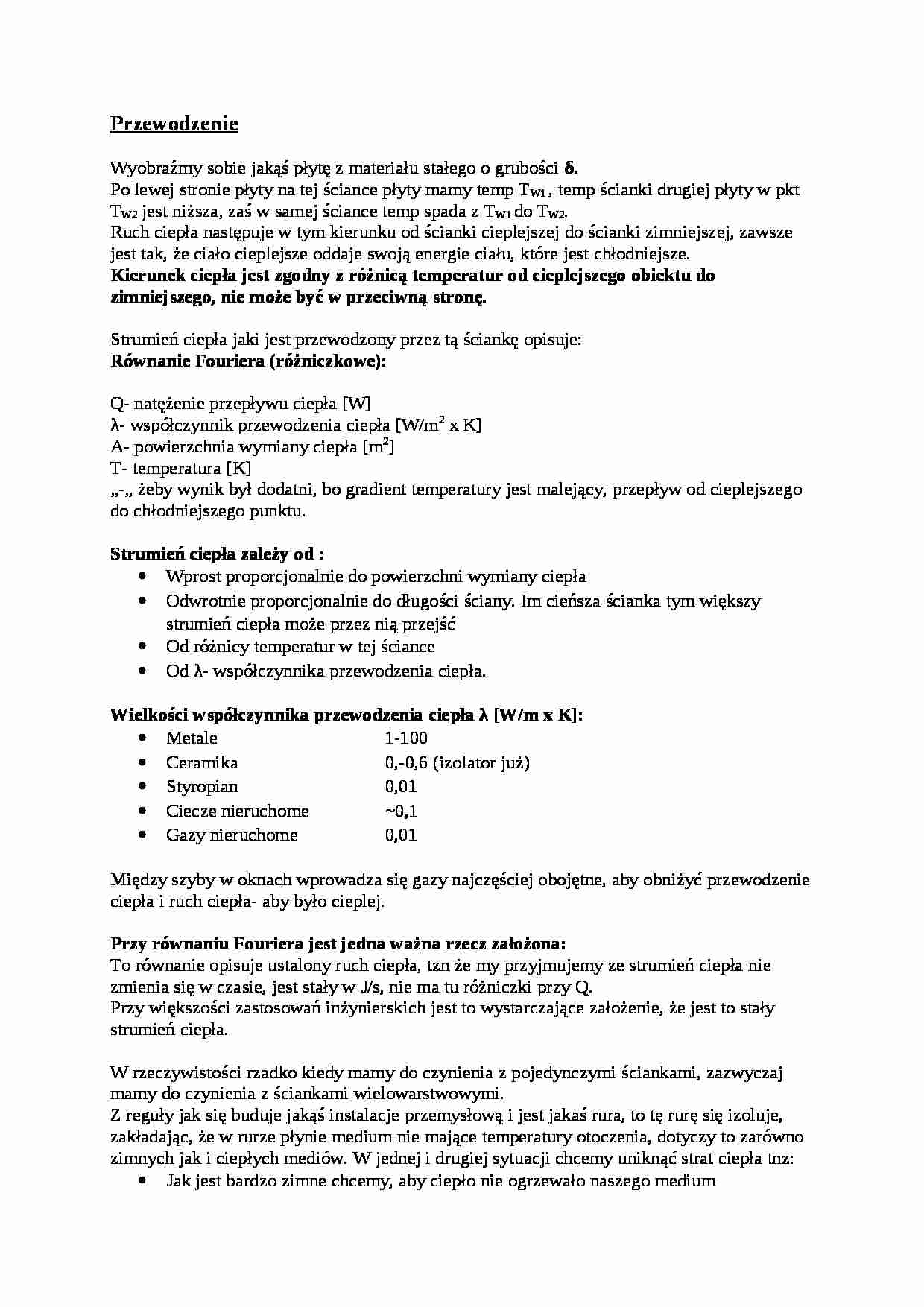

Przewodzenie
Wyobraźmy sobie jakąś płytę z materiału stałego o grubości δ.
Po lewej stronie płyty na tej ściance płyty mamy temp TW1 , temp ścianki drugiej płyty w pkt TW2 jest niższa, zaś w samej ściance temp spada z TW1 do TW2. Ruch ciepła następuje w tym kierunku od ścianki cieplejszej do ścianki zimniejszej, zawsze jest tak, że ciało cieplejsze oddaje swoją energie ciału, które jest chłodniejsze. Kierunek ciepła jest zgodny z różnicą temperatur od cieplejszego obiektu do zimniejszego, nie może być w przeciwną stronę.
Strumień ciepła jaki jest przewodzony przez tą ściankę opisuje:
Równanie Fouriera (różniczkowe):
Q- natężenie przepływu ciepła [W]
λ- współczynnik przewodzenia ciepła [W/m2 x K]
A- powierzchnia wymiany ciepła [m2]
T- temperatura [K]
„-„ żeby wynik był dodatni, bo gradient temperatury jest malejący, przepływ od cieplejszego do chłodniejszego punktu.
Strumień ciepła zależy od :
Wprost proporcjonalnie do powierzchni wymiany ciepła
Odwrotnie proporcjonalnie do długości ściany. Im cieńsza ścianka tym większy strumień ciepła może przez nią przejść
Od różnicy temperatur w tej ściance
Od λ- współczynnika przewodzenia ciepła.
Wielkości współczynnika przewodzenia ciepła λ [W/m x K]:
Metale 1-100 Ceramika 0,-0,6 (izolator już)
Styropian 0,01
Ciecze nieruchome ~0,1
Gazy nieruchome 0,01
Między szyby w oknach wprowadza się gazy najczęściej obojętne, aby obniżyć przewodzenie ciepła i ruch ciepła- aby było cieplej.
Przy równaniu Fouriera jest jedna ważna rzecz założona:
To równanie opisuje ustalony ruch ciepła, tzn że my przyjmujemy ze strumień ciepła nie zmienia się w czasie, jest stały w J/s, nie ma tu różniczki przy Q.
Przy większości zastosowań inżynierskich jest to wystarczające założenie, że jest to stały strumień ciepła.
W rzeczywistości rzadko kiedy mamy do czynienia z pojedynczymi ściankami, zazwyczaj mamy do czynienia z ściankami wielowarstwowymi. Z reguły jak się buduje jakąś instalacje przemysłową i jest jakaś rura, to tę rurę się izoluje, zakładając, że w rurze płynie medium nie mające temperatury otoczenia, dotyczy to zarówno zimnych jak i ciepłych mediów. W jednej i drugiej sytuacji chcemy uniknąć strat ciepła tnz:
Jak jest bardzo zimne chcemy, aby ciepło nie ogrzewało naszego medium
A w przypadku gorącego medium, aby nie tracić tego ciepła na zewnątrz
