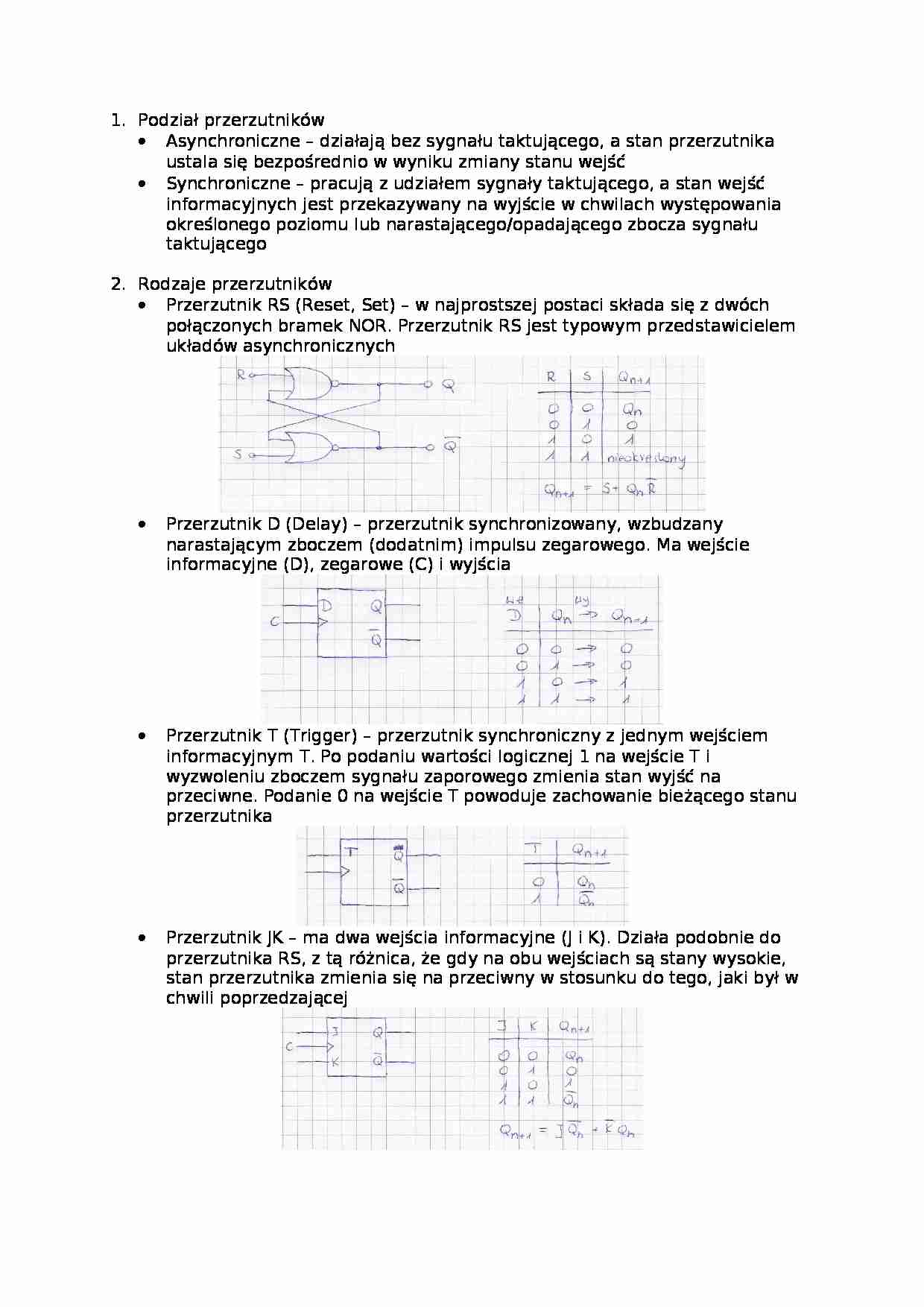

Przerzutniki - podstawowe zagadnienia - strona 1 Przerzutniki - podstawowe zagadnienia - strona 2 Przerzutniki - podstawowe zagadnienia - strona 3

Fragment notatki:


Podział przerzutników
Asynchroniczne - działają bez sygnału taktującego, a stan przerzutnika ustala się bezpośrednio w wyniku zmiany stanu wejść
Synchroniczne - pracują z udziałem sygnały taktującego, a stan wejść informacyjnych jest przekazywany na wyjście w chwilach występowania określonego poziomu lub narastającego/opadającego zbocza sygnału taktującego
Rodzaje przerzutników
Przerzutnik RS (Reset, Set) - w najprostszej postaci składa się z dwóch połączonych bramek NOR. Przerzutnik RS jest typowym przedstawicielem układów asynchronicznych
Przerzutnik D (Delay) - przerzutnik synchronizowany, wzbudzany narastającym zboczem (dodatnim) impulsu zegarowego. Ma wejście informacyjne (D), zegarowe (C) i wyjścia
Przerzutnik T (Trigger) - przerzutnik synchroniczny z jednym wejściem informacyjnym T. Po podaniu wartości logicznej 1 na wejście T i wyzwoleniu zboczem sygnału zaporowego zmienia stan wyjść na przeciwne. Podanie 0 na wejście T powoduje zachowanie bieżącego stanu przerzutnika
Przerzutnik JK - ma dwa wejścia informacyjne (J i K). Działa podobnie do przerzutnika RS, z tą różnica, że gdy na obu wejściach są stany wysokie, stan przerzutnika zmienia się na przeciwny w stosunku do tego, jaki był w chwili poprzedzającej
Schemat ideowy przerzutnika bistabilnego na dwóch tranzystorach
Schemat ideowy przerzutnika monostabilnego na dwóch tranzystorach
Schemat ideowy przerzutnika astabilnego na dwóch tranzystorach
