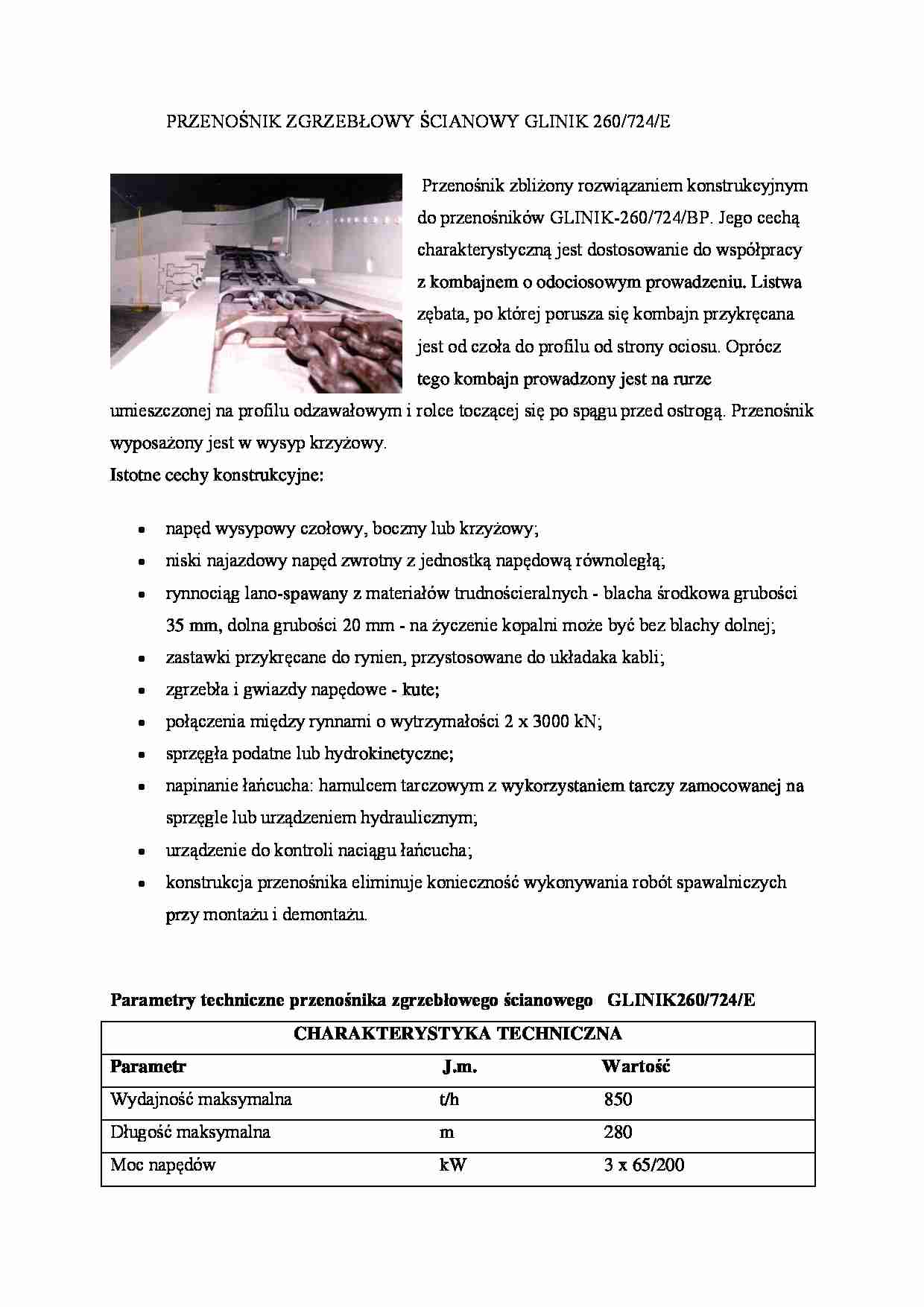

Przenośnik zgrzebłowy ścianowy  - strona 1

Fragment notatki:

PRZENOŚNIK ZGRZEBŁOWY ŚCIANOWY GLINIK 260/724/E
Przenośnik zbliżony rozwiązaniem konstrukcyjnym do przenośników GLINIK-260/724/BP. Jego cechą charakterystyczną jest dostosowanie do współpracy z kombajnem o odociosowym prowadzeniu. Listwa zębata, po której porusza się kombajn przykręcana jest od czoła do profilu od strony ociosu. Oprócz tego kombajn prowadzony jest na rurze umieszczonej na profilu odzawałowym i rolce toczącej się po spągu przed ostrogą. Przenośnik wyposażony jest w wysyp krzyżowy. Istotne cechy konstrukcyjne: napęd wysypowy czołowy, boczny lub krzyżowy; niski najazdowy napęd zwrotny z jednostką napędową równoległą; rynnociąg lano-spawany z materiałów trudnościeralnych - blacha środkowa grubości 35 mm, dolna grubości 20 mm - na życzenie kopalni może być bez blachy dolnej; zastawki przykręcane do rynien, przystosowane do układaka kabli; zgrzebła i gwiazdy napędowe - kute; połączenia między rynnami o wytrzymałości 2 x 3000 kN; sprzęgła podatne lub hydrokinetyczne; napinanie łańcucha: hamulcem tarczowym z wykorzystaniem tarczy zamocowanej na sprzęgle lub urządzeniem hydraulicznym; urządzenie do kontroli naciągu łańcucha; konstrukcja przenośnika eliminuje konieczność wykonywania robót spawalniczych przy montażu i demontażu. Parametry techniczne przenośnika zgrzebłowego ścianowego GLINIK260/724/E
CHARAKTERYSTYKA TECHNICZNA
Parametr J.m. Wartość
Wydajność maksymalna t/h 850
Długość maksymalna m 280
Moc napędów kW 3 x 65/200
Przełożenie i = 33
Wymiary rynny (dł. x wys. profilu x szer. wewn.) mm 1500 x 260 x 724
Nośność złączy między rynnami kN 1 x 3000 1 x 2500
Rozstaw zgrzebeł m 1,08 (co 8 ogniw)
Łańcuch zgrzebłowy mm 2 x (fi 30 x 108)
Prędkość łańcucha m/s 0,37/1,13
Napięcie zasilania 1000, 1140V / 50, 60Hz
