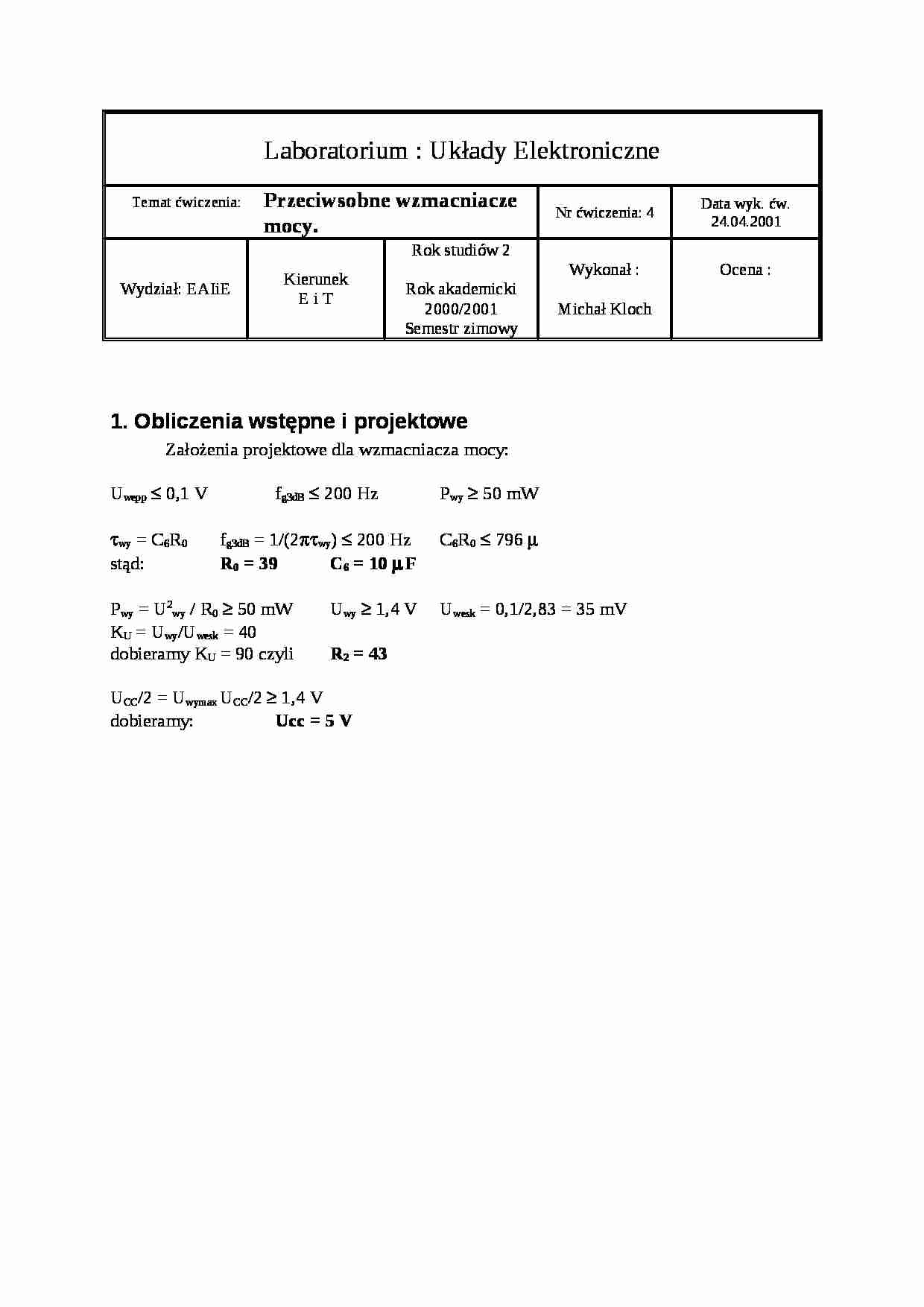

Przeciwsobne wzmacniacze mocy - strona 1

Fragment notatki:


Laboratorium : Układy Elektroniczne Temat ćwiczenia: Przeciwsobne wzmacniacze mocy. Nr ćwiczenia: 4
Data wyk. ćw.
24.04.2001
Wydział: EAIiE
Kierunek
E i T
Rok studiów 2
Rok akademicki
2000/2001
Semestr zimowy
Wykonał :
Michał Kloch
Ocena :
1. Obliczenia wstępne i projektowe Założenia projektowe dla wzmacniacza mocy:
U wepp ≤ 0,1 V f g3dB ≤ 200 Hz P wy ≥ 50 mW
τ wy = C 6 R 0 f g3dB = 1/(2πτ wy ) ≤ 200 Hz C 6 R 0 ≤ 796 μ
stąd: R 0 = 39 C 6 = 10 μ F P wy = U 2 wy / R 0 ≥ 50 mW U wy ≥ 1,4 V U wesk = 0,1/2,83 = 35 mV
K U = U wy /U wesk = 40
dobieramy K U = 90 czyli R 2 = 43 U CC /2 = U wymax U CC /2 ≥ 1,4 V dobieramy: Ucc = 5 V ... zobacz całą notatkę
