CEL ĆWICZENIA
Celem ćwiczenia jest przedstawienie, na przykładzie typowych źródeł zasilających, zasadniczych problemów związanych z ich eksploatacją oraz pomiarem podstawowych parametrów elektrycznych. Przedmiotem naszych badań będzie prostownik sieciowy.

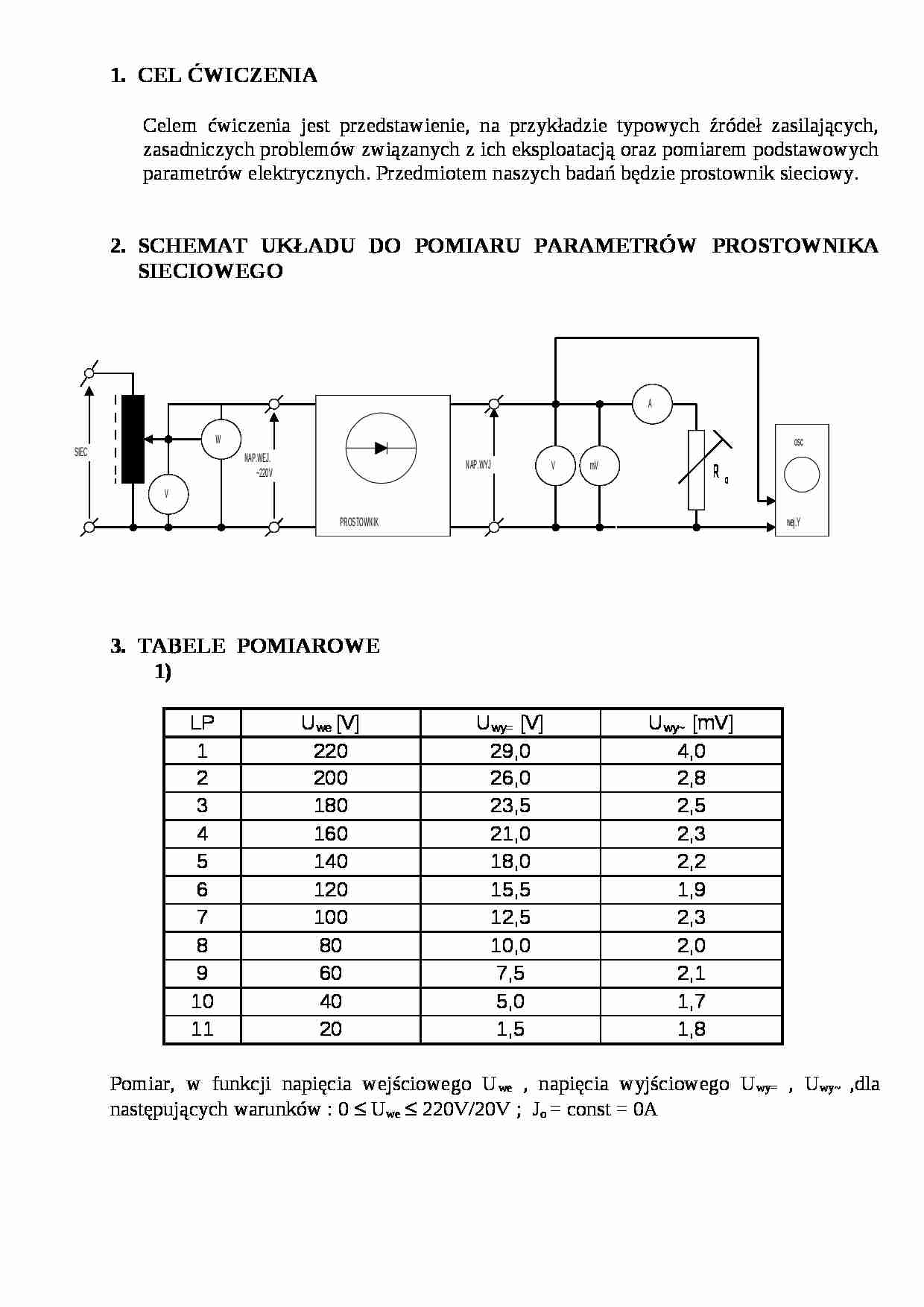

SCHEMAT UKŁADU DO POMIARU PARAMETRÓW PROSTOWNIKA SIECIOWEGO
TABELE POMIAROWE
1)
LP
Uwe [V]
Uwy= [V]
Uwy~ [mV]
1
220
29,0
4,0
2
200
26,0
2,8
3
180
23,5
2,5
4
160
21,0
2,3
5
140
18,0
2,2
6
120
15,5
1,9
7
100
12,5
2,3
8
80
10,0
2,0
9
60
7,5
2,1
10
40
5,0
1,7
11
20
1,5
1,8
Pomiar, w funkcji napięcia wejściowego Uwe , napięcia wyjściowego Uwy= , Uwy~ ,dla następujących warunków : 0 ≤ Uwe ≤ 220V/20V ; Jo = const = 0A
2)
LP
Jobc [A]
Uwy= [V]
Uwy~ [mV]
Pwe [W]
Pwy [W]
η
1
1
23
500
30
23
0,77
2
0,9
23,5
460
28
21,15
0,76
3
0,8
24
410
25
19,2
0,77
4
0,7
24,5
370
22
17,15
0,78
5
0,6
25
320
20
15
0,75
6
0,5
25,5
270
17
12,75
0,75
7
0,4
26
220
14
10,4
0,74
8
0,3
26,5
170
11
7,95
0,72
9
0,2
27
120
(…)
… Uwe na stałym poziomie (w naszym przypadku Uwe =220V) zwiększając prąd obciążenia (poprzez zmniejszenie oporności opornicy suwakowej) obserwujemy spadek napięcia wyjściowego Uwy= oraz wzrost napięcia tętnień Uwy~ rośnie też moc Pwe pobierana na wejściu prostownika. Moc wyjściową Pwy liczę jako iloczyn Jobc i Uwy= , gdyż Uwy= << Uwy~. Współczynnik sprawności η liczę jako stosunek mocy wyjściowej Pwy…
