Przebieg linii ciśnienia w korycie otwartym

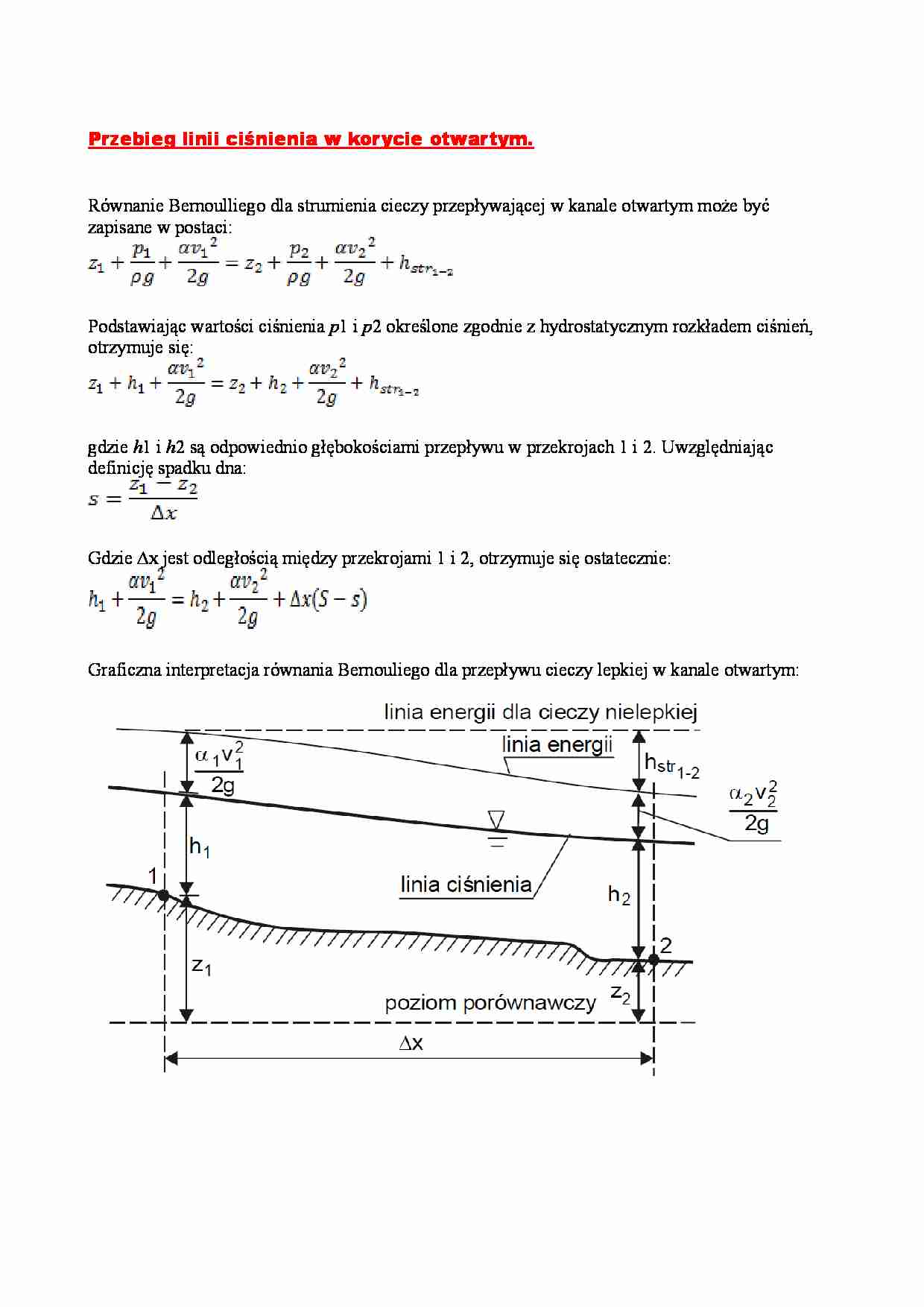

Przebieg linii ciśnienia w korycie otwartym. Równanie Bernoulliego dla strumienia cieczy przepływającej w kanale otwartym może być  zapisane w postaci: Podstawiając wartości ciśnienia  p 1 i  p 2 określone zgodnie z hydrostatycznym rozkładem ciśnień,  otrzymuje się: gdzie  h 1 i  h 2 są odpowiednio głębokościami przepływu w przekrojach 1 i 2. Uwzględniając  definicję spadku dna: Gdzie ∆x jest odległością między przekrojami 1 i 2, otrzymuje się ostatecznie: Graficzna interpretacja równania Bernouliego dla przepływu cieczy lepkiej w kanale otwartym: Document Outline Przebieg linii ciśnienia w korycie otwartym. ... zobacz całą notatkę
