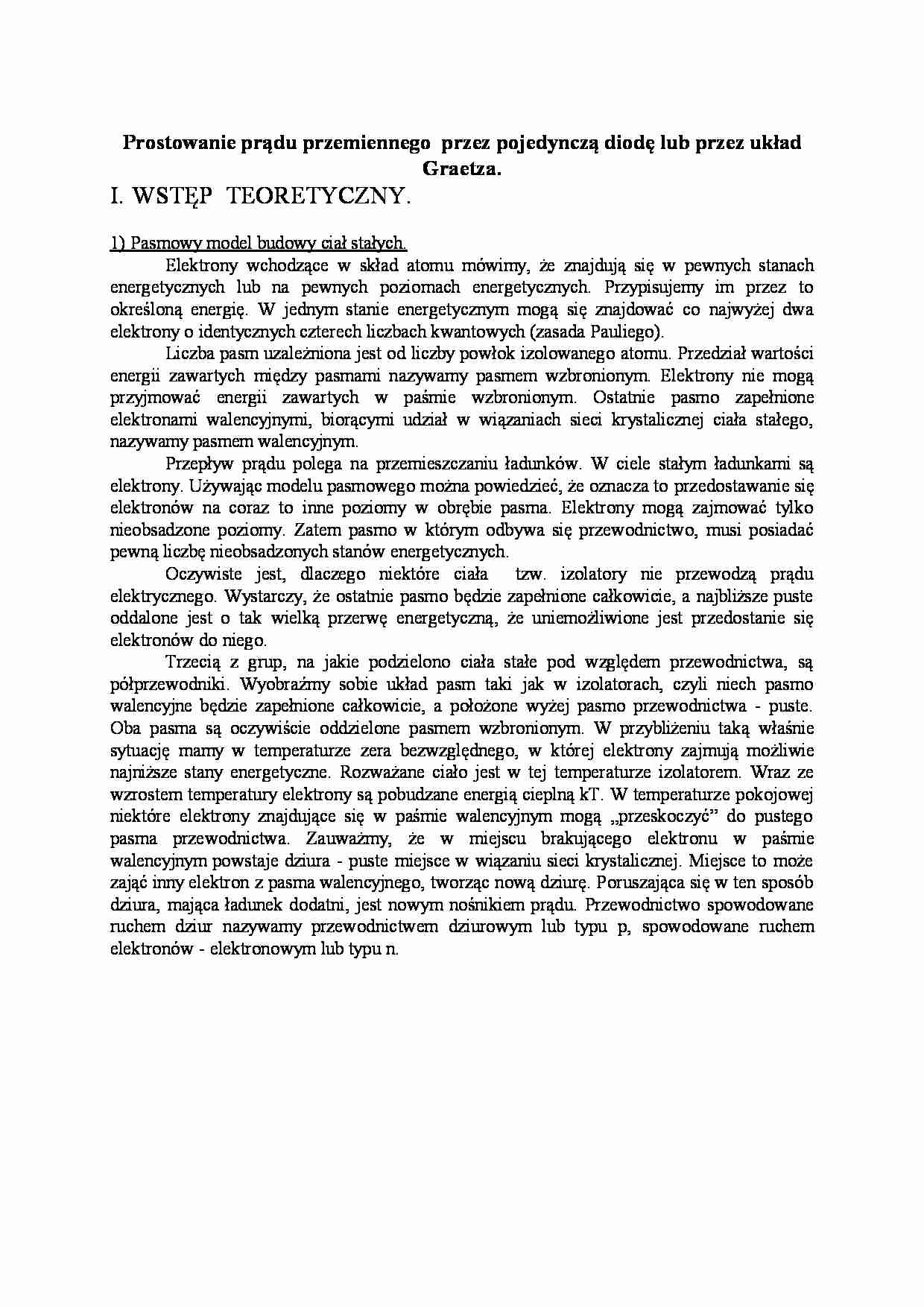

Prostowanie prądu przemiennego  przez pojedynczą diodę lub przez układ  Graetza. I. WSTĘP  TEORETYCZNY. 1) Pasmowy model budowy ciał stałych. Elektrony  wchodzące  w  skład  atomu  mówimy,  że znajdują  się  w  pewnych  stanach  energetycznych   lub   na   pewnych   poziomach   energetycznych.   Przypisujemy   im   przez   to  określoną  energię.  W  jednym  stanie  energetycznym  mogą  się  znajdować  co   najwyżej  dwa  elektrony o identycznych czterech liczbach kwantowych (zasada Pauliego).  Liczba pasm uzależniona jest od liczby powłok izolowanego atomu. Przedział wartości  energii  zawartych  między  pasmami  nazywamy  pasmem  wzbronionym.  Elektrony  nie  mogą  przyjmować   energii   zawartych   w   paśmie   wzbronionym.   Ostatnie   pasmo   zapełnione  elektronami  walencyjnymi,  biorącymi  udział  w   wiązaniach  sieci  krystalicznej  ciała  stałego,  nazywamy pasmem walencyjnym. Przepływ prądu polega na przemieszczaniu ładunków. W ciele stałym ładunkami są  elektrony. Używając modelu pasmowego można powiedzieć, że oznacza to przedostawanie się  elektronów   na  coraz   to   inne  poziomy  w  obrębie  pasma.  Elektrony  mogą  zajmować  tylko  nieobsadzone poziomy. Zatem pasmo w którym odbywa się przewodnictwo, musi posiadać  pewną liczbę nieobsadzonych stanów energetycznych. Oczywiste   jest,   dlaczego   niektóre   ciała     tzw.   izolatory   nie   przewodzą   prądu  elektrycznego. Wystarczy, że ostatnie pasmo będzie zapełnione całkowicie, a najbliższe puste  oddalone  jest  o   tak   wielką  przerwę  energetyczną,  że  uniemożliwione  jest  przedostanie  się  elektronów do niego. Trzecią   z   grup,   na   jakie  podzielono   ciała  stałe   pod   względem  przewodnictwa,   są  półprzewodniki.  Wyobraźmy  sobie  układ   pasm  taki   jak  w   izolatorach,   czyli  niech  pasmo  walencyjne będzie zapełnione całkowicie, a położone wyżej pasmo przewodnictwa - puste.  Oba  pasma  są  oczywiście  oddzielone  pasmem  wzbronionym.  W  przybliżeniu  taką   właśnie  sytuację  mamy  w  temperaturze   zera  bezwzględnego,   w  której  elektrony  zajmują  możliwie  najniższe stany energetyczne. Rozważane ciało jest w tej temperaturze izolatorem. Wraz ze  wzrostem temperatury elektrony są pobudzane energią cieplną kT. W temperaturze pokojowej  niektóre   elektrony  znajdujące  się  w  paśmie  walencyjnym  mogą   „przeskoczyć”  do   pustego  pasma   przewodnictwa.   Zauważmy,   że   w   miejscu   brakującego   elektronu   w   paśmie

(…)
