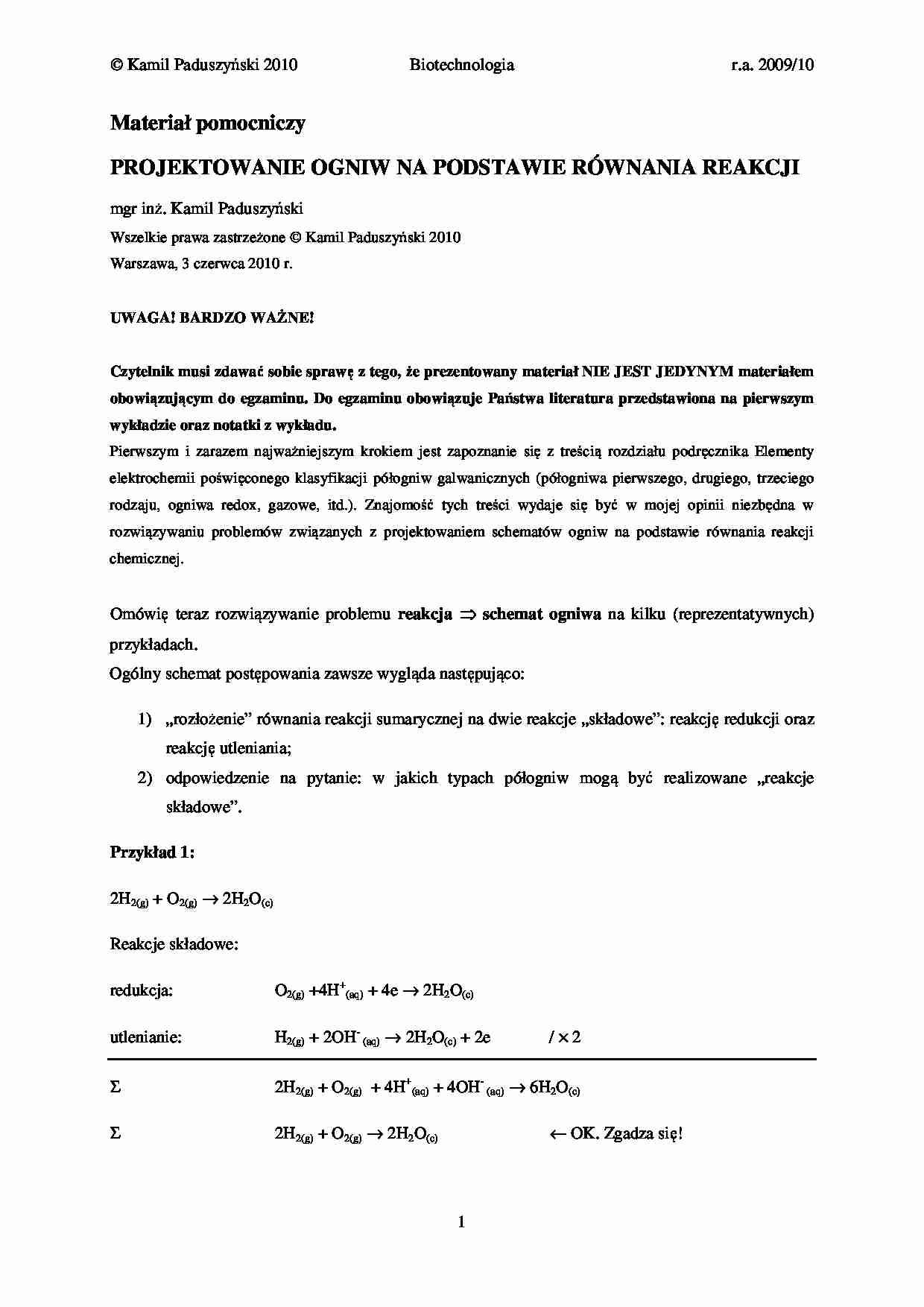

Projektowanie ogniw na podstawie równania reakcji-opracowanie - strona 1 Projektowanie ogniw na podstawie równania reakcji-opracowanie - strona 2 Projektowanie ogniw na podstawie równania reakcji-opracowanie - strona 3

Fragment notatki:

© Kamil Paduszyński 2010
Biotechnologia
r.a. 2009/10
Materiał pomocniczy
PROJEKTOWANIE OGNIW NA PODSTAWIE RÓWNANIA REAKCJI
mgr inż. Kamil Paduszyński
Wszelkie prawa zastrzeżone © Kamil Paduszyński 2010
Warszawa, 3 czerwca 2010 r.
UWAGA! BARDZO WAŻNE!
Czytelnik musi zdawać sobie sprawę z tego, że prezentowany materiał NIE JEST JEDYNYM materiałem
obowiązującym do egzaminu. Do egzaminu obowiązuje Państwa literatura przedstawiona na pierwszym
wykładzie oraz notatki z wykładu.
Pierwszym i zarazem najważniejszym krokiem jest zapoznanie się z treścią rozdziału podręcznika Elementy
elektrochemii poświęconego klasyfikacji półogniw galwanicznych (półogniwa pierwszego, drugiego, trzeciego
rodzaju, ogniwa redox, gazowe, itd.). Znajomość tych treści wydaje się być w mojej opinii niezbędna w
rozwiązywaniu problemów związanych z projektowaniem schematów ogniw na podstawie równania reakcji
chemicznej.
Omówię teraz rozwiązywanie problemu reakcja ⇒ schemat ogniwa na kilku (reprezentatywnych)
przykładach.
Ogólny schemat postępowania zawsze wygląda następująco:
1) „rozłożenie” równania reakcji sumarycznej na dwie reakcje „składowe”: reakcję redukcji oraz
reakcję utleniania;
2) odpowiedzenie na pytanie: w jakich typach półogniw mogą być realizowane „reakcje
składowe”.
Przykład 1:
2H2(g) + O2(g) → 2H2O(c)
Reakcje składowe:
redukcja:
O2(g) +4H+(aq) + 4e → 2H2O(c)
utlenianie:
H2(g) + 2OH- (aq) → 2H2O(c) + 2e
Σ
2H2(g) + O2(g) + 4H+(aq) + 4OH- (aq) → 6H2O(c)
Σ
2H2(g) + O2(g) → 2H2O(c)
/×2
← OK. Zgadza się!
1
© Kamil Paduszyński 2010
Biotechnologia
r.a. 2009/10
Obie reakcję realizowane są w półogniwach gazowych (w każdym przypadku, w którym w równaniu
reakcji sumarycznej występuje reagent w fazie gazowej, pojawi się na pewno półogniwo gazowe).
Reakcja redukcji będzie realizowana w półogniwie:
Pt | O2(g) | H+(aq)
Reakcja utlenienia z kolei będzie realizowana w półogniwie:
Pt | H2(g) | OH-(aq)
Elektrolity w obu półogniwach są różne, konieczne jest zatem zastosowanie klucza elektrolitycznego.
Ponadto pierwsze półogniwo będzie zapisane po stronie prawej schematu (bo redukcja), drugie
natomiast po stronie lewej ( bo utlenianie).
Zatem ostatecznie:
(−) Pt | H2(g) | OH-(aq) || H+(aq) | O2(g) | Pt (+)
Przykład 2:
Pb(s) + PbO2(s) + 2H2SO4(aq) → 2PbSO4(s) + 2H2O(c)
Reakcje składowe:
PbO2(s) + SO42-(aq) + 2e → PbSO4(s) + 2O2-(aq)
redukcja:
2O2-(aq) + 4H+(aq) → 2H2O(c)
Σ
PbO2(s) + 4H+(aq) + SO42-(aq) → PbSO4(s) + 2H2O(c)
utlenianie:
Pb(s) + SO42-(aq) → PbSO4(s) + 2e
Σ
Pb(s) + PbO2(s) + 4H+(aq) + 2SO42-(aq) → 2PbSO4(s) + 2H2O(c)
Σ
Pb(s) + PbO2(s) + 2H2SO4(aq) → 2PbSO4(s) + 2H2O(c)
← OK. Zgadza się!
Reakcja redukcji może zostać zrealizowana w półogniwie:
PbO2(s) | PbSO4(aq) | H2SO4(aq)
Reakcja utleniania:
Pb(s) | PbSO4(aq) | SO42-(aq)
Elektrolitem w obu półogniwach może być wodny roztwór kwasu siarkowego, zatem nie ma potrzeby
stosowania klucza elektrolitycznego (wspólny elektrolit). Ponadto pierwsze półogniwo będzie
zapisane po stronie prawej ... zobacz całą notatkę
