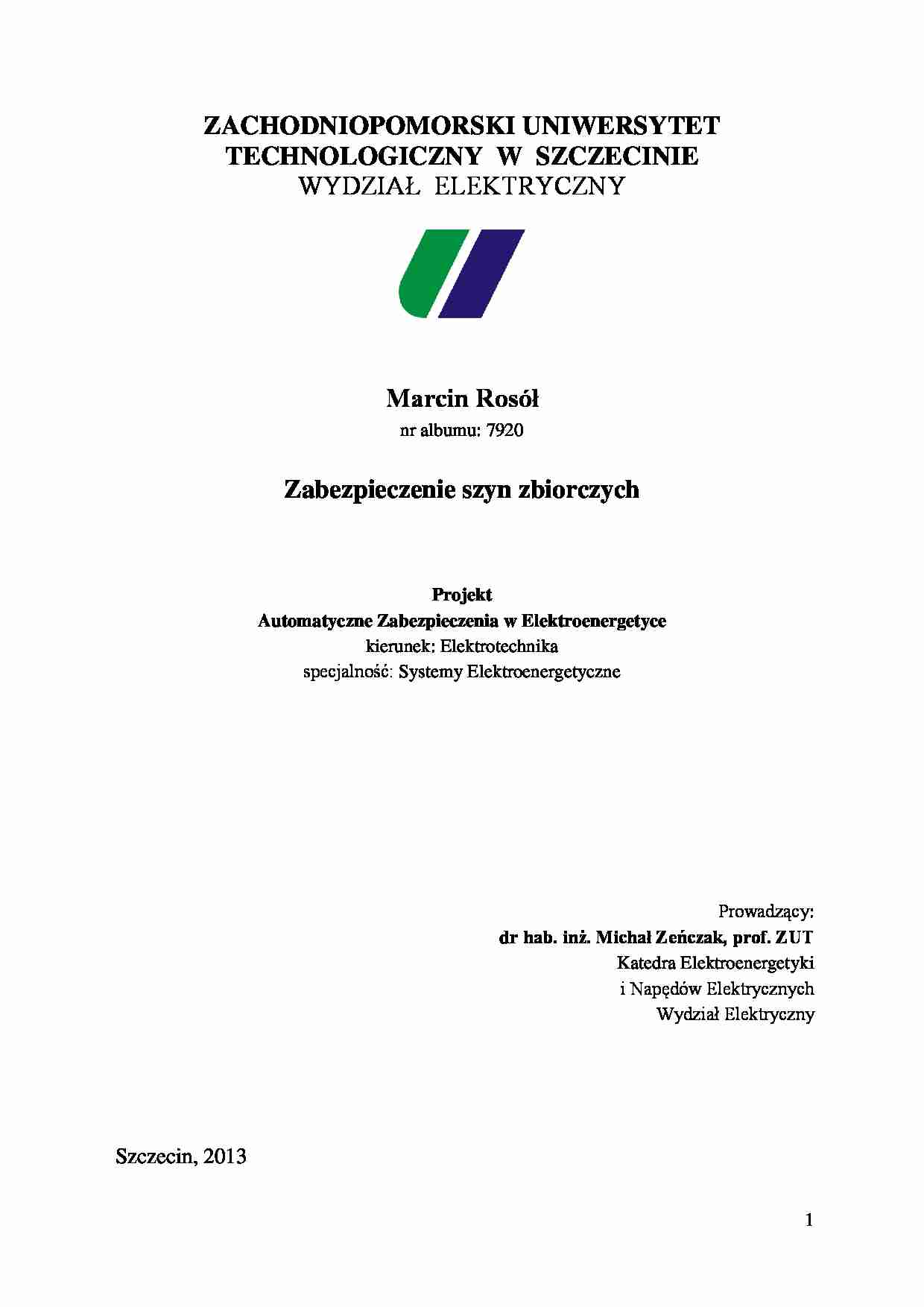

ZACHODNIOPOMORSKI UNIWERSYTET TECHNOLOGICZNY W SZCZECINIE WYDZIAŁ ELEKTRYCZNY
Marcin Rosół nr albumu: 7920
Zabezpieczenie szyn zbiorczych Projekt Automatyczne Zabezpieczenia w Elektroenergetyce kierunek: Elektrotechnika
specjalność: Systemy Elektroenergetyczne
Prowadzący: dr hab. inż. Michał Zeńczak, prof. ZUT Katedra Elektroenergetyki
i Napędów Elektrycznych
Wydział Elektryczny Szczecin, 2013
Spis treści: Spis symboli: - Napięcie znamionowe [kV]
- Napięcie znamionowe sieci [kV]
- Znamionowe napięcie pierwotne [kV]
- Znamionowe napięcie wtórne [V]
- Znamionowy prąd pierwotny [A]
- Znamionowy prąd wtórny [A]
- Prąd obciążenia [A]
- Impedancja obliczeniowa [Ω]
- Moc zwarciowa [MVA]
- Moc obliczeniowa [VA]
- Moc znamionowa [VA]
- Prąd zwarcia [kA]
- Prąd udarowy [kA]
- Współczynnik udaru (przyjęta wartość 1,8)
- Prąd zwarciowy termiczny [kA]
- Prąd zwarciowy dynamiczny [kA]
- Prąd załączalny wyłącznika [kA]
- Prąd wyłączalny wyłącznika [kA]
- Prąd znamionowy szczytowy [kA]
- Prąd znamionowy n - sekundowy [kA]
- Czas trwania zwarcia [s] (przyjęta wartość 0,2s)
- Wartość katalogowa czasu trwania zwarcia [s]
Opis zabezpieczanego elementu Zadaniem zabezpieczenia szyn zbiorczych (ZSZ) jest jak najszybsze zlokalizowanie zwarcia obrębie szyn zbiorczych rozdzielni i niezwłoczne, selektywne wyłączenie dotkniętego zwarciem odcinka szyn zbiorczych.
Do szyn zbiorczych zalicza się, nie tylko przewody szynowe, ale także wszystkie polaczenia, wyłączniki i inne urządzenia znajdujące się między zasadniczymi szynami zbiorczymi i przekładnikami prądowymi. Do szyn zbiorczych przyłączane są elementy tj. generatory, transformatory, linie. Stosowanie oddzielnych zabezpieczeń szyn zbiorczych dla ważnych układów elektroenergetycznych jest niezbędne, jeżeli zawarcia występujące na tych szynach nie są eliminowane w odpowiednio krótkim czasie.
(…)
… znamionowego strony pierwotnej i wtórnej przekładników napięciowych
Obciążenie przekładników napięciowych
Obciążenie strony wtórnej przekładnika napięciowego:
Pobór mocy przez liczniki:
6 liczników energii elektrycznej czynnej: 6 liczników energii elektrycznej biernej: Strata mocy na stykach: Woltomierz: Watomierz: Waromierz: Dwa przekaźniki podnapięciowe: Łącznie:
29,9 VA
Względne obciążenie strony wtórnej…
