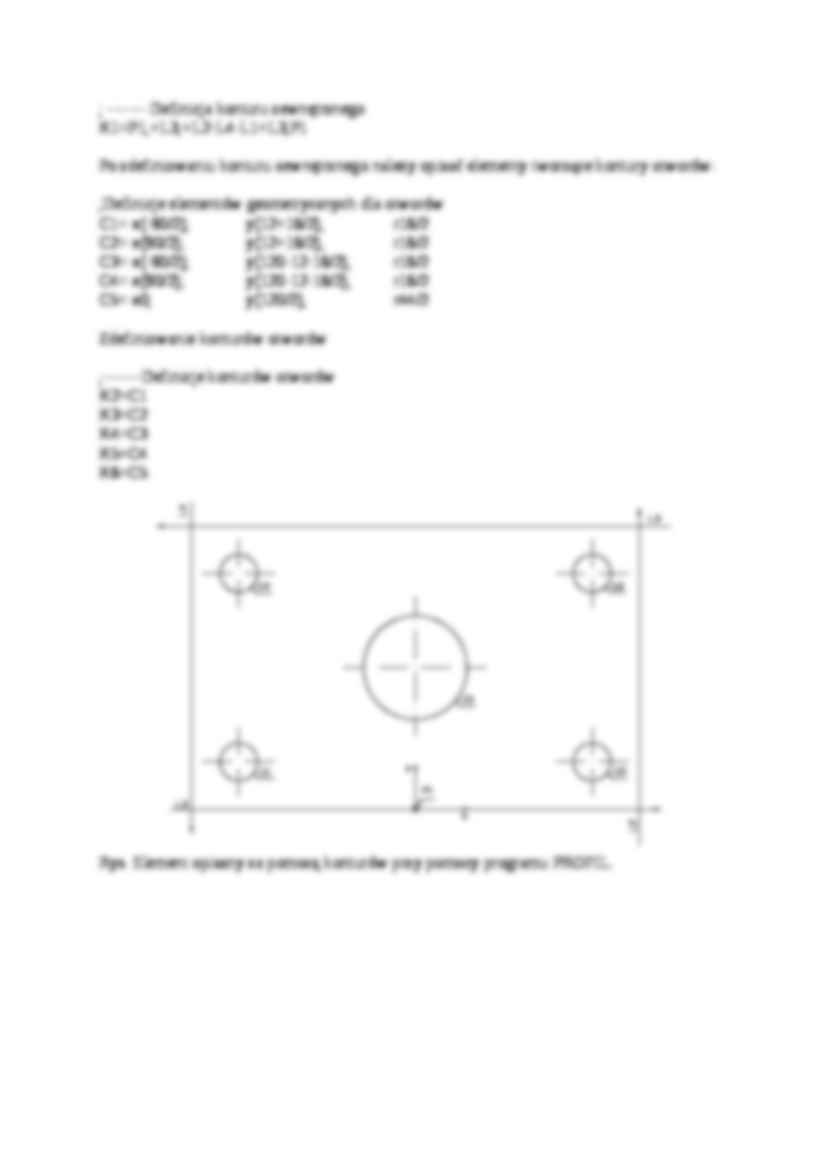

Pułaskiego, prowadzący: dr inż. Bogusław Paterek. Projekt zawiera część teoretyczną w której znajdziecie informacje na temat: systemu PROFIL, kto go opracował, w jakim celu, jakie są jego możliwości. W części projektowej znajdziecie rozwiązanie takiego zadania jak Zadanie: Opracowanie programu w języku PROFIL, zawierającego opis postaci geometrycznej przedstawionego elementu. Element ten ma kształt prostokąta z pięcioma otworami. W materiale zawarta jest procedura programowania.


IBM
Politechnika Radomska im. K. Pułaskiego
Instytut budowy maszyn

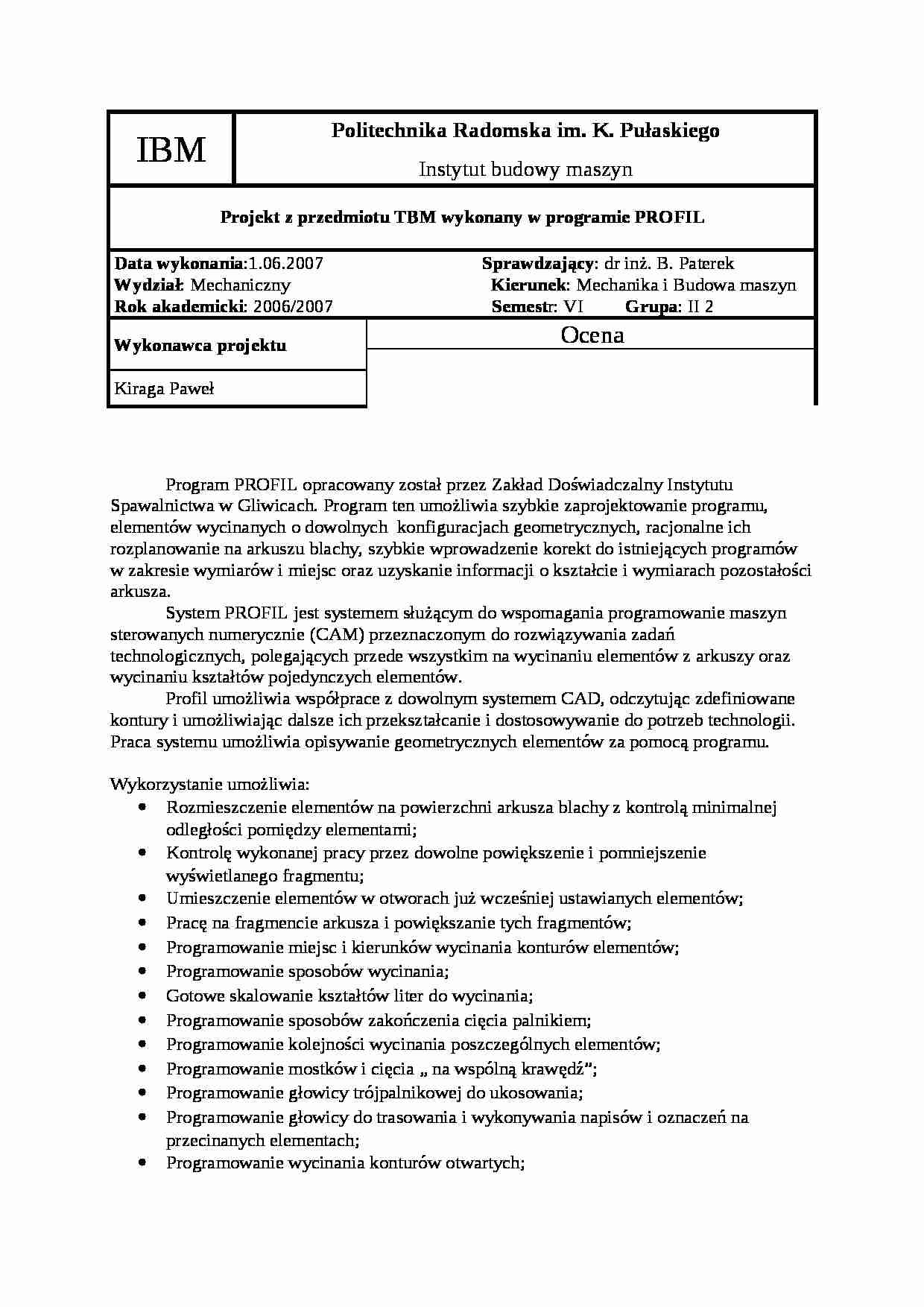

Projekt z przedmiotu TBM wykonany w programie PROFIL
Data wykonania:1.06.2007 Sprawdzający: dr inż. B. Paterek
Wydział: Mechaniczny Kierunek: Mechanika i Budowa maszyn
Rok akademicki: 2006/2007 Semestr: VI Grupa: II 2
Wykonawca projektu
Ocena
Kiraga Paweł
Program PROFIL opracowany został przez Zakład Doświadczalny Instytutu Spawalnictwa w Gliwicach. Program ten umożliwia szybkie zaprojektowanie programu, elementów wycinanych o dowolnych konfiguracjach geometrycznych, racjonalne ich rozplanowanie na arkuszu blachy, szybkie wprowadzenie korekt do istniejących programów w zakresie wymiarów i miejsc oraz uzyskanie informacji o kształcie i wymiarach pozostałości arkusza.
System PROFIL jest systemem służącym do wspomagania programowanie maszyn sterowanych numerycznie (CAM) przeznaczonym do rozwiązywania zadań technologicznych, polegających przede wszystkim na wycinaniu elementów z arkuszy oraz wycinaniu kształtów pojedynczych elementów.
Profil umożliwia współprace z dowolnym systemem CAD, odczytując zdefiniowane kontury i umożliwiając dalsze ich przekształcanie i dostosowywanie do potrzeb technologii. Praca systemu umożliwia opisywanie geometrycznych elementów za pomocą programu.
Wykorzystanie umożliwia:
Rozmieszczenie elementów na powierzchni arkusza blachy z kontrolą minimalnej odległości pomiędzy elementami;
Kontrolę wykonanej pracy przez dowolne powiększenie i pomniejszenie wyświetlanego fragmentu;
Umieszczenie elementów w otworach już wcześniej ustawianych elementów;
Pracę na fragmencie arkusza i powiększanie tych fragmentów;
Programowanie miejsc i kierunków wycinania konturów elementów;
Programowanie sposobów wycinania;
Gotowe skalowanie kształtów liter do wycinania;
Programowanie sposobów zakończenia cięcia palnikiem;
Programowanie kolejności wycinania poszczególnych elementów;
Programowanie mostków i cięcia „ na wspólną krawędź”;
Programowanie głowicy trójpalnikowej do ukosowania;
Programowanie głowicy do trasowania i wykonywania napisów i oznaczeń na przecinanych elementach;
Programowanie wycinania konturów otwartych;
Kontrolę ilości elementów ustawionych na powierzchni arkusza;
Automatyczne wykonanie rysunku rozkroju z uwidocznieniem ruchów palnika i kolejności wycinania elementów;
Wyliczenie czasu wykonania rozkroju;
Wykonanie wydruku, zawierającego wszystkie informacje o wykonywanym rozkroju;
Wprowadzenie instrukcji sposobu cięcia poszczególnych elementów.
