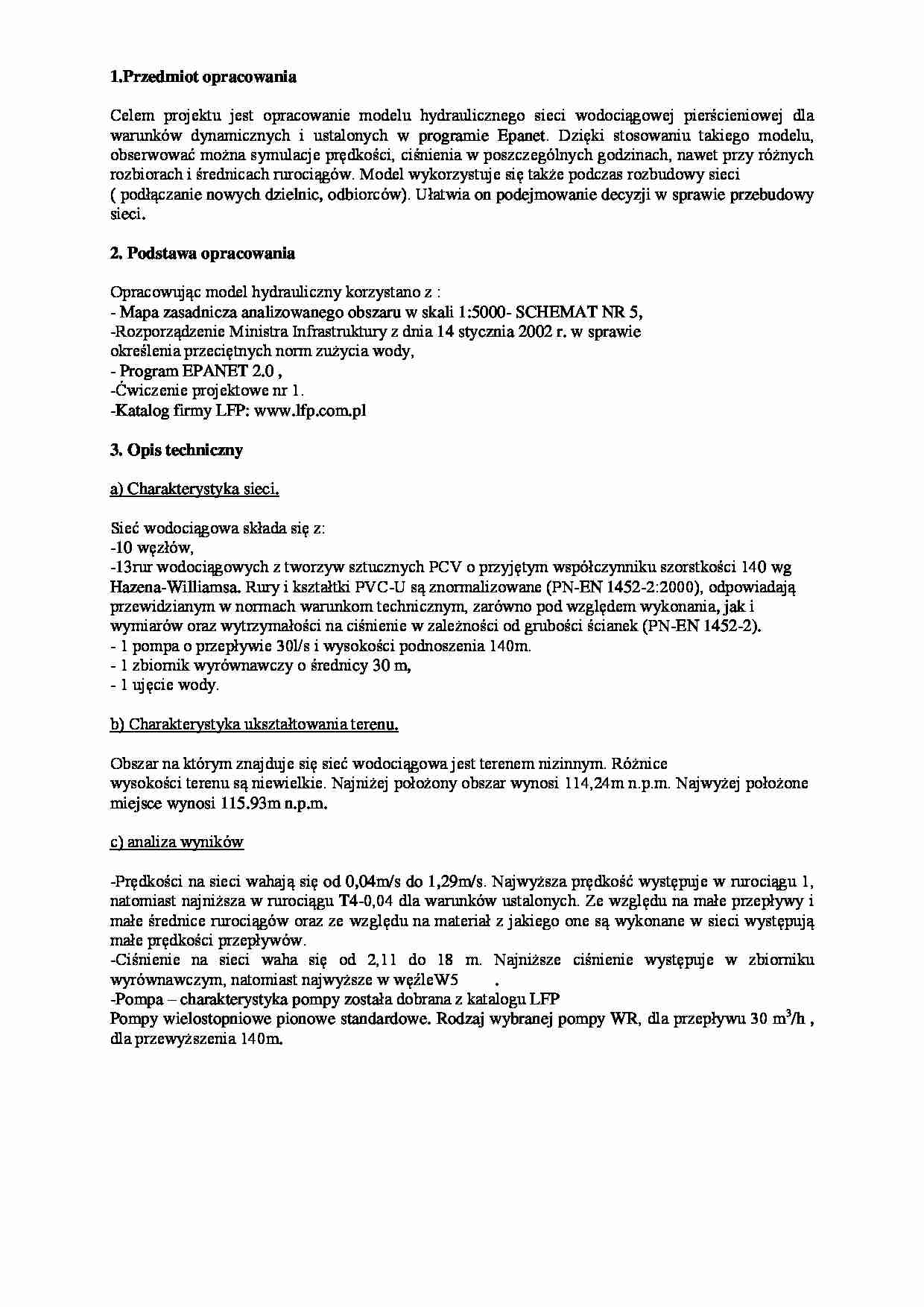

1.Przedmiot opracowania
Celem projektu jest opracowanie modelu hydraulicznego sieci wodociągowej pierścieniowej dla warunków dynamicznych i ustalonych w programie Epanet. Dzięki stosowaniu takiego modelu, obserwować można symulacje prędkości, ciśnienia w poszczególnych godzinach, nawet przy różnych rozbiorach i średnicach rurociągów. Model wykorzystuje się także podczas rozbudowy sieci ( podłączanie nowych dzielnic, odbiorców). Ułatwia on podejmowanie decyzji w sprawie przebudowy sieci.
2. Podstawa opracowania
Opracowując model hydrauliczny korzystano z :
- Mapa zasadnicza analizowanego obszaru w skali 1:5000- SCHEMAT NR 5,
-Rozporządzenie Ministra Infrastruktury z dnia 14 stycznia 2002 r. w sprawie
określenia przeciętnych norm zużycia wody,
- Program EPANET 2.0 ,
-Ćwiczenie projektowe nr 1.
-Katalog firmy LFP: www.lfp.com.pl
3. Opis techniczny
a) Charakterystyka sieci.
Sieć wodociągowa składa się z:
-10 węzłów,
-13 rur wodociągowych z tworzyw sztucznych PCV o przyjętym współczynniku szorstkości 140 wg Hazena-Williamsa. Rury i kształtki PVC-U są znormalizowane (PN-EN 1452-2:2000), odpowiadają przewidzianym w normach warunkom technicznym, zarówno pod względem wykonania, jak i wymiarów oraz wytrzymałości na ciśnienie w zależności od grubości ścianek (PN-EN 1452-2).
- 1 pompa o przepływie 30l/s i wysokości podnoszenia 140m. - 1 zbiornik wyrównawczy o średnicy 30 m,
- 1 ujęcie wody. b) Charakterystyka ukształtowania terenu.
Obszar na którym znajduje się sieć wodociągowa jest terenem nizinnym. Różnice
wysokości terenu są niewielkie. Najniżej położony obszar wynosi 114,24m n.p.m. Najwyżej położone miejsce wynosi 115.93m n.p.m.
c) analiza wyników
-Prędkości na sieci wahają się od 0,04m/s do 1,29m/s. Najwyższa prędkość występuje w rurociągu 1, natomiast najniższa w rurociągu T4-0,04 dla warunków ustalonych. Ze względu na małe przepływy i małe średnice rurociągów oraz ze względu na materiał z jakiego one są wykonane w sieci występują małe prędkości przepływów. -Ciśnienie na sieci waha się od 2,11 do 18 m. Najniższe ciśnienie występuje w zbiorniku wyrównawczym, natomiast najwyższe w węźleW5 . -Pompa - charakterystyka pompy została dobrana z katalogu LFP Pompy wielostopniowe pionowe standardowe. Rodzaj wybranej pompy WR, dla przepływu 30 m3/h , dla przewyższenia 140m.
(…)
… obliczeń - sieć nie jest obliczana na stały zadany przepływ, co odzwierciedla rzeczywistość.
Program umożliwia obserwacje wielu parametrów sieci podczas jej współpracy z hydrantem lub zbiornikiem Minusem tego programu EPANET jest brak współpracy z programami pomocniczymi Uzyskanie zadowalających wyników wymaga wprowadzenia ręcznych poprawek co wydłuża czas pracy nad projektem.
Symulacja pracy systemu…
