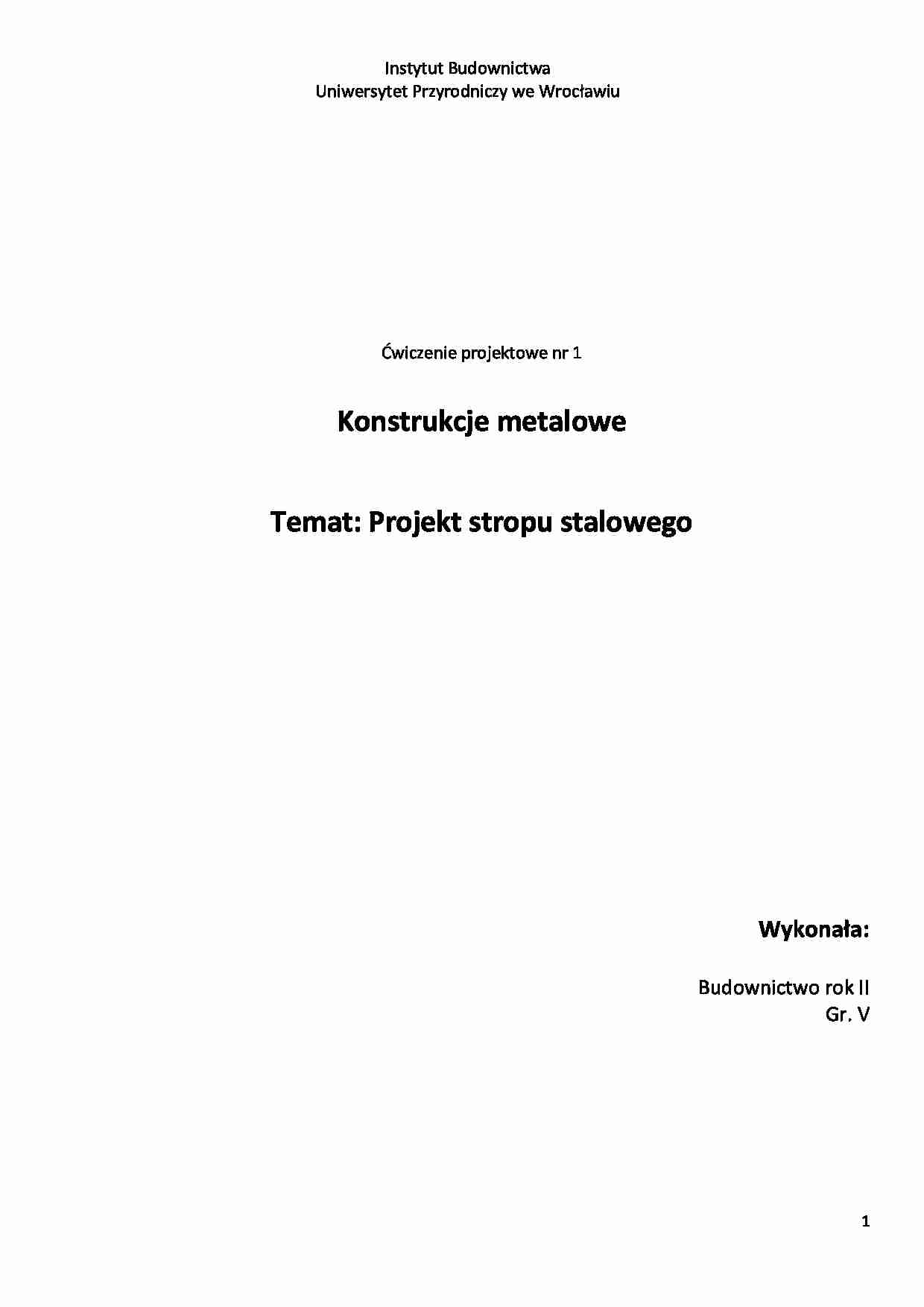

Projekt stropu stalowego - obliczenia  - strona 1 Projekt stropu stalowego - obliczenia  - strona 2 Projekt stropu stalowego - obliczenia  - strona 3

Fragment notatki:

Instytut Budownictwa
Uniwersytet Przyrodniczy we Wrocławiu
Ćwiczenie projektowe nr 1
Konstrukcje metalowe
Temat: Projekt stropu stalowego
Wykonała:
Budownictwo rok II
Gr. V
1
I. Obliczenia statyczno wytrzymałościowe
1. Założenia i ustalenia wstępne
1.1. Dane wyjściowe

wymiary budynku w osiach modularnych:
a = 15,6 m
b = 5,9 m

wysokość w świetle kondygnacji:
h = 6,9 m

konstrukcja stropu:
prefabrykowana płyta WPS

rodzaj wypełnienia stropu
przyjąć

przeznaczenie budynku:
warsztaty

obliczeniowy opór jednostkowy podłoża:
0,12 MPa

połączenie belek stropowych z blachownicą:
przegubowe
2
p=4,8 kN/m
1.2. Przyjęcie rozstawu belek w stropie oraz ustalenie gatunku stali

rozstaw żeber opartych na podciągu pierwszorzędowym:

rozstaw belek opartych na podciągu drugorzędowym:

przyjęto stal: S235
2
2. Wymiarowanie belek stropowych
2.1. Wstępne przyjęcie wysokości belki i jej przekroju
Dla długości b = 5,9m
Rozpiętość obliczeniowa belki
Wstępna wysokość belki
Przyjęto dwuteownik IPE 240
Dla stali S235 (nominalnej grubości elementu t

(…)


2. Wymiarowanie belek stropowych
2.1. Wstępne przyjęcie wysokości belki i jej przekroju
Dla długości b = 5,9m
Rozpiętość obliczeniowa belki
Wstępna wysokość belki
Przyjęto dwuteownik IPE 240
Dla stali S235 (nominalnej grubości elementu t<40mm)
Przyjęty dwuteownik ma wytrzymałość na rozciąganie fu = 360 N/mm
Granicę plastyczności
2
2
fd=235 N/mm
Parametry dwuteownika:
3
2.2. Zestawienie obciążeń…
…;200mm)=140mm
p2max= min (14t;200mm)=140mm
Przyjęto:
e1=30mm
e2=30mm
p1=100mm
p2=80mm
n=9–liczba przedziałów śrub w pionie
b=e1*2+p1*n=30*2+100*6=660mm
3)Klasa śruby:
Wytrzymałość na rozciąganie trzpienia słupa:
Ru=4*100MPa=400MPa
Granica plastyczności materiału trzpienia słupa:
Ry=4*8*10=320MPa
Otwór na śruby: d0= 22mm
35
Siły w najbardziej obciążonych śrubach skrajnych:
S v , Ed 
VEd
nv
S v , Ed…
…  2
 t s  bs  ( 
) 
 2
 57( 
) 
2
2 
12
2 2 
 12
 12


(30  1  0,8  5)  0,8 2

 1180,6cm 4
12
Promień bezwładności:
i st 
I st
1180,6

 3,56 cm
Ast
93,2
2)Sprawdzenie klasy przekroju żebra
c bs  a 2 70  5 2


 1,26
t
ts
50
c
 1,26  4
t
Zatem przekrój zakwalifikowano do klasy I.
21
5.4. Obliczenia wytrzymałościowe
1)Stateczność przy wyboczeniu skrętnym
fy
It
 5,3…
