2 ) Stopa

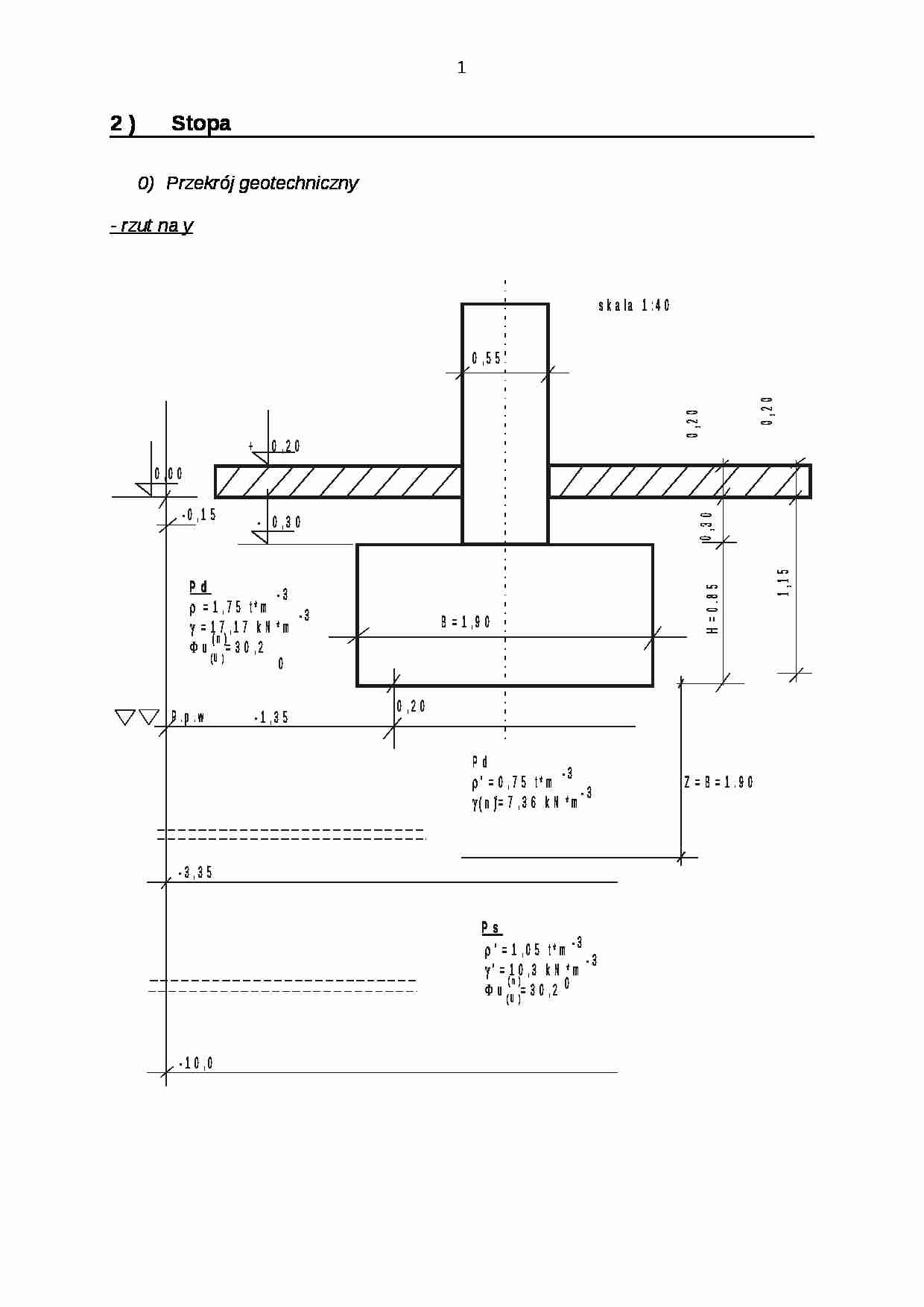

Przekrój geotechniczny
- rzut na y
- rzut na x Wymiary stopy:
B = 1,90m a1 = 0,70
L = 2,75m a2 = 0,55
Dmin = 1,35m h = 0,85
Zestawienie obciążeń obliczeniowych
ciężar stopy żelbetowej
Gr1= γb * Vb *γf Gr1= 24*1,90*2,75*0,85*1,1= 117,25 kN
ciężar gruntu nad tundamętem
Gr2= γg(n)*(B*L- a1* a2)*0,30 *γf Gr2= 17,0*(4,84)*0,30*1,2= 29,62 kN
ciężar posadzki
Gr3= γp(n)*(B*L- a1* a2)*0,20 *γf Gr3= 23,0*(4,84)*0,20*1,3=28,94 kN
Gr= Gr1 +Gr2 +Gr3= 117,25+29,62+28,94= 175,79 kN
Sprawdzenie położenia wypadkowej obliczeniowego obciążenia stałego i zmiennego długotrwałego
Schemat I
obciążenie pionowe podłoża
NrI = PrI + Gr=1390+175,79 = 175,79 kN
momenty wypadkowej obciążenia podłoża względem środka podstawy stopy
MryI= MyI - HxI * h - PrI * ex=125+12*0,85-1390*0,10= - 3,8 kNm
mimośrody wypadkowej obciążeń podłoża względem środka podstawy stopy
e rL = e rx = (M ryI / NrI)= -3,8/175,79= -0,0024 m
