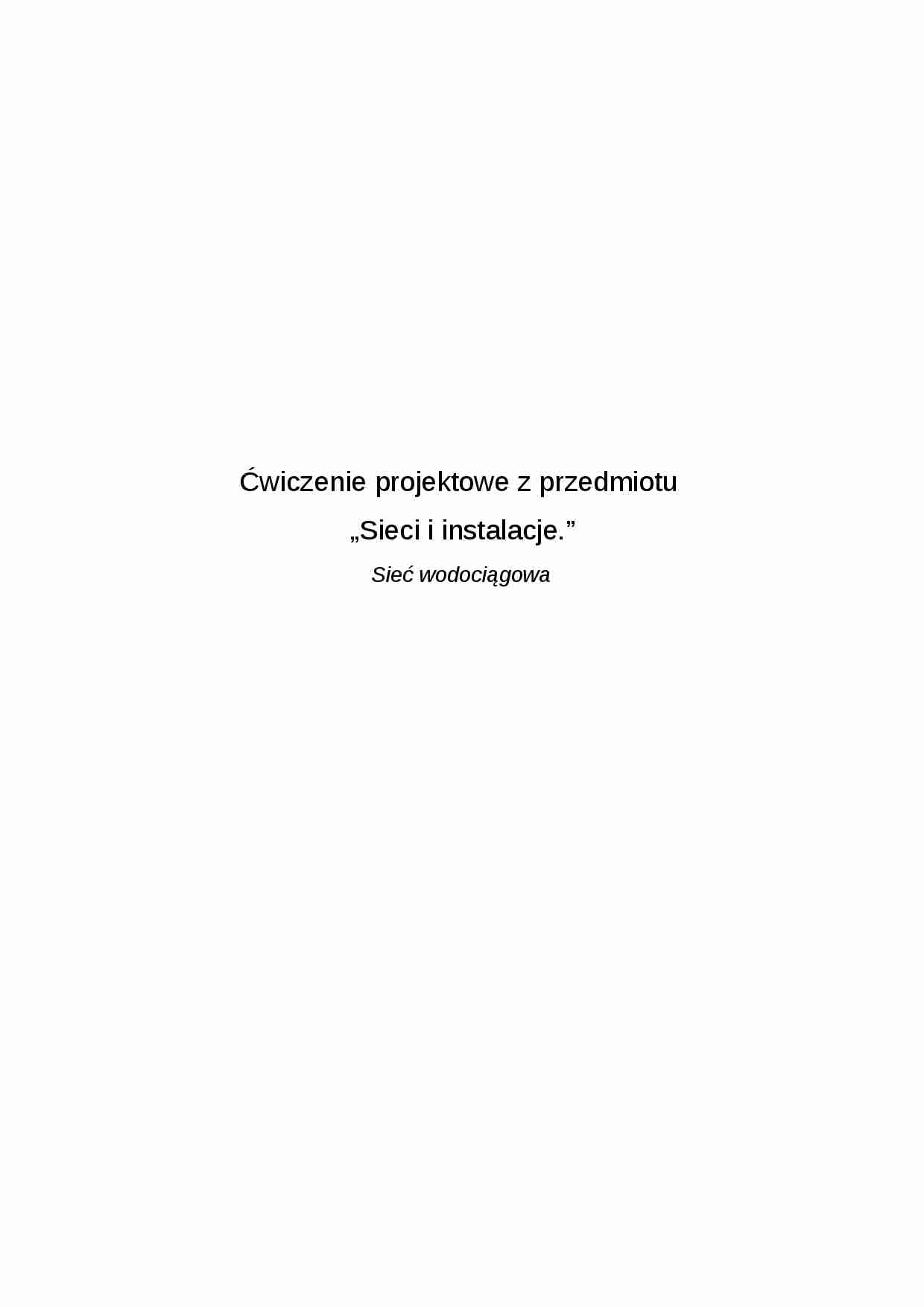

Ćwiczenie projektowe z przedmiotu „Sieci i instalacje.”
Sieć wodociągowa
Spis treści
1.0. Opis techniczny…………………………………………………………………………………..3
2.0. Obliczenie zapotrzebowania na wodę…………………………………………………………3
2.1.Wielkości zapotrzebowania na wodę…………………………………………………..3
Tabela nr 1: Zapotrzebowanie na wodę……………………………………………………4
Tabela nr 2 Zapotrzebowanie na wodę w poszczególnych godzinach doby przez różne grupy odbiorców………………………………………………………….5
3.0. Obliczenie sieci wodociągowej…………………………………………………………………7 3.1. Jednostkowe zużycie wody dla poszczególnych odbiorców w godzinie maksymalnego rozbioru wody (przepływy jednostkowe)…………………………….7
3.2. Rozbiory jednostkowe wody na poszczególnych odcinkach sieci………………….7
Tabela nr 3: Rozbiory wody na poszczególnych odcinkach sieci……………………….8
4.0. Obliczenie miarodajnych przepływów obliczeniowych sieci pierścieniowej……………….9
4.1.Miarodajne obliczeniowe natężenie przepływu……………………………………….9
Tabela nr 4: Obliczenie miarodajnych przepływów obliczeniowych sieci pierścieniowej…………………………………………………………………9
5.0. Dobór średnic i obliczenia hydrauliczne……………………………………………………...10
5.1. Prędkość przepływu wody w rurociągu……………………………………………...10
5.2. Obliczenie strat ciśnienia……………………………………………………………...11
5.3. Spadek ciśnienia……………………………………………………………………….11
Tabela nr 5: Dobór średnic i obliczenia hydrauliczne…………………………………...12
6.0. Metoda Crossa………………………………………………………………………………….14
6.1. Poprawka przepływu miarodajnego dla odcinków nie będących wspólnymi odcinkami sieci………………………………………………………………………….14
(…)
… wodomierza……………………………………………………………………..19 1.0. Opis techniczny. W projektowanej osadzie wyróżnione zostały dwie strefy zabudowy:
Zabudowa wielorodzinna, w której mieszkania wyposażone będą w wodociąg, kanalizację, łazienkę i wc. Strefa ta będzie posiadła centralną dostawę ciepłej wody. Liczba osób zamieszkujących w tą strefę wyniesie 14 500 osób.
Zabudowa jednorodzinna, w której mieszkania wyposażone będą w wodociąg, kanalizację, łazienkę i wc. Mieszkania będą wyposażone w lokalne urządzenia do podgrzewania wody. W strefie tej przewidziany jest też chów zwierząt gospodarskich w ilości 1 000 sztuk. Liczba osób zamieszkujących tą strefę wyniesie 10 550 osób.
** Sieć wodociągowa.
Projekt został w ramach przedmiotu „Sieci i instalacje”.
Celem ćwiczenia jest zaprojektowanie sieci wodociągowej, zaopatrującej…
... zobacz całą notatkę
