Pochmara Janusz. Notatka składa się z 21 stron.

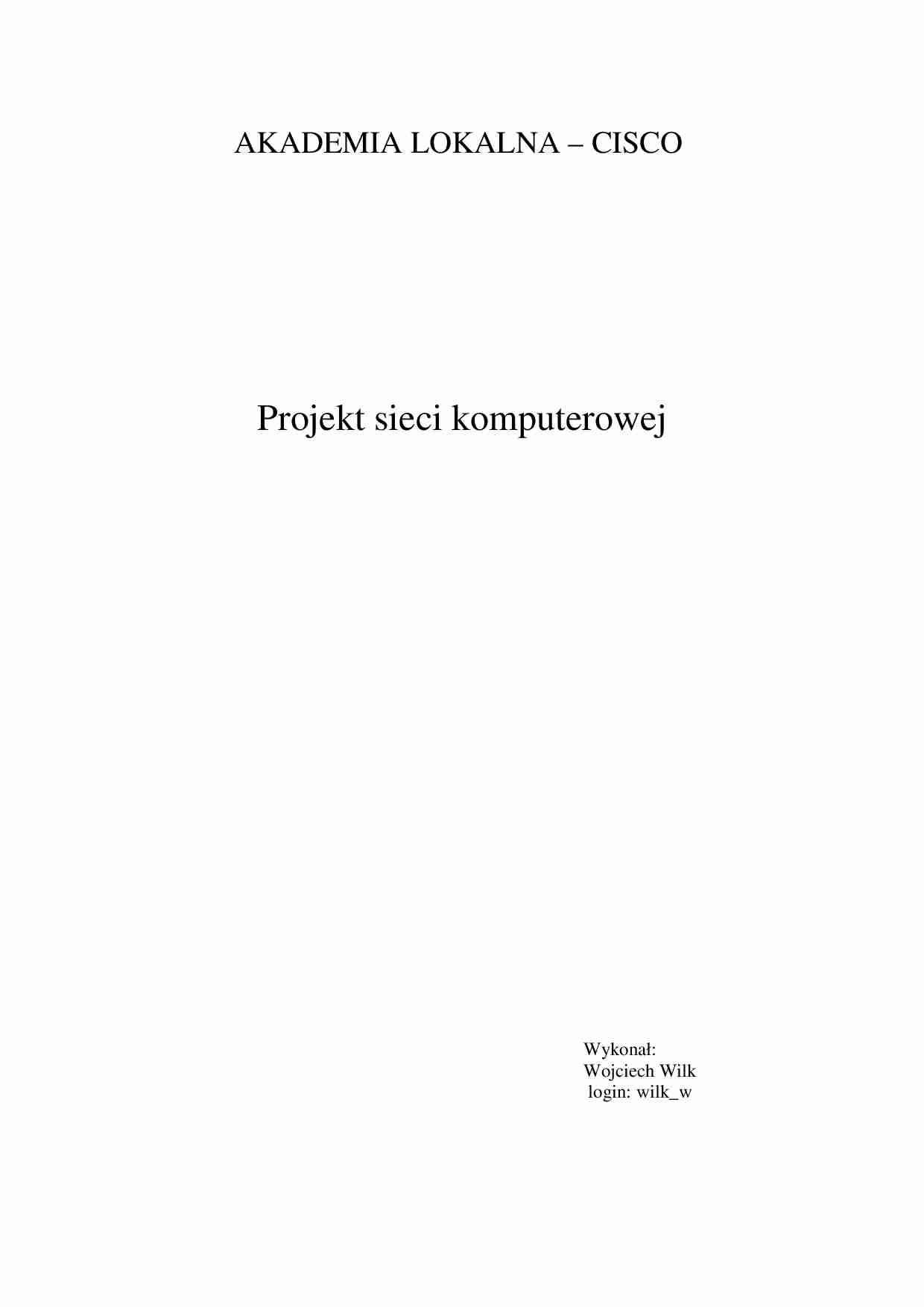

AKADEMIA LOKALNA – CISCO  Projekt sieci komputerowej Wykonał: Wojciech Wilk  login: wilk_w 1. Dane ogólne. 1.1 Podstawa opracowania dokumentacji. 1.2 Lokalizacja inwestycji. 2. Instalacja logiczna. 2.1 Normy przedmiotowe i zalecenia. 2.2 Struktura systemu okablowania. 2.3 Ogólne zalecenia dla systemów okablowania strukturalnego                   budynków. 2.3.1 Zalecenia dotyczące Punktu Dystrybucyjnego. 2.3.2 Wymagania instalacyjne dla przebiegów poziomych. 2.3.3 Zalecenia dotyczące uziemień. 2.3.4 Zalecenia odległości. 2.3.5 Polaryzacja, sekwencja i kod kolorowy. 2.3.6 Pomiary testowe i certyfikacja okablowania                    sygnałowego.      2.3.7 Sprzęt. 3. Projekt sieci. 3.1. Schemat logiczny sieci  3.2. Topologia sieci  3.3. Adresacja sieci  3.4. Sposób prowadzenia kabli – okablowanie poziome. 3.5. Centralny Punkt Dystrybucyjny. 3.6. Przyłącze do Internetu 3.7.System oznaczeń 3.8.Testowanie 1. Dane ogólne. 1.1. Podstawa opracowania dokumentacji. Podstawą wykonania niniejszego projektu są: - zamówienie na wykonanie projektu – (cisco) - dane zebrane podczas wizji obiektu przez projektantów, - norma PN – EN 50173, - ustalenia z Działem Technicznym Firmy, -   informacje   dotyczące   umiejscowienia   punktu  dystrybucyjnego,   umiejscowienia     serwerów  sieciowych oraz umiejscowienia stacji roboczych, - brak informacji dotyczących założeń kosztorysu, - konsultacje z osobą odpowiedzialną za instalacje ogrzewania i      wentylacji w budynku, w szczególności przeprowadzenia tras kablowych.    1.2. Lokalizacja inwestycji. Budynek Firmy X ul. Projektowa 10 Warszawa 00 – 001 2.  Instalacja logiczna. 2.1. Normy przedmiotowe i zalecenia. W   chwili   obecnej   najpopularniejszym   standardem   stosowanym   w   kraju   to   m.in. PN – EN 50173, – „System okablowania strukturalnego”.  Powyższa norma i standardy definiują zasady projektowania i budowy instalacji okablowania strukturalnego. 2.2. Struktura systemu okablowania. Na system okablowania strukturalnego składają się następujące elementy: • Centralny punkt dystrybucyjny budynku (building distributor) CPD • Okablowanie poziome (horizontal cable) Okablowanie strukturalne z założenia zakłada pewną  nadmiarowość  instalowanych gniazd przyłączeniowych. Ma to na celu zaspokojenie potrzeb użytkownika przez dłuższy okres czasu bez potrzeby   ciągłych   doróbek.   Nadmiarowość  instalacji   ma   szczególne   znaczenie   w   instalacjach wykonywanych przy użyciu technologii, gdzie późniejszy dostęp jest często kłopotliwy i wiąże się

(…)

… RM 2U 230V
IBM xSeries 346, 2U, CPU Intel Xeon 2,8GHz, 1GB RAM
3.Projekt sieci
3.1.Schemat logiczny sieci
Rys.1 Schemat logiczny sieci
3.2. Topologia sieci.
W tym projekcie sieć została zbudowana w topologii gwiazdy. Uzasadnione jest to tym, iż
odcinki nie przekraczają długości 90m+2*5m więc nie ma potrzeby wzmacniania sygnału. Punktem
centralnym w naszej sieci, do którego zbiegają…
… usługę NAT oraz serwer DNS, który będzie buforował domeny oraz przypisane
im adresy IP. Dostęp do sieci prywatnej będzie strzegł Firewall na serwerze pośredniczącym, który
będzie tylko udostępniał niezbędne usługi.
3.4. Sposób prowadzenia kabli – okablowanie poziome.
Okablowanie połączeniowe do gniazd komputerowych znajdujących się w poszczególnych
pomieszczeniach rozprowadzone jest z Centralnego Punktu…
… w technologii Frame Relay wykupionej w
Telekomunikacja Polska S.A. Jest to bezpośrednie, stałe i szybkie łącze internetowe, które
umożliwia Użytkownikom nieograniczony dostęp do zasobów ogólnoświatowej sieci 24 godziny na
dobę, przez 7 dni w tygodniu. W ramach usługi dostęp do internetu Frame Relay tp świadczony jest
stały, szerokopasmowy, symetryczny dostęp do internetu dostępny w 2 wariantach: szybkości
dołączenia do 1 Mbit/s, oraz szybkości dołączenia do 2 Mbit/s. Warunkiem podstawowym
skorzystania z usługi jest stwierdzenie przez służby techniczne TP możliwości technicznych
świadczenia usługi oraz podpisanie umowy o świadczenie przez Telekomunikację Polską S.A.
usługi dostęp do internetu Frame Relay tp.
3.7. System oznaczeń.
Przyjęto następujący system oznaczeń:
Ze względu, że stanowiska w boksach…
… sieci
Rys.1 Schemat logiczny sieci
3.2. Topologia sieci.
W tym projekcie sieć została zbudowana w topologii gwiazdy. Uzasadnione jest to tym, iż
odcinki nie przekraczają długości 90m+2*5m więc nie ma potrzeby wzmacniania sygnału. Punktem
centralnym w naszej sieci, do którego zbiegają się wszystkie linki fizyczne są switche catalyst serii
2900 połączone między sobą w technologii EtherChannel co podwaja…
…: które piny stanowią parę
pierwszą. Istnieje 7 standardowych sekwencji połączeń: USOC, MMJ, 258A (inaczej EIA T568B),
10BaseT, EIA T568A (inaczej EIA) oraz OPEN DECconnect. Rodzaj stosowanej sekwencji jest
wysoce istotny. Zastosowanie błędnej sekwencji może spowodować zwiększenie poziomu szumu
i przesłuchu przy końcach (NEXT) pochodzącego od nie sparowanych żył.
Zastosowana przez nas sekwencja…
… tych wartości. Najistotniejsze dla wyników
certyfikacji jest spełnienie założeń co do następujących parametrów okablowania: tłumienność,
parametr NEXT (Near-end Crosstalk) - przesłuch międzyparowy, pomiar szumów w instalacji
teleinformatycznej.
2.3.7. Sprzęt
System firmy Molex PowerCat 6, który spełnia wszystkie uznane międzynarodowe
standardy wydajności, w tym TIA/EIA 568-B.2, ISO/IEC 1180:2002 i AS/NZS 3080…

• Obudowa - wykonana z blachy stalowej, malowana.
• Zestaw montażowy ( kpl. śrub, uchwyt mocowania termostatu )
• panel 4 wentylatorowy o cechach:
-szerokość 410 mm
-głębokość 500 mm
-wyskość 47 mm
-wydajność 648-780 m^(3)/h
Switch Cisco Catalyst 2950 48 10/100 with 2 1000BaseSX, Standard Image (x2)
Router Cisco 2801 w/AC PWR,2FE,4slots(2HWIC),2PVDM,2AIM,IP BASE,64F/128D
APC Smart-UPS 2200VA USB & Serial…
... zobacz całą notatkę
