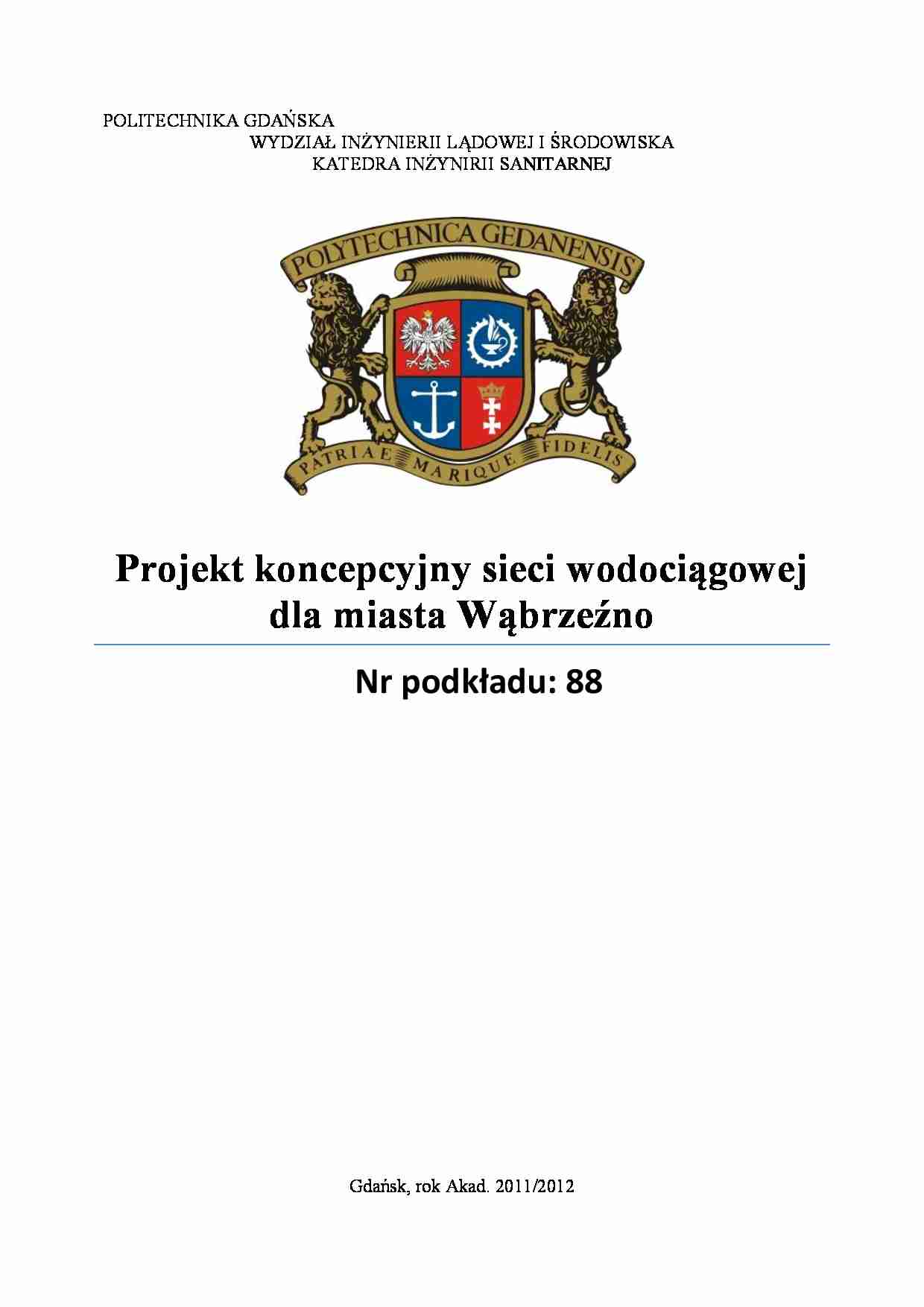

POLITECHNIKA GDAŃSKA WYDZIAŁ INŻYNIERII LĄDOWEJ I ŚRODOWISKA KATEDRA INŻYNIRII SANITARNEJ Projekt koncepcyjny sieci wodociągowej dla miasta Wąbrzeźno Gdańsk, rok Akad. 2011/2012 Nr podkładu: 88 2 Spis treści 1. Część opisowa .................................................................................................................3 1.1. Informacje wstępne ..................................................................................................3 1.1.1. Podstawa opracowania ......................................................................................3 1.1.2. Cel i zakres projektu ..........................................................................................3 1.1.3. Charakterystyka miasta .....................................................................................3 1.2. Charakterystyka elementów układu wodociągowego ................................................3 1.2.1. Ujęcie wody wraz ze stacją uzdatniania wody ...................................................3 1.2.2. Pompownie .......................................................................................................4 1.2.3. Struktura sieci i uzbrojenie ................................................................................4 1.2.4. Zbiorniki ...........................................................................................................5 1.3. Koncepcja strefowania sieci wodociągowej ..............................................................5 1.4. Piśmiennictwo ..........................................................................................................5 2. Obliczenia......................................................................................................................6 2.1. Dane wyjściowe .......................................................................................................6 2.2. Obliczenie liczby ludności ........................................................................................6 2.3. Obliczenie zapotrzebowania na wodę .......................................................................7 2.4. Zestawienie powierzchni poszczególnych poletek wraz z przydzielonymi klasami wyposażenia .......................................................................................................................9 2.5. Histogram rozbioru wody oraz zwymiarowanie zbiornika ...................................... 10 2.6. Obliczenie wydatków odcinkowych dla rozbioru maksymalnego i minimalnego .... 13 2.7. Wymiarowanie sieci metodą Crossa dla rozbioru minimalnego ............................. 15
(…)
….
Średnicę dna przyjęto: 25 m
Qdmax=18951 m3/d
Pojemność użytkowa zbiornika wynosi: 6,94%*18951= 1315 m3
Wysokość wody użytkowej: Hu= 2,7 m
Zapotrzebowanie wody na cele ppoż: Vppoż= 40 l/s= 400 m3
Wysokość wody ppoż: Hppoż= 0,8 m
Wysokość martwej warstwy zbiornika: Hm=0,5 m
Objętość martwa zbiornika: Vm= 245 m3
Objętość całkowita zbiornika: Vc= 1315+400+245= 1960 m3
Wysokość zbiornika: Hzb= 4 m
12
2.6…
