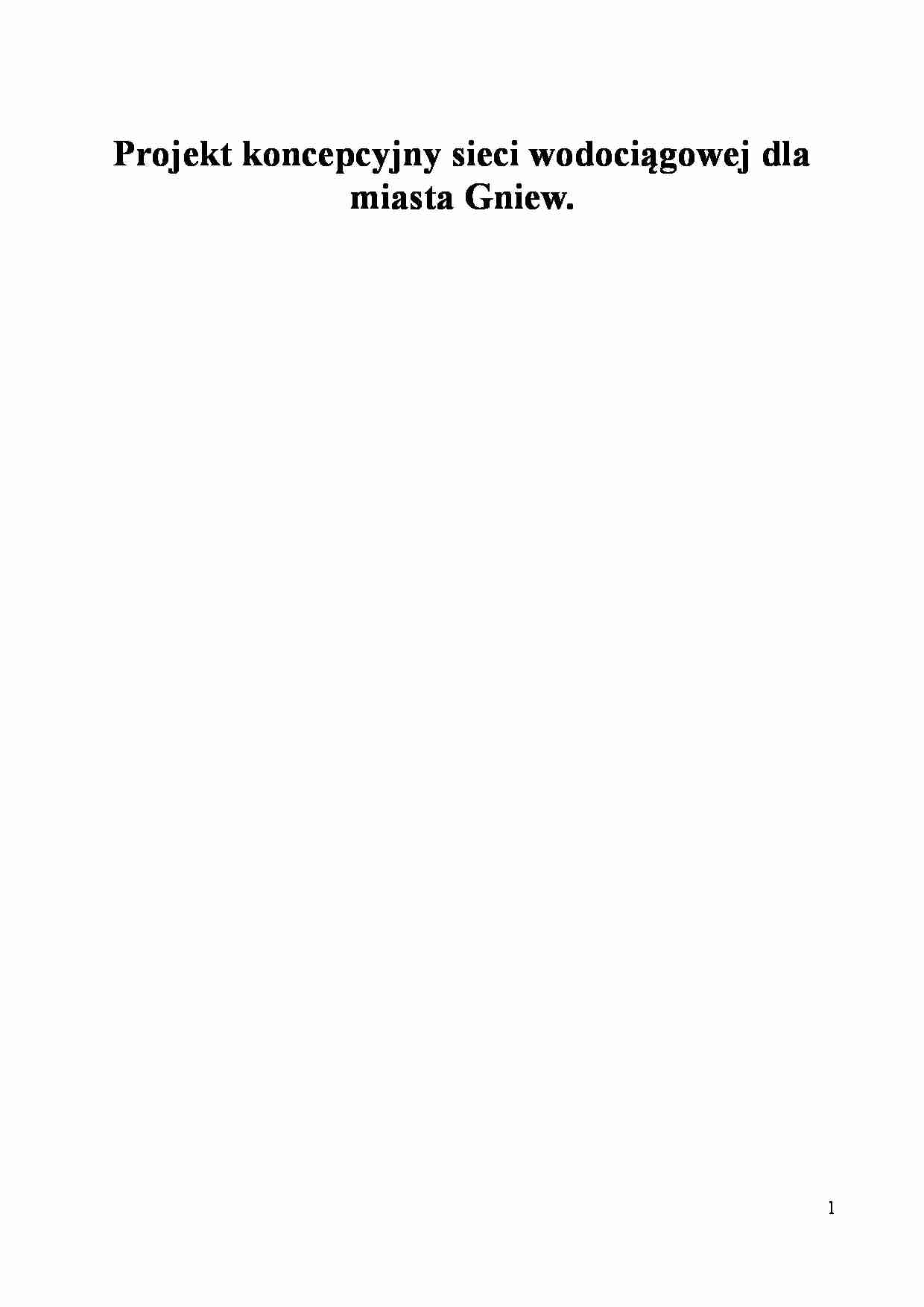

Projekt koncepcyjny sieci wodociągowej dla miasta Gniew. 1 1. Część opisowa. 3 1.1. Informacje wstępne. 3 1.1.1. Podstawa opracowania. 3 1.1.2. Cel i zakres projektu. 3 1.1.3. Charakterystyka miasta. 3 1.2. Charakterystyka elementów ukłdu wodociągowego. 4 1.2.1. Ujęcie wody wraz ze stacją uzdatniania. 4 1.2.2. Pompownie. 4 1.2.3. Struktura sieci wraz z uzbrojeniem. 4 1.2.4. Zbiorniki. 6 1.3. Koncepcja strefowania sieci wodociągowej. 6 1.4. Literatura. 6 2. Obliczenia. 7 2.1. Obliczenie liczby ludności. 7 2.2. Obliczenie zapotrzebowania na wodę. 8 2.3. Obliczenie wydatków odcinkowych. 11 2.3.1. Wydatki odcinkowe dla rozbioru minimalnego. 11 2.3.2. Wydatki odcinkowe dla rozbioru maksymalnego. 12 2.4. Histogram rozbioru wody i zwymiarowanie zbiornika wyrównawczego. 13 2.5. Obliczenie przewodów sieci rozgałęzieniowej dla rozbioru minimalnego, maksymalnego i maksymalnego + ppoż. 14 2.6. Obliczenie sieci pierścieniowej metodą Crossa. 15 2.6.1. Obliczenia dla rozbioru maksymalnego + ppoż. 15 2.6.2. Obliczenia dla rozbioru maksymalnego. 17 2.6.3. Obliczenia dla rozbioru minimalnego. 19 3. Załączniki. 20 3.1. Dobór pompy sieciowej. 21 3.2. Dobór pompy (pompownia II stopnia) 22 3.3. Dobór pompy (pompownia I stopnia) 23 4. Rysunki. 4.1. Plan sytuacyjno-wysokościowy miasta z projektowaną siecią wodociągową (skala 1:10000) 24 4.2. Schemat obliczeniowy sieci dla rozbioru maksymalnego+ppoż. 25 4.3. Schemat obliczeniowy sieci dla rozbioru maksymalnego. 26 4.4. Schemat obliczeniowy sieci dla rozbioru minimalnego. 27 4.5. Profile magistrali wodociągowych z liniami ciśnień. Strefowanie sieci wodociągowej. 28 4.6. Schemat ujęcia wody powierzchniowej. 29 4.7. Schemat uzdatniania wody. 30 5. Materiały dodatkowe. 31 2 1. Część opisowa. 1.1. Informacje wstępne. 1.1.1. Podstawa opracowania. Projekt koncepcyjny sieci wodociągowej dla miasta Gniew został opracowany na zlecenie Katedry Inżynierii Sanitarnej, Wydziału Inżynierii Lądowej i Środowiska w ramach przedmiotu Wodociągi. Podstawą projektu są dane uzyskane z planu zagospodarowania przestrzennego sporządzonego dla miejscowości Gniew, uzyskanego z Katedry Inżynierii Sanitarnej. Podstawowe dane wyjściowe oraz obliczenie liczby ludności. Numer tematu: 76. Rodzaj miejscowości: nowobudowana. Lokalizacja zbiornika: początkowy. Miasto: Gniew. Numer podkładu: 35. 1.1.2. Cel i zakres projektu. Celem projektu jest stworzenie projektu koncepcyjnego sieci wodociągowej
(…)
… wodę ze zbiornika wody czystej przez sieć do
zbiornika wieżowego (początkowego), parametry pompy zostały
umieszczone w punkcie 3.2.
Pompownia I stopnia: 1 pompa pompuje wodę z koryta rzeki do punktu
uzdatniania wody, parametry pompy zostały umieszczone w punkcie 3.3.
1.2.3. Struktura sieci wraz z uzbrojeniem.
Sieć składa się z dwóch pierścieni oraz sieci rozgałęzieniowej łączącej ujęcie
i zbiornik…
