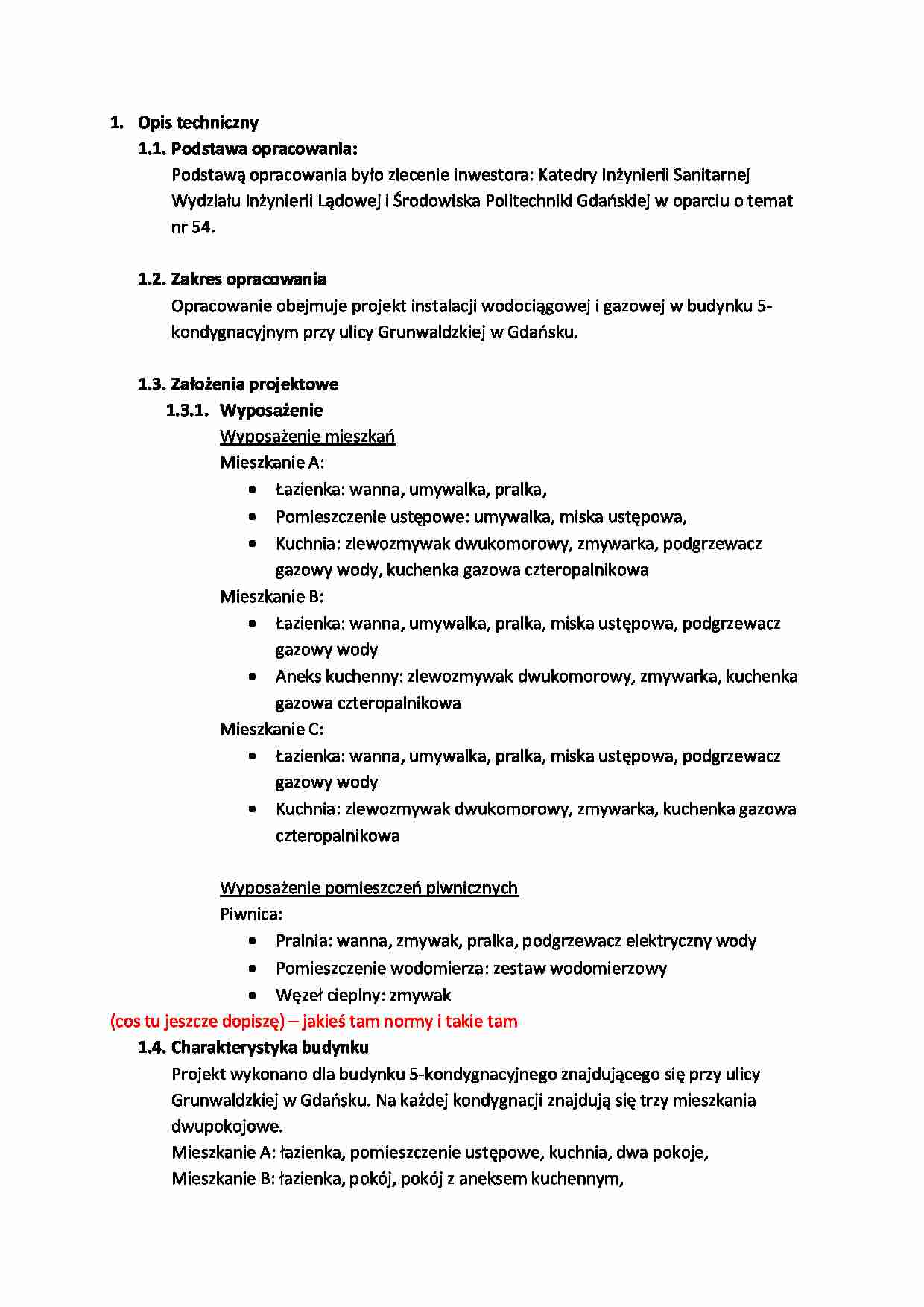

Projekt instalacji wodociągowej i gazowej - strona 1 Projekt instalacji wodociągowej i gazowej - strona 2 Projekt instalacji wodociągowej i gazowej - strona 3

Fragment notatki:

1.  Opis techniczny  1.1. Podstawa opracowania:  Podstawą opracowania było zlecenie inwestora: Katedry Inżynierii Sanitarnej  Wydziału Inżynierii Lądowej i Środowiska Politechniki Gdaoskiej w oparciu o temat  nr 54.    1.2. Zakres opracowania  Opracowanie obejmuje projekt instalacji wodociągowej i gazowej w budynku 5- kondygnacyjnym przy ulicy Grunwaldzkiej w Gdaosku.    1.3. Założenia projektowe  1.3.1.  Wyposażenie  Wyposażenie mieszkao  Mieszkanie A:    Łazienka: wanna, umywalka, pralka,    Pomieszczenie ustępowe: umywalka, miska ustępowa,    Kuchnia: zlewozmywak dwukomorowy, zmywarka, podgrzewacz  gazowy wody, kuchenka gazowa czteropalnikowa  Mieszkanie B:    Łazienka: wanna, umywalka, pralka, miska ustępowa, podgrzewacz  gazowy wody    Aneks kuchenny: zlewozmywak dwukomorowy, zmywarka, kuchenka  gazowa czteropalnikowa  Mieszkanie C:    Łazienka: wanna, umywalka, pralka, miska ustępowa, podgrzewacz  gazowy wody    Kuchnia: zlewozmywak dwukomorowy, zmywarka, kuchenka gazowa  czteropalnikowa    Wyposażenie pomieszczeo piwnicznych  Piwnica:    Pralnia: wanna, zmywak, pralka, podgrzewacz elektryczny wody    Pomieszczenie wodomierza: zestaw wodomierzowy    Węzeł cieplny: zmywak  (cos tu jeszcze dopiszę) – jakieś tam normy i takie tam  1.4. Charakterystyka budynku  Projekt wykonano dla budynku 5-kondygnacyjnego znajdującego się przy ulicy  Grunwaldzkiej w Gdaosku. Na każdej kondygnacji znajdują się trzy mieszkania  dwupokojowe.   Mieszkanie A: łazienka, pomieszczenie ustępowe, kuchnia, dwa pokoje,  Mieszkanie B: łazienka, pokój, pokój z aneksem kuchennym,  Mieszkanie C: łazienka, kuchnia, dwa pokoje,  Budynek jest podpiwniczony, w piwnicy znajdują się: komórki lokatorskie,  pomieszczenie wodomierza, pralnia, suszarnia oraz węzeł cieplny. Wysokośd  kondygnacji powtarzalnej wynosi 2,80 m (w świetle) , a wysokośd piwnicy 3 m.  Grubośd stropu wynosi 0,3 m.    1.5. Przewody uliczne  W odległości 3,5 metra od budynku przebiega wodociąg wykonany z rury żeliwnej,  ułożony ze spadkiem 0,004%.  W odległości 2 m od budynku przebiega gazociąg wykonany z rury stalowej, ułożony  ze spadkiem 0,005%.  W odległości 10,5 m od budynku przebiega przewód uliczny kanalizacji sanitarnej  wykonany z rury kamionkowej o średnicy 0,25 m ułożony ze spadkiem 0,004%.  W odległości 7,5 m od budynku przebiega przewód uliczny kanalizacji deszczowej  wykonany z rury betonowej o średnicy 0,3 m ułożony ze spadkiem 0,004%.    1.6. Lokalizacja urządzeń i przyborów sanitarnych w budynku

(…)

… w mieszkaniu B
1.9.3. Instalacja wodociągowa wody ciepłej w mieszkaniu C
1.9.4. Instalacja wodociągowa wody ciepłej w pomieszczeniu piwnicznym
1.10.
Instalacja wodociągowa
1.10.1. Przyłącze gazowe
1.10.2. Przewody rozprowadzające
1.10.3. Instalacja gazowa w mieszkaniu A
1.10.4. Instalacja gazowa w mieszkaniu B
1.10.5. Instalacja gazowa w mieszkaniu C
1.10.6.
2. Obliczenia
2.1. Obliczenia instalacji…
... zobacz całą notatkę
