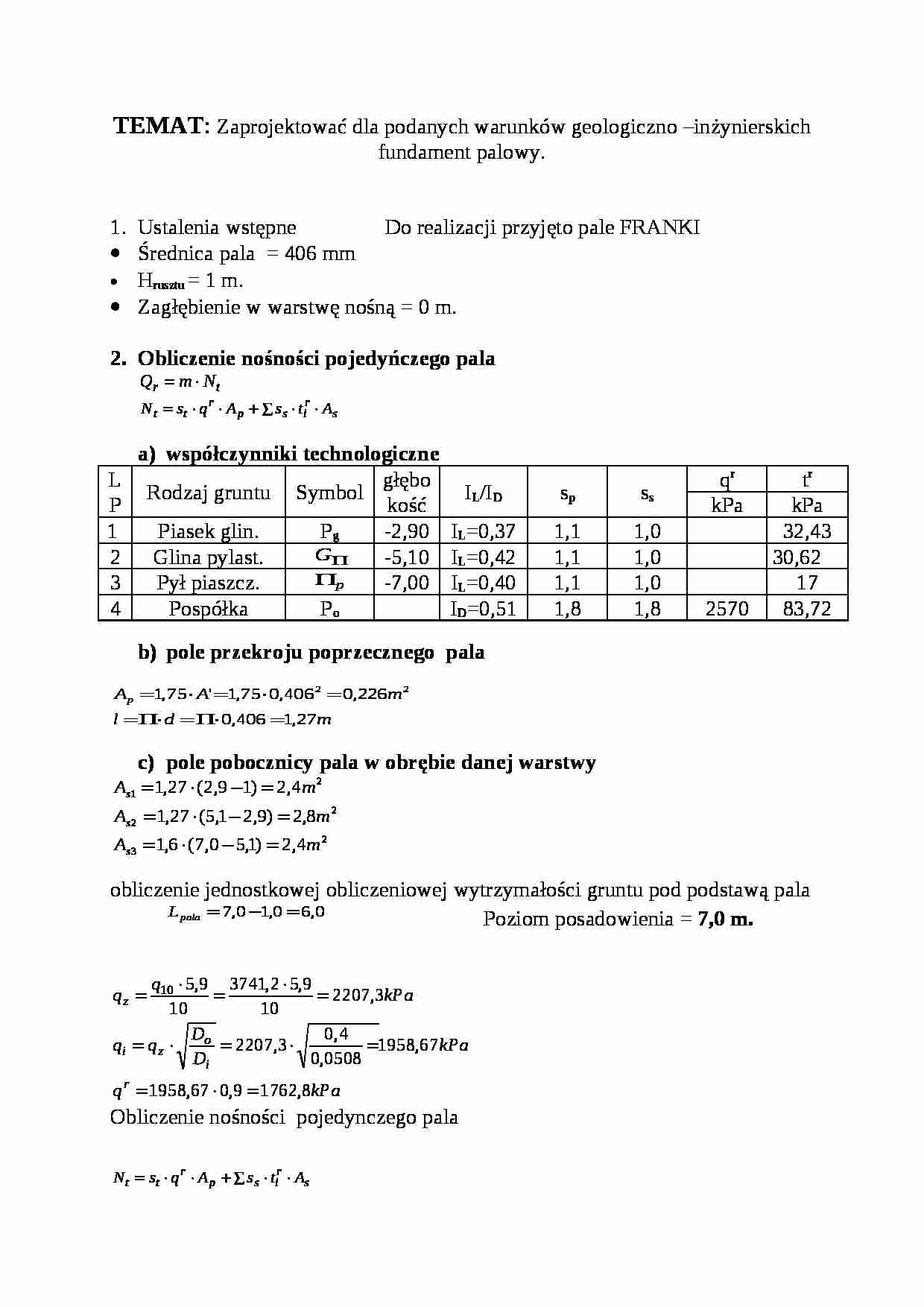

projekt fundamentu palowego - omówienie - strona 1 projekt fundamentu palowego - omówienie - strona 2 projekt fundamentu palowego - omówienie - strona 3

Fragment notatki:

TEMAT: Zaprojektować dla podanych warunków geologiczno -inżynierskich fundament palowy.
Ustalenia wstępne Do realizacji przyjęto pale FRANKI
Średnica pala = 406 mm
Hrusztu = 1 m.
Zagłębienie w warstwę nośną = 0 m.
Obliczenie nośności pojedyńczego pala
współczynniki technologiczne
LP
Rodzaj gruntu
Symbol
głębokość
IL/ID sp ss qr tr kPa
kPa
1
Piasek glin.
Pg -2,90
IL=0,37
1,1
1,0
32,43
2
Glina pylast.
-5,10
IL=0,42
1,1
1,0
30,62
3
Pył piaszcz.
-7,00
IL=0,40
1,1
1,0
17
4
Pospółka
Po ID=0,51
1,8
1,8
2570
83,72
pole przekroju poprzecznego pala pole pobocznicy pala w obrębie danej warstwy
obliczenie jednostkowej obliczeniowej wytrzymałości gruntu pod podstawą pala
Poziom posadowienia = 7,0 m. Obliczenie nośności pojedynczego pala
Obliczenie potrzebnej liczby pali
Rozmieszczenie pali Franki
Minimalna odległośc 3,5x0,406m.=1,42m.
Maxymalna odległość 8,0x0,406m.=3,25m.
5.Obliczenie pali pracujących w grupie
Zasięg strefy naprężeń
Nachodzą się strefy naprężeń dwóch sąsiednich pali
Sprawdzenie warunku I stanu granicznego
Maksymalna siła w palu
Warunek I stanu granicznego zostal spełniony
Mimośród
Słup projektowany należy przesunąć o wartość mimośrodu e=0,035m. do środka ciężkości płyty rusztu.
