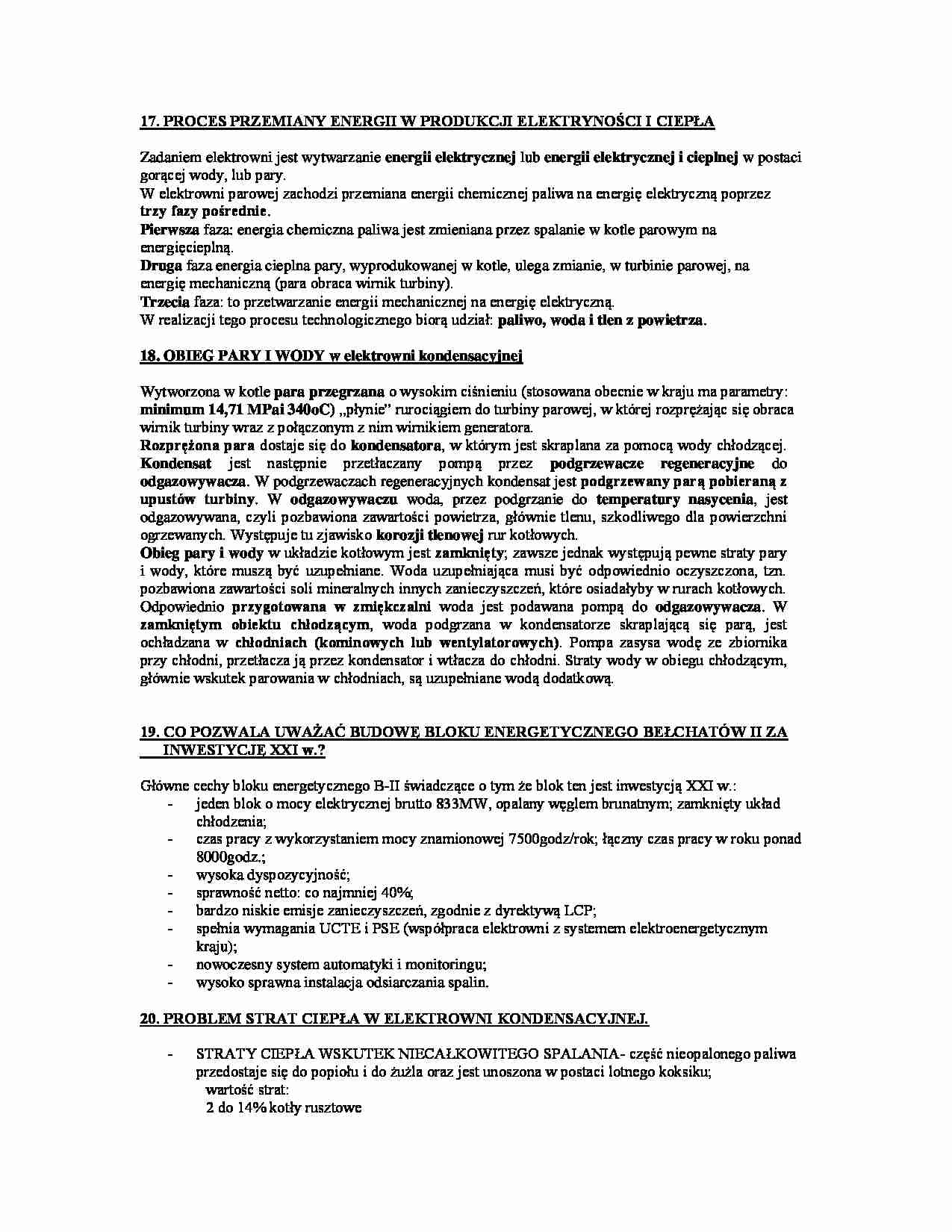

17. PROCES PRZEMIANY ENERGII W PRODUKCJI ELEKTRYNOŚCI I CIEPŁA
Zadaniem elektrowni jest wytwarzanie energii elektrycznej lub energii elektrycznej i cieplnej w postaci
gorącej wody, lub pary.
W elektrowni parowej zachodzi przemiana energii chemicznej paliwa na energię elektryczną poprzez
trzy fazy pośrednie.
Pierwsza faza: energia chemiczna paliwa jest zmieniana przez spalanie w kotle parowym na
energięcieplną.
Druga faza energia cieplna pary, wyprodukowanej w kotle, ulega zmianie, w turbinie parowej, na
energię mechaniczną (para obraca wirnik turbiny).
Trzecia faza: to przetwarzanie energii mechanicznej na energię elektryczną.
W realizacji tego procesu technologicznego biorą udział: paliwo, woda i tlen z powietrza.
18. OBIEG PARY I WODY w elektrowni kondensacyjnej
Wytworzona w kotle para przegrzana o wysokim ciśnieniu (stosowana obecnie w kraju ma parametry:
minimum 14,71 MPai 340oC) „płynie” rurociągiem do turbiny parowej, w której rozprężając się obraca
wirnik turbiny wraz z połączonym z nim wirnikiem generatora.
Rozprężona para dostaje się do kondensatora, w którym jest skraplana za pomocą wody chłodzącej.
Kondensat jest następnie przetłaczany pompą przez podgrzewacze regeneracyjne do
odgazowywacza. W podgrzewaczach regeneracyjnych kondensat jest podgrzewany parą pobieraną z
upustów turbiny. W odgazowywaczu woda, przez podgrzanie do temperatury nasycenia, jest
odgazowywana, czyli pozbawiona zawartości powietrza, głównie tlenu, szkodliwego dla powierzchni
ogrzewanych. Występuje tu zjawisko korozji tlenowej rur kotłowych.
Obieg pary i wody w układzie kotłowym jest zamknięty; zawsze jednak występują pewne straty pary
i wody, które muszą być uzupełniane. Woda uzupełniająca musi być odpowiednio oczyszczona, tzn.
pozbawiona zawartości soli mineralnych innych zanieczyszczeń, które osiadałyby w rurach kotłowych.
Odpowiednio przygotowana w zmiękczalni woda jest podawana pompą do odgazowywacza. W
zamkniętym obiektu chłodzącym, woda podgrzana w kondensatorze skraplającą się parą, jest
ochładzana w chłodniach (kominowych lub wentylatorowych). Pompa zasysa wodę ze zbiornika
przy chłodni, przetłacza ją przez kondensator i wtłacza do chłodni. Straty wody w obiegu chłodzącym,
głównie wskutek parowania w chłodniach, są uzupełniane wodą dodatkową.
19. CO POZWALA UWAŻAĆ BUDOWĘ BLOKU ENERGETYCZNEGO BEŁCHATÓW II ZA
INWESTYCJĘ XXI w.?
Główne cechy bloku energetycznego B-II świadczące o tym że blok ten jest inwestycją XXI w.:
- jeden blok o mocy elektrycznej brutto 833MW, opalany węglem brunatnym; zamknięty układ
chłodzenia;
- czas pracy z wykorzystaniem mocy znamionowej 7500godz/rok; łączny czas pracy w roku ponad
8000godz.;
- wysoka dyspozycyjność;
- sprawność netto: co najmniej 40%;
- bardzo niskie emisje zanieczyszczeń, zgodnie z dyrektywą LCP;
- spełnia wymagania UCTE i PSE (współpraca elektrowni z systemem elektroenergetycznym
kraju);
- nowoczesny system automatyki i monitoringu;
- wysoko sprawna instalacja odsiarczania spalin.
20. PROBLEM STRAT CIEPŁA W
... zobacz całą notatkę
