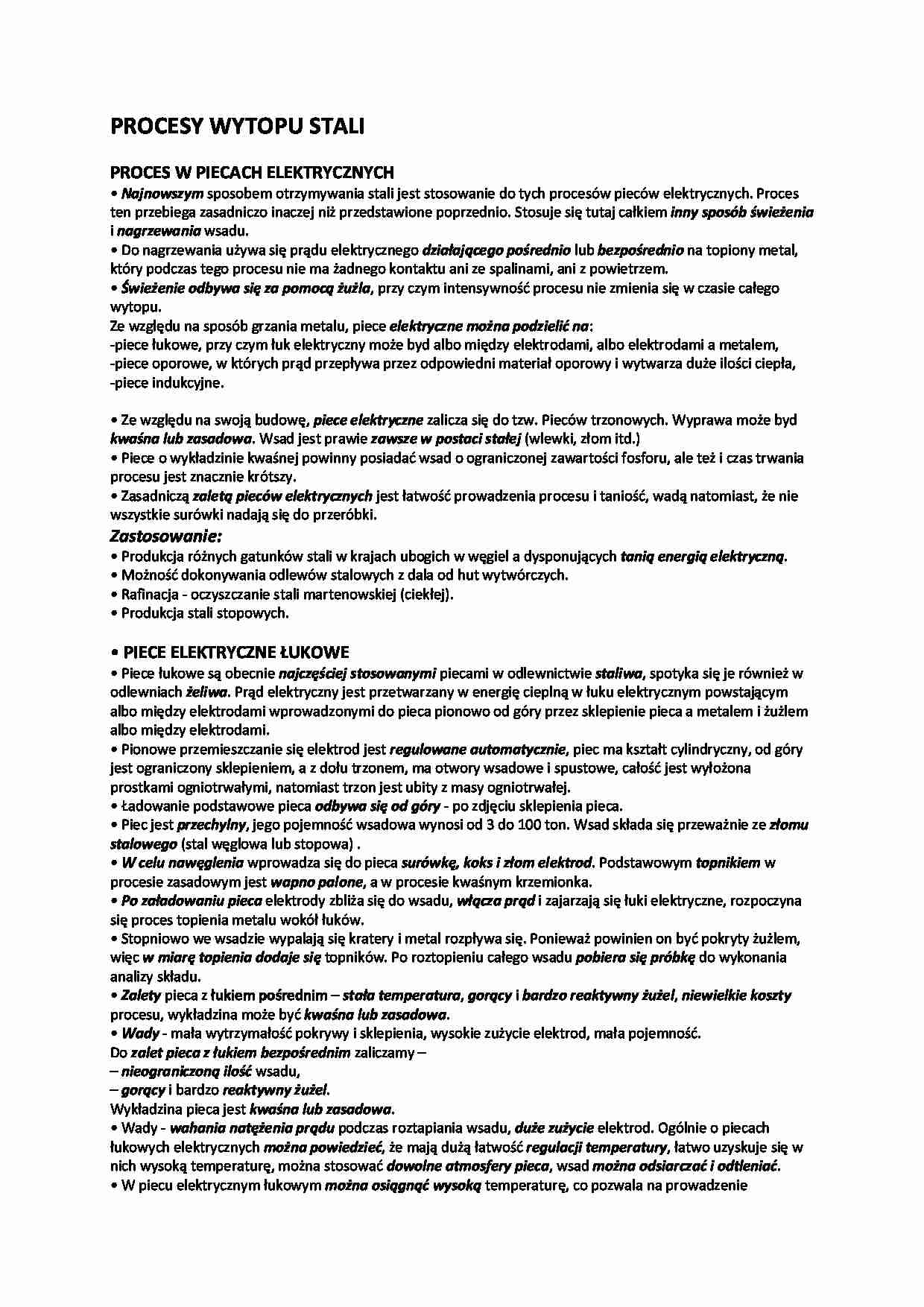

Procesy wytopu stali - omówienie - strona 1 Procesy wytopu stali - omówienie - strona 2 Procesy wytopu stali - omówienie - strona 3

Fragment notatki:

PROCESY WYTOPU STALI
PROCES W PIECACH ELEKTRYCZNYCH
• Najnowszym sposobem otrzymywania stali jest stosowanie do tych procesów pieców elektrycznych. Proces ten przebiega zasadniczo inaczej niż przedstawione poprzednio. Stosuje się tutaj całkiem inny sposób świeżenia i nagrzewania wsadu.
• Do nagrzewania używa się prądu elektrycznego działającego pośrednio lub bezpośrednio na topiony metal, który podczas tego procesu nie ma żadnego kontaktu ani ze spalinami, ani z powietrzem.
Świeżenie odbywa się za pomocą żużla, przy czym intensywność procesu nie zmienia się w czasie całego wytopu.
Ze względu na sposób grzania metalu, piece elektryczne można podzielić na:
-piece łukowe, przy czym łuk elektryczny może byd albo między elektrodami, albo elektrodami a metalem,
-piece oporowe, w których prąd przepływa przez odpowiedni materiał oporowy i wytwarza duże ilości ciepła,
-piece indukcyjne.
• Ze względu na swoją budowę, piece elektryczne zalicza się do tzw. Pieców trzonowych. Wyprawa może byd kwaśna lub zasadowa. Wsad jest prawie zawsze w postaci stałej (wlewki, złom itd.)
• Piece o wykładzinie kwaśnej powinny posiadać wsad o ograniczonej zawartości fosforu, ale też i czas trwania procesu jest znacznie krótszy.
• Zasadniczą zaletą pieców elektrycznych jest łatwość prowadzenia procesu i taniość, wadą natomiast, że nie wszystkie surówki nadają się do przeróbki.
Zastosowanie:
• Produkcja różnych gatunków stali w krajach ubogich w węgiel a dysponujących tanią energią elektryczną.
• Możność dokonywania odlewów stalowych z dala od hut wytwórczych.
• Rafinacja - oczyszczanie stali martenowskiej (ciekłej).
• Produkcja stali stopowych.
• PIECE ELEKTRYCZNE ŁUKOWE
• Piece łukowe są obecnie najczęściej stosowanymi piecami w odlewnictwie staliwa, spotyka się je również w odlewniach żeliwa. Prąd elektryczny jest przetwarzany w energię cieplną w łuku elektrycznym powstającym albo między elektrodami wprowadzonymi do pieca pionowo od góry przez sklepienie pieca a metalem i żużlem albo między elektrodami.
• Pionowe przemieszczanie się elektrod jest regulowane automatycznie, piec ma kształt cylindryczny, od góry jest ograniczony sklepieniem, a z dołu trzonem, ma otwory wsadowe i spustowe, całość jest wyłożona prostkami ogniotrwałymi, natomiast trzon jest ubity z masy ogniotrwałej.
• Ładowanie podstawowe pieca odbywa się od góry - po zdjęciu sklepienia pieca.
• Piec jest przechylny, jego pojemność wsadowa wynosi od 3 do 100 ton. Wsad składa się przeważnie ze złomu stalowego (stal węglowa lub stopowa) .
• W celu nawęglenia wprowadza się do pieca

(…)

… nagrzewanie, żużel z powodu jego niskiego przewodnictwa cieplnego pozostaje zimny natomiast metal jest gorący, mała pojemność kotliny.
PIECE ELEKTRYCZNE INDUKCYJNE
• Topienie indukcyjne w piecu elektrycznym indukcyjnym polega na tym, że metal znajduje się w zmiennym polu magnetycznym i tym samym indukują się w nim prądy wirowe powodujące wydzielanie się ciepła.
Piec taki działa na zasadzie transformatora…
… stopowych.
• PIECE ELEKTRYCZNE ŁUKOWE
• Piece łukowe są obecnie najczęściej stosowanymi piecami w odlewnictwie staliwa, spotyka się je również w odlewniach żeliwa. Prąd elektryczny jest przetwarzany w energię cieplną w łuku elektrycznym powstającym albo między elektrodami wprowadzonymi do pieca pionowo od góry przez sklepienie pieca a metalem i żużlem albo między elektrodami.
• Pionowe przemieszczanie…
