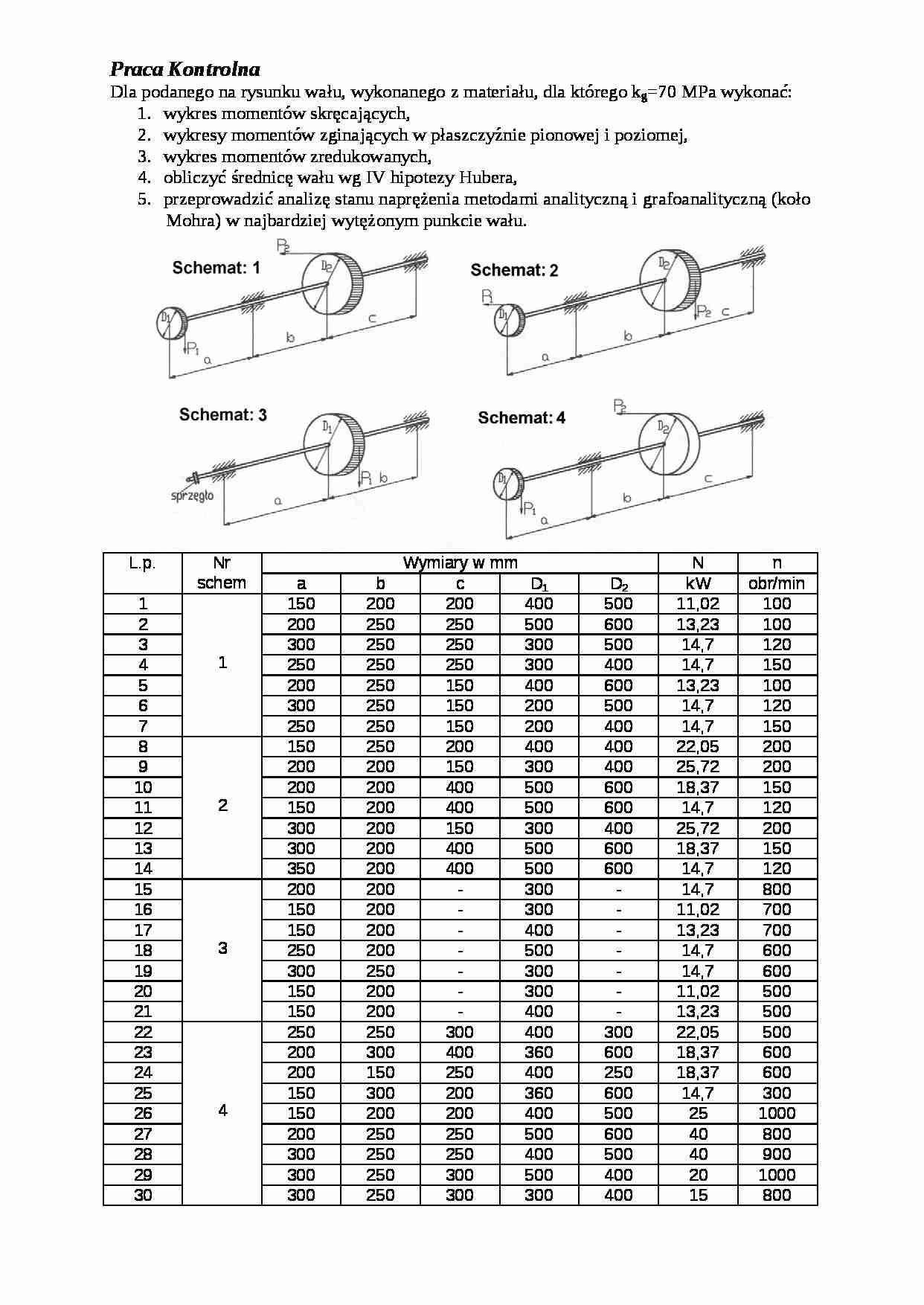

Praca Kontrolna
Dla podanego na rysunku wału, wykonanego z materiału, dla którego kg=70 MPa wykonać:
1. wykres momentów skręcających,
2. wykresy momentów zginających w płaszczyźnie pionowej i poziomej,
3. wykres momentów zredukowanych,
4. obliczyć średnicę wału wg IV hipotezy Hubera,
5. przeprowadzić analizę stanu naprężenia metodami analityczną i grafoanalityczną (koło
Mohra) w najbardziej wytężonym punkcie wału.
L.p.
Nr schem
Wymiary w mm
N
n
a
b
c
D1
D2
kW
obr/min
1
1
150
200
200
400
500
11,02
100
2
200
250
250
500
600
13,23
100
3
300
250
250
300
500
14,7
120
4
250
250
250
300
400
14,7
150
5
200
250
150
400
600
13,23
100
6
300
250
150
200
500
14,7
120
7
250
250
150
200
400
14,7
150
8
2
150
250
200
400
400
22,05
200
9
200
200
150
300
400
25,72
200
10
200
200
400
500
600
18,37
150
11
150
200
400
500
600
14,7
120
12
300
200
150
300
400
25,72
200
13
300
200
