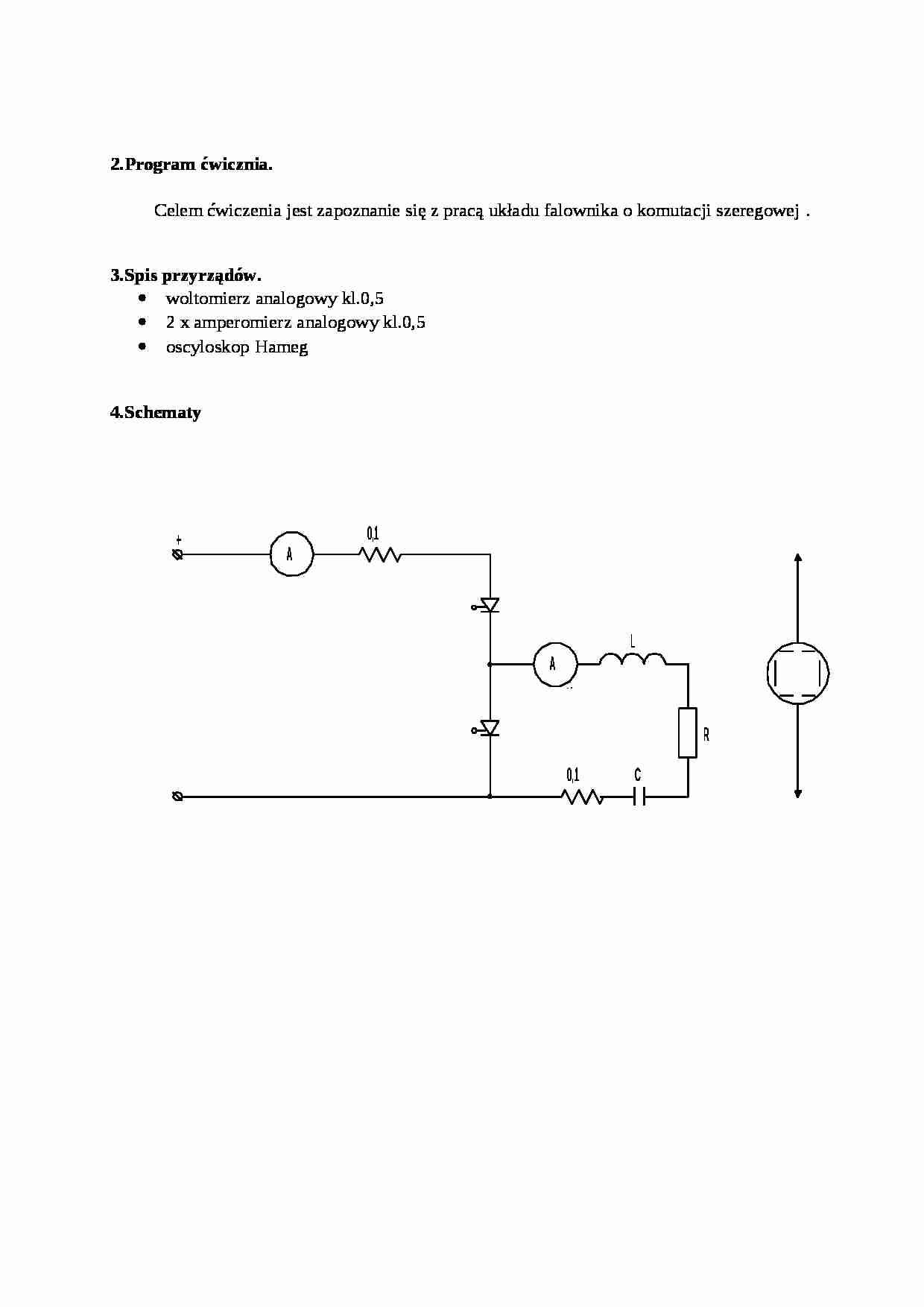

2.Program ćwicznia.
Celem ćwiczenia jest zapoznanie się z pracą układu falownika o komutacji szeregowej . 3.Spis przyrządów.
woltomierz analogowy kl.0,5 2 x amperomierz analogowy kl.0,5
oscyloskop Hameg 4.Schematy
5.Tabele.
tabela 5.1.
R0 ICM UCMp-p Uzas [Ω]
[A]
[V]
[V]
10,0
1,0
40,0
11,0
9,0
1,2
48,0
11,0
8,0
1,4
52,0
11,0
7,0
1,4
56,0
11,0
6,0
1,5
60,0
11,0
5,0
1,8
68,0
11,0
4,0
2,0
78,0
11,0
3,0
2,2
88,0
11,0
2,0
3,0
112,0
11,0
1,0
4,0
144,0
11,0
0,0
5,6
240,0
11,0
Tabela 5.2. R0=5Ω
Id Uzas I0 f
Pot [Ω]
[V]
[A]
[Hz]
[ W]
0,09
11,00
0,30
20,00
0,97
0,12
11,00
0,36
30,00
1,32
0,18
11,00
0,04
40,00
1,98
0,22
11,00
0,48
50,00
2,42
0,27
11,00
0,52
60,00
2,97
0,30
11,00
0,56
70,00
3,30
0,35
11,00
0,60
80,00
3,85
0,40
11,00
0,64
90,00
4,40
0,43
11,00
0,66
100,00
4,73
0,48
11,00
0,70
110,00
5,28
0,52
11,00
(…)
… zauważono:
- połączone elementy RLC stanowią obwód rezonansowy, który jest wlączany przez tyrystory - w każdym półokresie pracy falownika przez odbiornik płynie prąd o kształcie półfali sinusoidalnej tłumionej . Czas trwania impulsu równy jest półokresowi drgań własnych . - wartości szczytowe napięć kondensatora , odbiornika i tyrystorów zależą od wartości współczynnika dobroci obwodu rezonansowego .
- załączenie tyrystora T1 powoduje przyłączenie obwodu RLC do źródła napięcia stałego - w układzie falownika przedstawionym na rys.1 częstotliwość prądu wyjściowego jest mniejsza niż częstotliwość drgań własnych obwodu rezonansowego .
- w układzie falownika przedstawionym na rys.2 możliwe jest uzyskanie częstotliwości prądu wyjściowego większej niż częstotliwość drgań własnych .
falowniki szeregowe najczęściej są stosowane do zasilania nagrzewnic indukcyjnych oraz innych urządzeń charakteryzujących się niewielkimi zmianami parametrów. częstotliwość pracy falowników szeregowych z reguły nie przekracza 1kHz.
R0 [Ω]
ICM [A] Charakterystyka zależności ICM=f(R0)
Charakterystyka zależności UCM=f(R0)
R0 [Ω]
UCM [V]
Charakterystyka Pot=f(f) Pot [W] f
[Hz]
…
... zobacz całą notatkę
