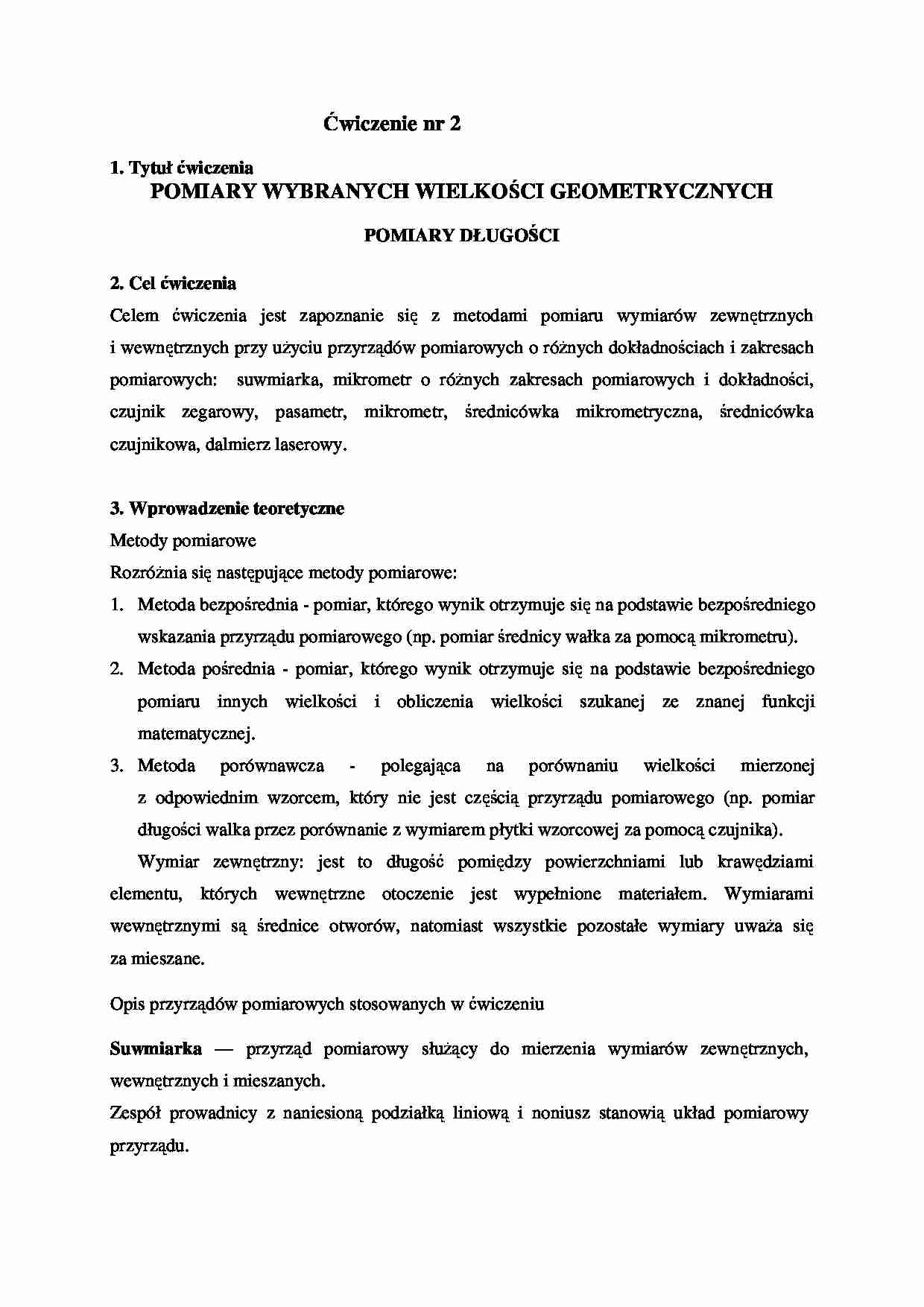

wiczenie nr 2 1. Tytuł wiczenia POMIARY WYBRANYCH WIELKO CI GEOMETRYCZNYCH POMIARY DŁUGO CI 2. Cel wiczenia Celem wiczenia jest zapoznanie si z metodami pomiaru wymiarów zewn trznych i wewn trznych przy u yciu przyrz dów pomiarowych o ró nych dokładno ciach i zakresach pomiarowych: suwmiarka, mikrometr o ró nych zakresach pomiarowych i dokładno ci, czujnik zegarowy, pasametr, mikrometr, rednicówka mikrometryczna, rednicówka czujnikowa, dalmierz laserowy. 3. Wprowadzenie teoretyczne Metody pomiarowe Rozró nia si nast puj ce metody pomiarowe: 1. Metoda bezpo rednia - pomiar, którego wynik otrzymuje si na podstawie bezpo redniego wskazania przyrz du pomiarowego (np. pomiar rednicy wałka za pomoc mikrometru). 2. Metoda po rednia - pomiar, którego wynik otrzymuje si na podstawie bezpo redniego pomiaru innych wielko ci i obliczenia wielko ci szukanej ze znanej funkcji matematycznej. 3. Metoda porównawcza - polegaj ca na porównaniu wielko ci mierzonej z odpowiednim wzorcem, który nie jest cz ci przyrz du pomiarowego (np. pomiar długo ci walka przez porównanie z wymiarem płytki wzorcowej za pomoc czujnika). Wymiar zewn trzny: jest to długo pomi dzy powierzchniami lub kraw dziami elementu, których wewn trzne otoczenie jest wypełnione materiałem. Wymiarami wewn trznymi s rednice otworów, natomiast wszystkie pozostałe wymiary uwa a si za mieszane. Opis przyrz dów pomiarowych stosowanych w wiczeniu Suwmiarka — przyrz d pomiarowy słu cy do mierzenia wymiarów zewn trznych, wewn trznych i mieszanych. Zespół prowadnicy z naniesion podziałk liniow i noniusz stanowi układ pomiarowy przyrz du. Najcz ciej spotykane noniusze liniowe umo liwiaj odczytywanie 0,1; 0,05; 0,02 warto ci wielko ci działki elementarnej. Ostatnio coraz cz ciej stosuje si suwmiarki ze wskazaniem cyfrowym i analogowym (z czujnikiem zegarowym). Podziałk noniusza mo na opisa równaniem (rys. 1) ; ; ) 1 ( n d e d mn nd L p n p n n = ± = = gdzie: Ln - długo noniusza, n - liczba działek elementarnych noniusza, dn - długo działki elementarnej noniusza dp - długo działki elementarnej prowadnicy, m - moduł noniusza, en - najmniejsza warto interpolacji wskaza noniusza. Rys. 1.
(…)
… kowadełko nastawne rub mikrometryczn ,
jest mikrometr umo liwiaj cy dokonanie pomiaru metod bezpo redni .
Mikrokator — czujnik spr ynowy słu cy do mierzenia wymiarów zewn trznych
metod porównawcz (rys. 5).
• •
Rys.5. Schemat budowy mikrokatora: 1 - trzpie pomiarowy, 2 - spr yna k towa,
3 - spr yna spiralna (pasek folii 0,005÷0,25 mm), 4- wskazówka, 5 - rurka z gliceryn
Unosz cy si trzpie pomiarowy nagina…
