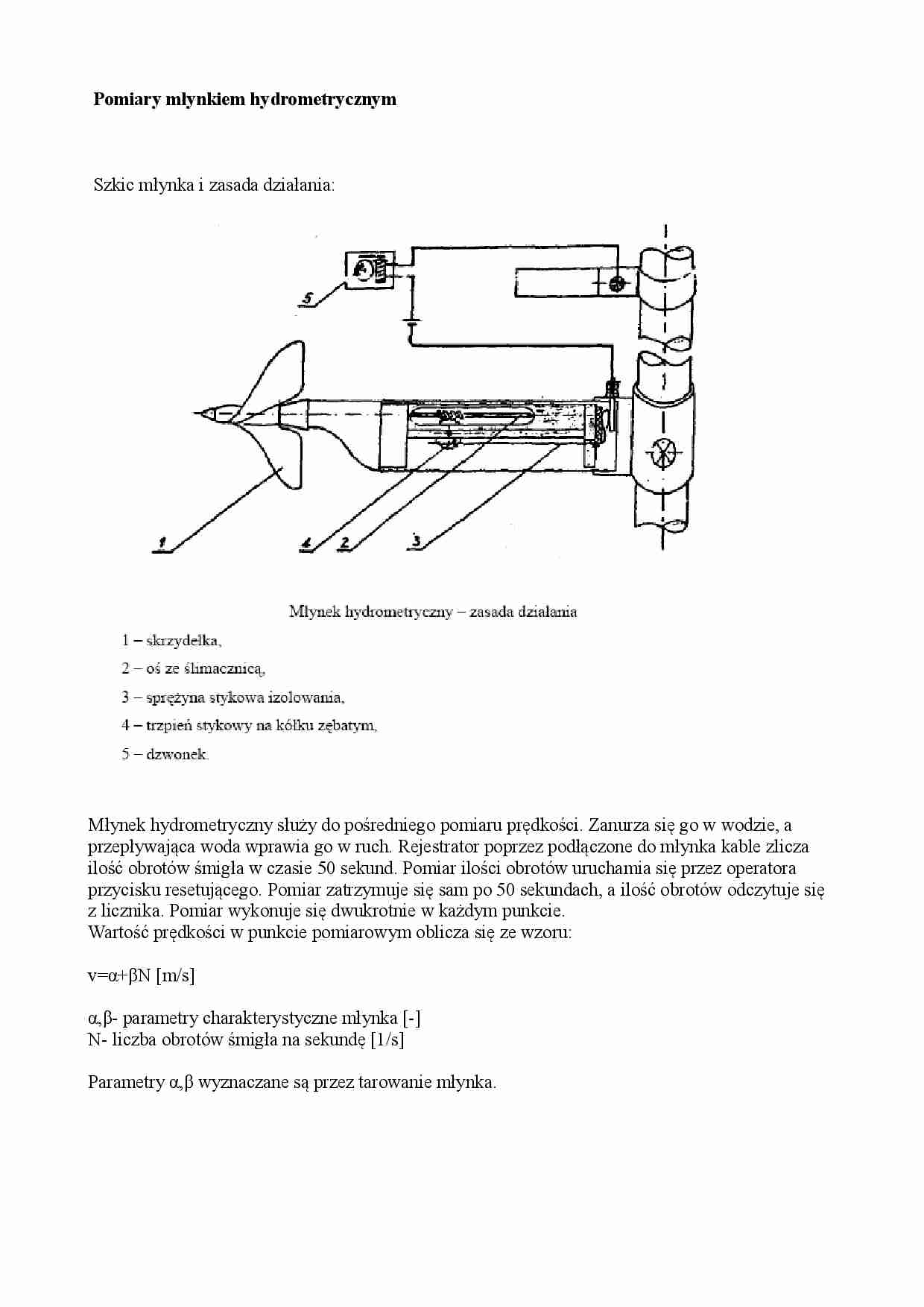

Pomiary młynkiem hydrometrycznym Szkic młynka i zasada działania: Młynek hydrometryczny służy do pośredniego pomiaru prędkości. Zanurza się go w wodzie, a przepływająca woda wprawia go w ruch. Rejestrator poprzez podłączone do młynka kable zlicza ilość obrotów śmigła w czasie 50 sekund. Pomiar ilości obrotów uruchamia się przez operatora przycisku resetującego. Pomiar zatrzymuje się sam po 50 sekundach, a ilość obrotów odczytuje się z licznika. Pomiar wykonuje się dwukrotnie w każdym punkcie. Wartość prędkości w punkcie pomiarowym oblicza się ze wzoru: v=α+βN [m/s] α,β- parametry charakterystyczne młynka [-] N- liczba obrotów śmigła na sekundę [1/s] Parametry α,β wyznaczane są przez tarowanie młynka. Opis metody pomiaru: Zmierzono szerokość zwierciadła wody. Następnie zmierzono głębokość rzeki w przekroju poprzecznym (w pionach rozmieszczonych co pół metra). Na podstawie zmierzonych głębokości ustalono ilość punktów pomiarowych w każdym pionie pomiarowym (piony pomiarowe rozmieszczone zostały co 1 metr). Następnie w pionach pomiarowych wykonano pomiar punktowy prędkości na różnych głębokościach. Pomiary wykonano przy użyciu młynka hydrometrycznego. Wyniki pomiarów prędkości w poszczególnych pionach pomiarowych służą do wykreślenia tachoid i izotach. Dziennik pomiarów hydrometrycznych: Rzeka: Reda Data: 29.06.2011 Przekrój: Wejherowo godzina stan [cm] warunki atmosferyczne Czas pomiaru: 50 s początek 9:00 koniec 11:00 Młynki: α β I 0,00935 0,15523 II 0,01517 0,15079 III 0,01434 0,14375 Nr pionu odległość liczba impulsów liczba obrotów mły nek V [-] [m] [m] [cm] [-] [-] [1/s] [-] [m/s] 1 1 0,68 10 45 39,67 0,79 I 0,13 33 41 27 81 80,00 1,60 II 0,26 75 84 44 103 103,67 2,07 III 0,31 105 103 2 2 0,64 10 43 42,00 0,84 I 0,14 41 27 73 74,00 1,48 II 0,24 75 44 95 96,00 1,92 III 0,29 97 3 3 0,66 10 66 62,67 1,25 I 0,20 62 60 27 71 76,67 1,53 II 0,25 83 76 44 109 107,33 2,15 III 0,32 109 104 4 4 0,6 10 125 128,00 2,56 I 0,41 131 27 143 144,50 2,89 II 0,45 146 44 143 143,00 2,86 III 0,43 143 głębokość pionu głębokość pomiaru od dna średnia liczba impulsów Nr pionu odległość liczba impulsów liczba obrotów mły nek V [-] [m] [m] [cm] [-] [-] [1/s] [-] [m/s] 5 5 0,38 10 64 66,50 1,33 I 0,22 69 6 6 0,28 10 15 20,00 0,40 I 0,07 25 7 7 0,55 10 13
