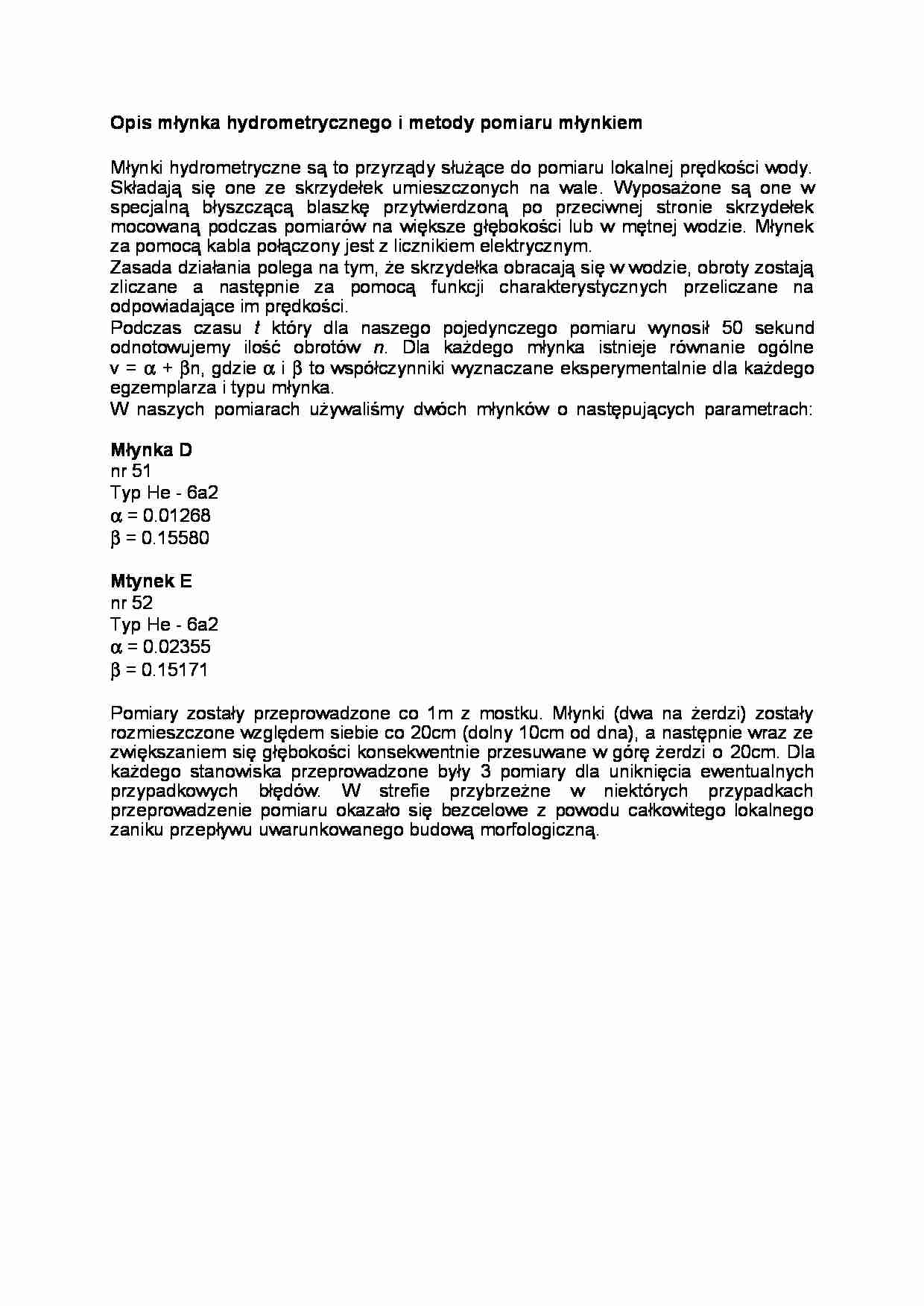

Opis młynka hydrometrycznego i metody pomiaru - strona 1

Fragment notatki:

Opis młynka hydrometrycznego i metody pomiaru młynkiem Młynki hydrometryczne są to przyrządy służące do pomiaru lokalnej prędkości wody.  Składają   się   one   ze   skrzydełek   umieszczonych   na   wale.  Wyposażone   są   one   w  specjalną   błyszczącą   blaszkę   przytwierdzoną   po   przeciwnej   stronie   skrzydełek  mocowaną podczas pomiarów na większe głębokości lub w mętnej wodzie. Młynek  za pomocą kabla połączony jest z licznikiem elektrycznym. Zasada działania polega na tym, że skrzydełka obracają się w wodzie, obroty zostają  zliczane   a   następnie   za   pomocą   funkcji   charakterystycznych   przeliczane   na  odpowiadające im prędkości. Podczas   czasu   t   który   dla   naszego   pojedynczego   pomiaru   wynosił  50  sekund  odnotowujemy   ilość   obrotów   n .   Dla   każdego   młynka   istnieje   równanie   ogólne v =  α + βn, gdzie α i β to współczynniki wyznaczane eksperymentalnie dla każdego  egzemplarza i typu młynka. W naszych pomiarach używaliśmy dwóch młynków o następujących parametrach: Młynka D nr 51 Typ He - 6a2 α = 0.01268 β = 0.15580 Mtynek E nr 52 Typ He - 6a2 α = 0.02355 β = 0.15171 Pomiary zostały przeprowadzone co 1m z mostku. Młynki (dwa na żerdzi) zostały  rozmieszczone względem siebie co 20cm (dolny 10cm od dna), a następnie wraz ze  zwiększaniem się głębokości konsekwentnie przesuwane w górę żerdzi o 20cm. Dla  każdego stanowiska przeprowadzone były  3  pomiary dla uniknięcia ewentualnych  przypadkowych   błędów.   W   strefie   przybrzeżne   w   niektórych   przypadkach  przeprowadzenie pomiaru okazało się bezcelowe z powodu całkowitego lokalnego  zaniku przepływu uwarunkowanego budową morfologiczną. ... zobacz całą notatkę
