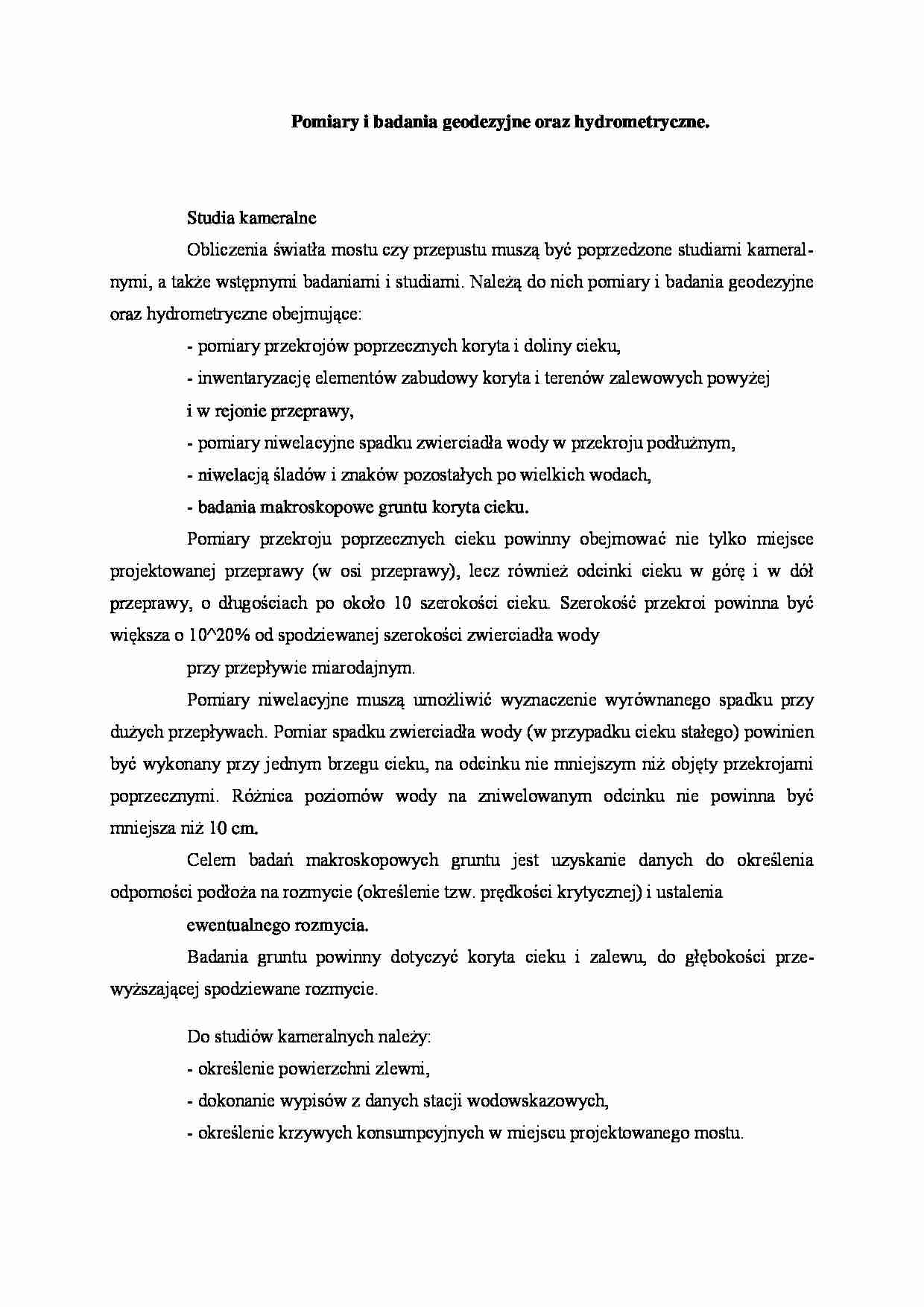

Pomiary i badania geodezyjne oraz hydrometryczne.
Studia kameralne
Obliczenia światła mostu czy przepustu muszą być poprzedzone studiami kameral­nymi, a także wstępnymi badaniami i studiami. Należą do nich pomiary i badania geodezyjne oraz hydrometryczne obejmujące:
- pomiary przekrojów poprzecznych koryta i doliny cieku,
- inwentaryzację elementów zabudowy koryta i terenów zalewowych powyżej
i w rejonie przeprawy,
- pomiary niwelacyjne spadku zwierciadła wody w przekroju podłużnym,
- niwelacją śladów i znaków pozostałych po wielkich wodach,
- badania makroskopowe gruntu koryta cieku.
Pomiary przekroju poprzecznych cieku powinny obejmować nie tylko miejsce projektowanej przeprawy (w osi przeprawy), lecz również odcinki cieku w górę i w dół przeprawy, o długościach po około 10 szerokości cieku. Szerokość przekroi powinna być większa o 10^20% od spodziewanej szerokości zwierciadła wody
przy przepływie miarodajnym.
Pomiary niwelacyjne muszą umożliwić wyznaczenie wyrównanego spadku przy dużych przepływach. Pomiar spadku zwierciadła wody (w przypadku cieku stałego) powinien być wykonany przy jednym brzegu cieku, na odcinku nie mniejszym niż objęty przekrojami poprzecznymi. Różnica poziomów wody na zniwelowanym od­cinku nie powinna być mniejsza niż 10 cm.
Celem badań makroskopowych gruntu jest uzyskanie danych do określenia odporności podłoża na rozmycie (określenie tzw. prędkości krytycznej) i ustalenia
ewentualnego rozmycia.
Badania gruntu powinny dotyczyć koryta cieku i zalewu, do głębokości prze­wyższającej spodziewane rozmycie.
Do studiów kameralnych należy:
- określenie powierzchni zlewni,
- dokonanie wypisów z danych stacji wodowskazowych,
- określenie krzywych konsumpcyjnych w miejscu projektowanego mostu.
