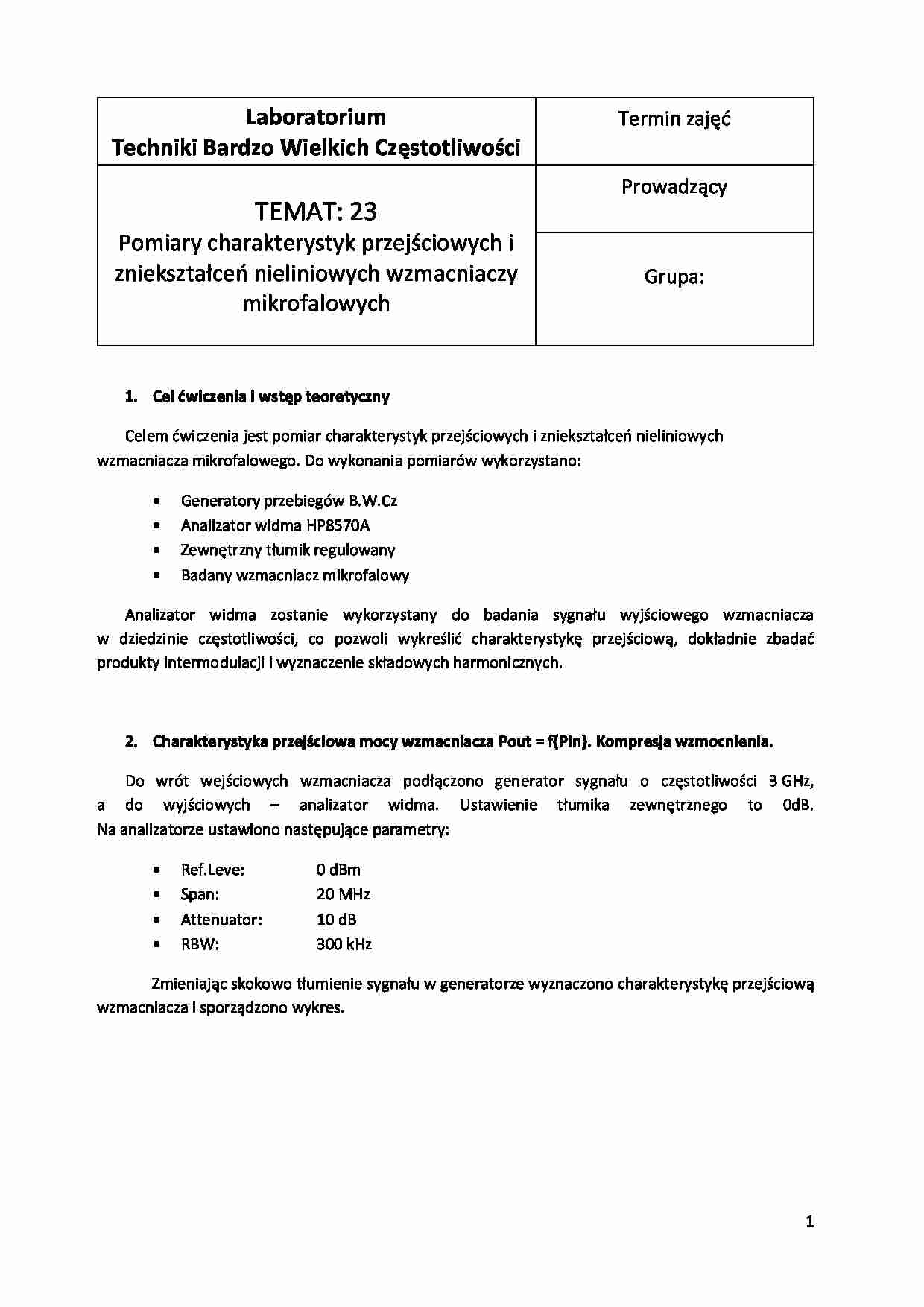

Laboratorium
Techniki Bardzo Wielkich Częstotliwości
Termin zajęd
Prowadzący
TEMAT: 23
Pomiary charakterystyk przejściowych i
zniekształceo nieliniowych wzmacniaczy
mikrofalowych
Grupa:
1. Cel ćwiczenia i wstęp teoretyczny
Celem dwiczenia jest pomiar charakterystyk przejściowych i zniekształceo nieliniowych
wzmacniacza mikrofalowego. Do wykonania pomiarów wykorzystano:




Generatory przebiegów B.W.Cz
Analizator widma HP8570A
Zewnętrzny tłumik regulowany
Badany wzmacniacz mikrofalowy
Analizator widma zostanie wykorzystany do badania sygnału wyjściowego wzmacniacza
w dziedzinie częstotliwości, co pozwoli wykreślid charakterystykę przejściową, dokładnie zbadad
produkty intermodulacji i wyznaczenie składowych harmonicznych.
2. Charakterystyka przejściowa mocy wzmacniacza Pout = f{Pin}. Kompresja wzmocnienia.
Do wrót wejściowych wzmacniacza podłączono generator sygnału o częstotliwości 3 GHz,
a do wyjściowych – analizator widma. Ustawienie tłumika zewnętrznego to 0dB.
Na analizatorze ustawiono następujące parametry:




Ref.Leve:
Span:
Attenuator:
RBW:
0 dBm
20 MHz
10 dB
300 kHz
Zmieniając skokowo tłumienie sygnału w generatorze wyznaczono charakterystykę przejściową
wzmacniacza i sporządzono wykres.
1
Tabela 1: Pomiary mocy wejściowej i wyjściowej wzmacniacza
Tłumienie
na generatorze [-dBm]
97
93
90
87
83
80
76
73
69
65
62
59
56
53
50
47
45
42
Odczyt
na analizatorze [-dBm]
60
58
56
53
50
46
43
40
36
32
29
26
23
20
17
14
12
10
Rys. 1: Charakterystyka przejściowa wzmacniacza
2
Z charakterystyki można odczytad moc wejściową i wyjściową, dla których następuje kompresja
wzmocnienia o 1dB.
−44 = 10log
PIN W
PIN W
PIN W
= −4,4 = ... zobacz całą notatkę
