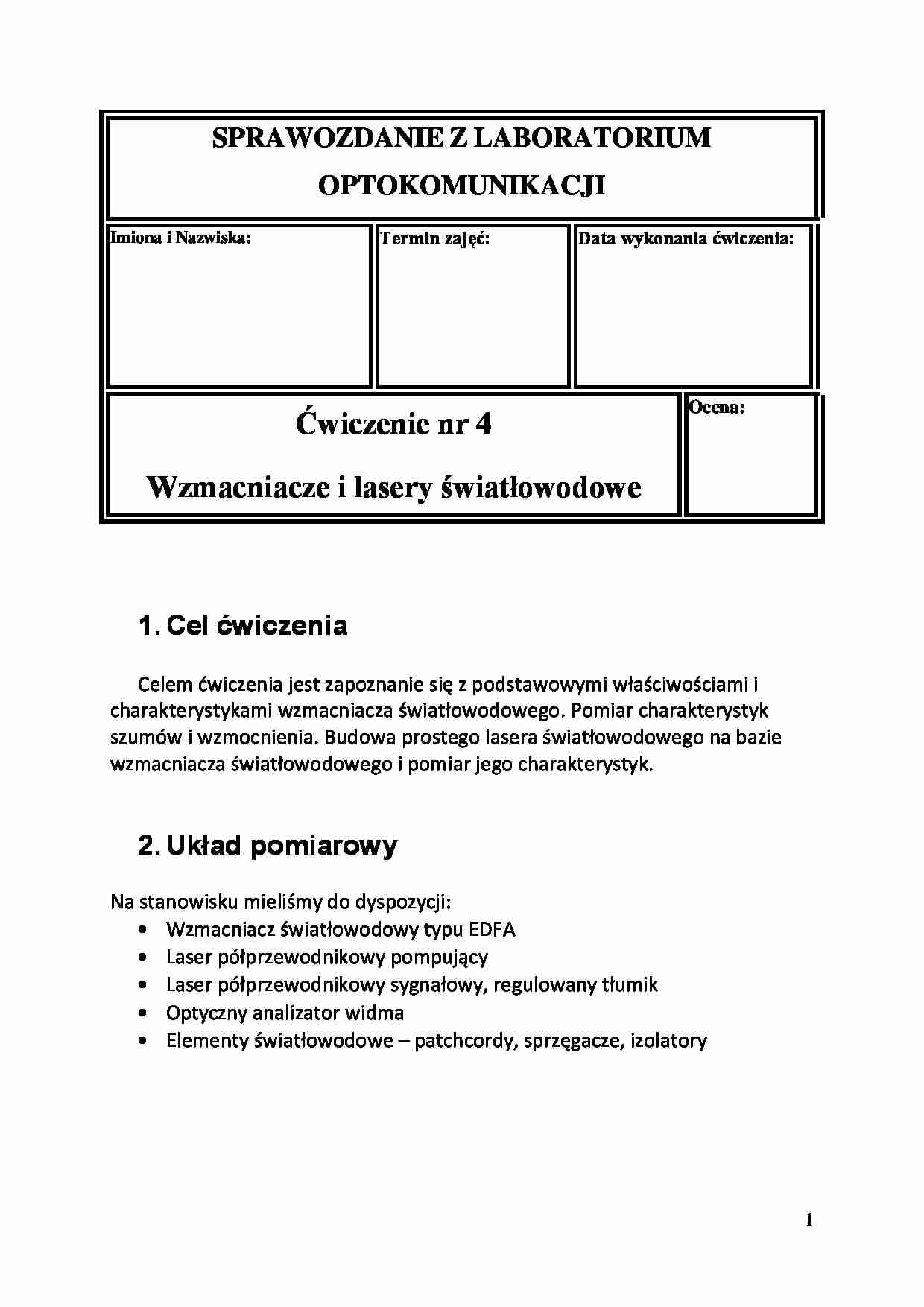

SPRAWOZDANIE Z LABORATORIUM
OPTOKOMUNIKACJI
Imiona i Nazwiska:
Termin zajęć:
Data wykonania ćwiczenia:
Ćwiczenie nr 4
Wzmacniacze i lasery światłowodowe
Ocena:
Cel ćwiczenia
Celem ćwiczenia jest zapoznanie się z podstawowymi właściwościami i charakterystykami wzmacniacza światłowodowego. Pomiar charakterystyk szumów i wzmocnienia. Budowa prostego lasera światłowodowego na bazie wzmacniacza światłowodowego i pomiar jego charakterystyk.
Układ pomiarowy
Na stanowisku mieliśmy do dyspozycji:
Wzmacniacz światłowodowy typu EDFA
Laser półprzewodnikowy pompujący
Laser półprzewodnikowy sygnałowy, regulowany tłumik
Optyczny analizator widma
Elementy światłowodowe - patchcordy, sprzęgacze, izolatory
W punkcie trzecim układ pomiarowy wyglądał następująco:
Rys. 1 - Układ pomiarowy do wyznaczenia mocy odniesienia wzmacniacza
W punkcie czwartym układ pomiarowy wyglądał następująco:
Światłowód domieszkowany jonami erbu
Wej. Pompowanie współbieżne Pompowanie przeciwbieżne Wyj.
Rys. 2 - Układ pomiarowy do wyznaczenia charakterystyki mocy wejściowej od tłumienia
Pomiary
Wszystkie pomiary wykonane zostały przy użyciu lasera sygnałowego generującego falę o długości 1550nm.
Pomiar mocy wejściowej (mocy odniesienia) wzmacniacza.
Pomiar wykonaliśmy przy ustawieniu tłumika sygnału na 0 dB (brak tłumienia) oraz przy braku wzmocnienia. Układ pomiarowy przedstawiony został na rys. 1.
Moc na wejściu wyniosła -6 dBm.
Pomiar mocy wyjściowej wzmacniacza.
Z krokiem 5dB zwiększaliśmy tłumienie sygnału wejściowego i odczytywaliśmy na analizatorze wartość mocy sygnału wyjściowego. Pomiary wykonaliśmy dla czterech konfiguracji:
Obie pompy wyłączone
Pompa współbieżna włączona, przeciwbieżna wyłączona
Pompa przeciwbieżna włączona, współbieżna wyłączona
Obie pompy włączone


(…)

… do mocy wyjściowej sygnału wykonaliśmy dla 4 konfiguracji:
Obie pompy wyłączone
Pompa współbieżna włączona, przeciwbieżna wyłączona
Pompa przeciwbieżna włączona, współbieżna wyłączona
Obie pompy włączone
W przypadku obu pomp wyłączonych, moc wyjściowa była bardzo słaba. Już przy tłumieniu tłumika równym 35dB poziom sygnału wyjściowego był na poziomie szumów (Wykres 1).
W przypadkach, kiedy jedna pompa…
… odniesienia wzmacniacza
W punkcie czwartym układ pomiarowy wyglądał następująco:
Światłowód domieszkowany jonami erbu
Wej. Pompowanie współbieżne Pompowanie przeciwbieżne Wyj.
Rys. 2 - Układ pomiarowy do wyznaczenia charakterystyki mocy wejściowej od tłumienia
Pomiary
Wszystkie pomiary wykonane zostały przy użyciu lasera sygnałowego generującego falę o długości 1550nm.
Pomiar mocy wejściowej (mocy…
