1. Cel ćwiczenia:
Celem pomiaru jest wyznaczenie wielkości charakteryzujących pracę wentylatora oraz sporządzenie jej krzywych charakterystycznych.
2. Przebieg ćwiczenia:
Stanowisko pomiarowe (rys. l) składa się z wentylatora (1), układu rurociągów: ssawnego (2)
i tłocznego (3) oraz armatury i przyrządów pomiarowych. Wentylator napędzany jest silnikiem prądu stałego (10) typu szeregowo-bocznikowego, z płynną regulacją obrotów przy użyciu sterownika tyrystorowego (11). Całość tworzy układ obiegowy otwarty, umożliwiający przepływ powietrza w przypadku pracy wentylatora.

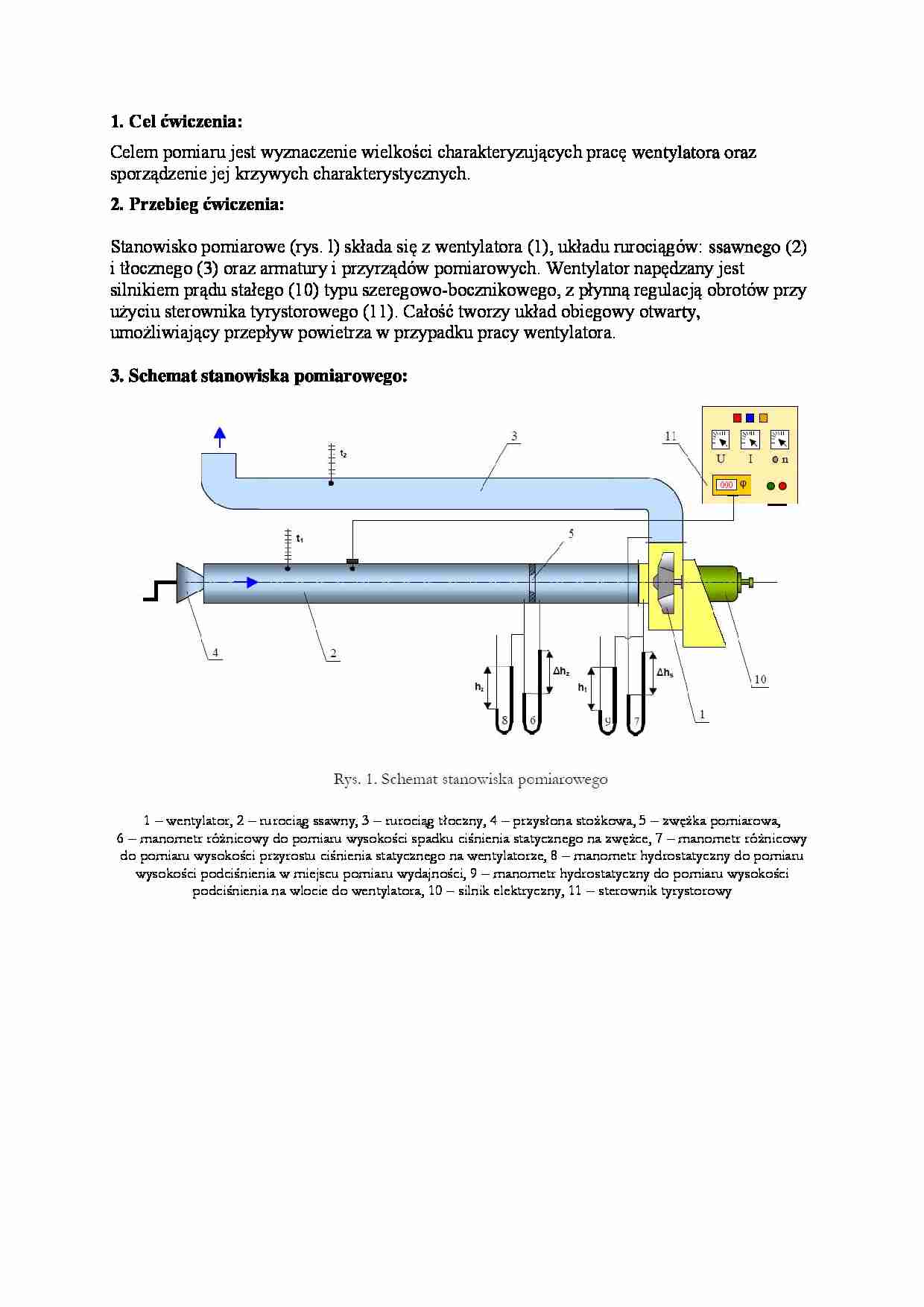

3. Schemat stanowiska pomiarowego:
1 - wentylator, 2 - rurociąg ssawny, 3 - rurociąg tłoczny, 4 - przysłona stożkowa, 5 - zwężka pomiarowa,
6 - manometr różnicowy do pomiaru wysokości spadku ciśnienia statycznego na zwężce, 7 - manometr różnicowy do pomiaru wysokości przyrostu ciśnienia statycznego na wentylatorze, 8 - manometr hydrostatyczny do pomiaru
wysokości podciśnienia w miejscu pomiaru wydajności, 9 - manometr hydrostatyczny do pomiaru wysokości
podciśnienia na wlocie do wentylatora, 10 - silnik elektryczny, 11 - sterownik tyrystorowy
4. Tabela pomiarowa i wynikowa:
a) tabela pomiarowa:
b) tabela wynikowa: 5. Przykładowe obliczenia (dla obciążenia nr 1):
a)ciśnienie bezwzględne pz w rurociągu wlotowym w miejscu pomiaru strumienia objętości :
gdzie:
- ciśnienie otoczenia, Pa;
- gęstość wody w warunkach pomiaru, - wysokość podciśnienia wskazana przez manometr hydrostatyczny , m;
g - przyspieszenie ziemskie; g =9,81m/s2;
Ponieważ , różnica wysokości słupa powietrza między osią rurociągu a manometrem została pominięta.
b) stopień zawilżenia powietrza X w miejscu pomiaru strumienia objętościqv(na kryzie):
gdzie:
- wilgotność względna powietrza, %;
- ciśnienie nasycenia pary wodnej w warunkach pomiaru (dla temperatury t1), Pa;
Pa dla t = 19 ˚C.
c) gęstość powietrza
