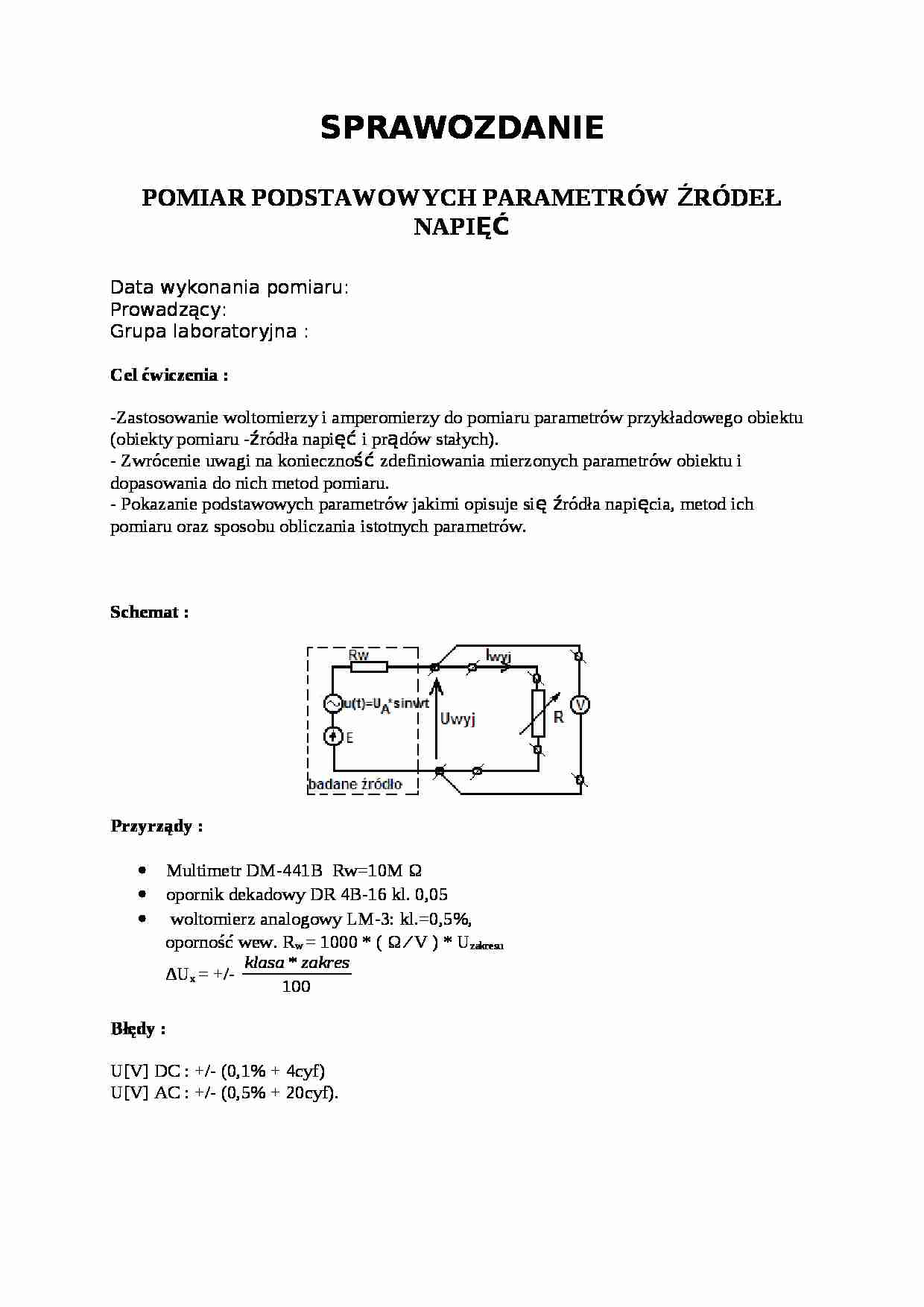

SPRAWOZDANIE
POMIAR PODSTAWOWYCH PARAMETRÓW ŹRÓDEŁ NAPIĘĆ
Data wykonania pomiaru: Prowadzący: Grupa laboratoryjna : Cel ćwiczenia : -Zastosowanie woltomierzy i amperomierzy do pomiaru parametrów przykładowego obiektu
(obiekty pomiaru -źródła napięć i prądów stałych).
- Zwrócenie uwagi na konieczność zdefiniowania mierzonych parametrów obiektu i dopasowania do nich metod pomiaru.
- Pokazanie podstawowych parametrów jakimi opisuje się źródła napięcia, metod ich
pomiaru oraz sposobu obliczania istotnych parametrów.
Schemat :
Przyrządy :
Multimetr DM-441B Rw=10M Ω
opornik dekadowy DR 4B-16 kl. 0,05
woltomierz analogowy LM-3: kl.=0,5%,
oporność wew. Rw = 1000 * ( Ω / V ) * Uzakresu ∆Ux = +/- Błędy : U[V] DC : +/- (0,1% + 4cyf)
U[V] AC : +/- (0,5% + 20cyf).
Tabele pomiarowe :
Źródło napięcia 1
R[OHM]
U[V]
I[A]
AC U[mV]
2000
4,865
0,0024325
0,01
1900
4,86
0,002557895
0,01
1800
4,859
0,002699444
0,01
1700
4,856
0,002856471
0,01
1600
4,852
0,0030325
0,01
1500
4,849
0,003232667
0,01
1400
4,846
0,003461429
0,01
1300
4,841
0,003723846
0,01
1250
4,836
0,0038688
0,01
1200
4,834
0,004028333
0,01
1150
4,831
0,00420087
0,01
1100
4,826
0,004387273
0,01
1050
4,823
0,004593333
0,01
1000
4,818
0,004818
0,01
950
4,813
0,005066316
0,01
900
4,809
0,005343333
0,01


(…)

… wykresów i wyników pomiarów, można dojść do wniosku, ze rezystancja źródeł jest
stała, aż do przekroczenia pewnej granicznej wartości prądu, bądź napięcia. Do tego momentu charakterystykę
prądowo napięciową opisuje funkcja liniowa, w tym kontekście można mówić o zakresach pracy
przyrządów jako źródeł prądowych, bądź napięciowych. Obliczony dla źródła napięcia stałego współczynnik tętnień przyjmuje…
