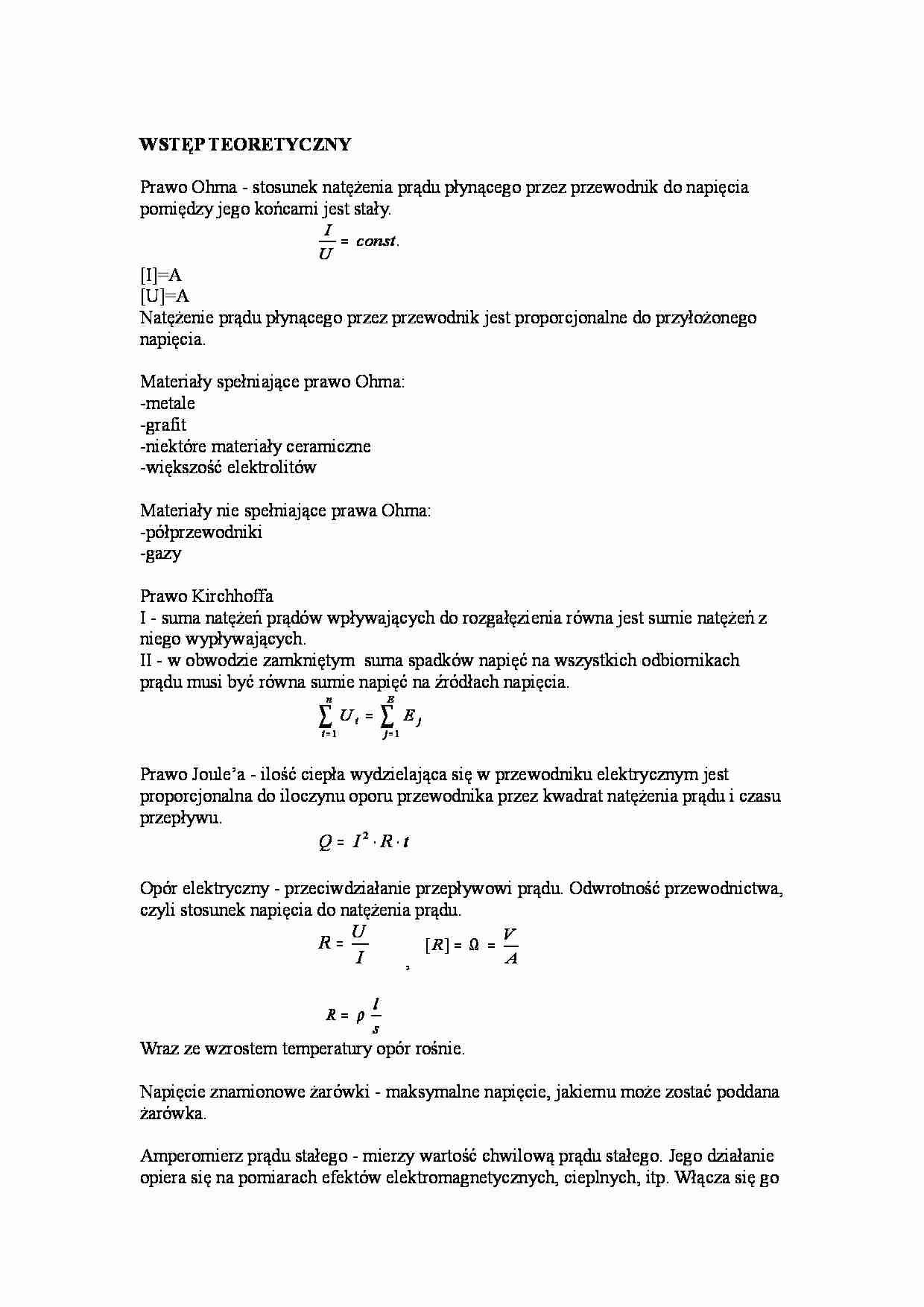

WSTĘP TEORETYCZNY Prawo Ohma - stosunek natężenia prądu płynącego przez przewodnik do napięcia pomiędzy jego końcami jest stały. . const U I = [I]=A [U]=A Natężenie prądu płynącego przez przewodnik jest proporcjonalne do przyłożonego napięcia. Materiały spełniające prawo Ohma: -metale -grafit -niektóre materiały ceramiczne -większość elektrolitów Materiały nie spełniające prawa Ohma: -półprzewodniki -gazy Prawo Kirchhoffa I - suma natężeń prądów wpływających do rozgałęzienia równa jest sumie natężeń z niego wypływających. II - w obwodzie zamkniętym suma spadków napięć na wszystkich odbiornikach prądu musi być równa sumie napięć na źródłach napięcia. ∑ ∑ = = = E j j n i i E U 1 1 Prawo Joule’a - ilość ciepła wydzielająca się w przewodniku elektrycznym jest proporcjonalna do iloczynu oporu przewodnika przez kwadrat natężenia prądu i czasu przepływu. t R I Q ⋅ ⋅ = 2 Opór elektryczny - przeciwdziałanie przepływowi prądu. Odwrotność przewodnictwa, czyli stosunek napięcia do natężenia prądu. I U R = , A V R = Ω = ] [ s l R ρ = Wraz ze wzrostem temperatury opór rośnie. Napięcie znamionowe żarówki - maksymalne napięcie, jakiemu może zostać poddana żarówka. Amperomierz prądu stałego - mierzy wartość chwilową prądu stałego. Jego działanie opiera się na pomiarach efektów elektromagnetycznych, cieplnych, itp. Włącza się go szeregowo w obwód elektryczny, w związku z czym jego istotną cechą jest niewielka oporność wewnętrzna. Woltomierz prądu stałego - dokonuje pomiarów napięcia elektrycznego, włącza się go do obwodu w sposób równoległy. Posiada opornik o dużej rezystencji wewnętrznej i mierzy natężenie prądu przy znanej dużej oporności wewnętrznej woltomierza. Moc żarówki - I U P ⋅ = Praca prądu elektrycznego - t P W ⋅ = Natężenie prądu elektrycznego - dt dq I = Stosunek wartości ładunku przepływającego przez daną powierzchnię do czasu jego przepływu. Napięcie elektryczne - ] [ 1 1 1 U C I V = = Różnica potencjałów między dwoma punktami obwodu elektrycznego. OPRACOWANIE WYNIKÓW POMIARU Napięcie znamionowe żarówki : 24V Moc znamionowa żarówki: 21W Natężenie prądu płynącego przez żarówkę przy napięciu znamionowym
