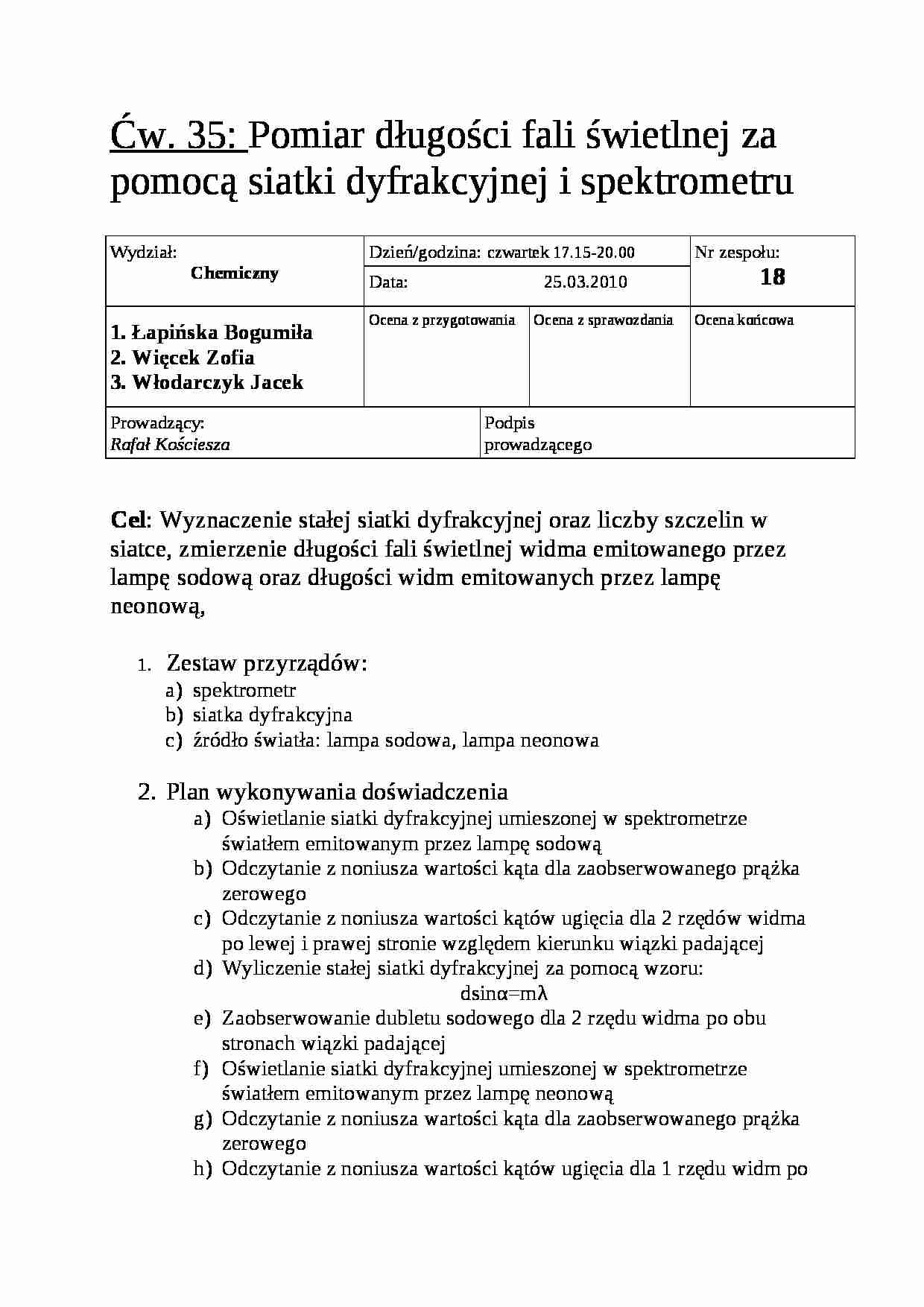

Ćw. 35: Pomiar długości fali świetlnej za pomocą siatki dyfrakcyjnej i spektrometru
Wydział:
Chemiczny
Dzień/godzina: czwartek 17.15-20.00
Nr zespołu:
18
Data: 25.03.2010
1. Łapińska Bogumiła
2. Więcek Zofia
3. Włodarczyk Jacek
Ocena z przygotowania
Ocena z sprawozdania
Ocena końcowa
Prowadzący:
Rafał Kościesza
Podpis prowadzącego
Cel: Wyznaczenie stałej siatki dyfrakcyjnej oraz liczby szczelin w siatce, zmierzenie długości fali świetlnej widma emitowanego przez lampę sodową oraz długości widm emitowanych przez lampę neonową, Zestaw przyrządów:
spektrometr
siatka dyfrakcyjna
źródło światła: lampa sodowa, lampa neonowa
Plan wykonywania doświadczenia
Oświetlanie siatki dyfrakcyjnej umieszonej w spektrometrze światłem emitowanym przez lampę sodową
Odczytanie z noniusza wartości kąta dla zaobserwowanego prążka zerowego
Odczytanie z noniusza wartości kątów ugięcia dla 2 rzędów widma po lewej i prawej stronie względem kierunku wiązki padającej
Wyliczenie stałej siatki dyfrakcyjnej za pomocą wzoru: dsinα=mλ
Zaobserwowanie dubletu sodowego dla 2 rzędu widma po obu stronach wiązki padającej
Oświetlanie siatki dyfrakcyjnej umieszonej w spektrometrze światłem emitowanym przez lampę neonową
Odczytanie z noniusza wartości kąta dla zaobserwowanego prążka zerowego
Odczytanie z noniusza wartości kątów ugięcia dla 1 rzędu widm po lewej i prawej stronie względem kierunku wiązki padającej
Wyliczanie długości fali dla konkretnych prążków
Wyznaczenie zdolności rozdzielczej siatki dyfrakcyjnej i obliczenie liczby szczelin N biorących udział w interferencji na podstawie wzoru Schemat układu
Lampa
Kolimator
Siatka dyfrakcyjna
Noniusz
Luneta
Śruba mikrometryczna do poruszania lunetą
Wiązka światła
Wyniki doświadczenia dla lampy sodowej
m - rząd ugięcia
Odczytany kąt z noniusza
α-kąt ugięcia
0
80o±2'
0
1 po lewej stronie
56o±2'
24o 1 po prawej stronie
103o±2'
23o 2 po lewej stronie
26o±2'
(…)
… z noniusza wartości kąta dla zaobserwowanego prążka zerowego
Odczytanie z noniusza wartości kątów ugięcia dla 1 rzędu widm po lewej i prawej stronie względem kierunku wiązki padającej
Wyliczanie długości fali dla konkretnych prążków
Wyznaczenie zdolności rozdzielczej siatki dyfrakcyjnej i obliczenie liczby szczelin N biorących udział w interferencji na podstawie wzoru Schemat układu
Lampa
Kolimator
Siatka…
