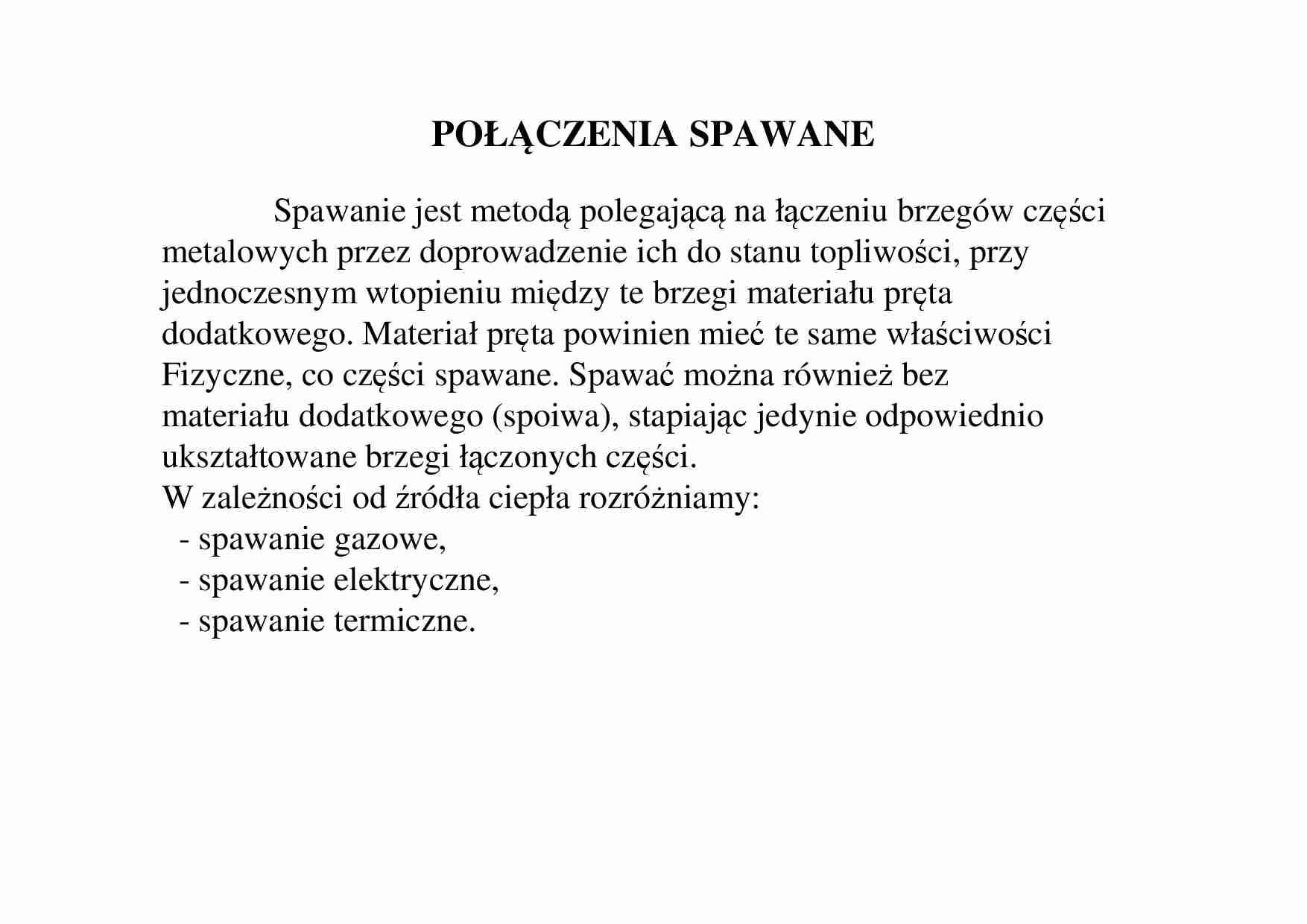

POŁĄCZENIA SPAWANE Spawanie jest metodą polegającą na łączeniu brzegów części metalowych przez doprowadzenie ich do stanu topliwości, przy jednoczesnym wtopieniu między te brzegi materiału pręta dodatkowego. Materiał pręta powinien mieć te same właściwości Fizyczne, co części spawane. Spawać można również bez materiału dodatkowego (spoiwa), stapiając jedynie odpowiednio ukształtowane brzegi łączonych części. ukształtowane brzegi łączonych części W zależności od źródła ciepła rozróżniamy: - spawanie gazowe, - spawanie elektryczne, - spawanie termiczne. Spawanie gazowe - miejscowe stopienie łączonych elementów płomieniem acetylenowo (C 2 H 2 ) - tlenowym. Temperatura 3200 C. - spawanie blach do grubości 20mm, - najlepiej nadaje się do spawania czołowego, - stosuje się je przede wszystkim do łączenia elementów cienkościennych o Spawanie elektryczne – najczęściej obecnie stosowane. Ź ródłem ciepła może być łuk elektryczny (spawanie łukowe), rezystancja (spawanie żużlowe), energia wiązki elektronów (spawanie wiązką elektronów) oraz energia światła (spawanie laserowe). Rys. Budowa spoiny 1 – spoina, 2 – lico, 3 – strefa wpływów cieplnych, 4 – wtop, 5 – grań, 6 - rąbek Rys. Spawanie łukowe elektroda otuloną 1 – elektroda, 2 – otulina, 3 – osłona gazowa, 4 – płynny żużel, 5 – zastygły żużel, 6 – spoina, 7 – jeziorko metalu, 8 – metal rodzimy Najbardziej powszechne jest spawanie łukowe. W porównaniu ze spawaniem gazowym wykazuje ono szereg zalet: • jest znacznie tańsze, • jest wygodniejsze w stosowaniu, • daje większą wydajność, • daje lepsze własności mechaniczne spoin i mniejsze odkształcenia spawalnicze, • zezwala na automatyzację spawania Istnieje wiele metod spawania łukowego, we wszystkich łuk elektryczny powstaje między elektrodą a spawanymi częściami elektryczny powstaje między elektrodą a spawanymi częściami (wyjątkowo między dwiema elektrodami). Temperatura łuku to około 3500 C i jest skoncentrowana na niewielkiej powierzchni. Spawanie łukiem może być realizowane przy użyciu elektrod topliwych, które służą za spoiwo, lub elektrod nietopliwych (wolframowych, węglowych) i wtedy spoiwo dostarczane jest dodatkowo, bądź spawanie bez spoiwa. Otulina elektrody ułatwia utrzymanie równego łuku. o Spawanie żużlowe – jest podobne do spawania łukowego z łukiem krytym, z tą różnicą, że elektroda nie przenika warstwy topnika a utrzymywana jest pod powierzchnią jeziorka
(…)
… w tych gwintach uzyskuje się bez
dodatkowych uszczelniaczy. Gwinty te mają zarys trójkątny, trapezowy
symetryczny bądź trapezowy niesymetryczny. Mogą być gwinty rurowe
stożkowe, rurowe stożkowe Briggsa.
Łączniki śrubowe:
Połączenia gwintowe: śrub, wkręty i nakrętki. Śruby i wkręty –
rozróżnienie umowne. Wkręt pod wkrętaki. Śruby i wkręty różnią się
zakończeniem łbów (rys.)
a)
g)
b)
d)
c)
h)
e)
f)
k)
i)
l)
z)
m…
… ≤ kt’
a
F
b
b= l
F
τ’= alo
F
≤ kt’
a)
b)
c)
Rys. Złącza ze spoinami pachwinowymi: a) połączenie kątowników
spoinami wzdłużnymi, b) połączenie rury spoiną obwodową,
c) połączenie wspornika spoiną obwodową.
a)
c)
b)
d)
Rys. Konstrukcja kół spawanych.
Ścinanie spoiny otworowej:
F
d
F
a
π
A= 4 [d – (d- 2a) ]= π (d- a) a
τ’=
2
2
F
≤ kt’
π(d- a)a
Przykłady obciążenia złożonego:
e
F
1,5a
g
l
τF
τM
lo l
1,5…
… belka w przekroju I
wynosi: Mg =Wx kg
W przekroju II moment wynosi: Mgs =Mg (sp.czołowej) + Mg (sp.nakładek) =
J
J
Wymiary spoin wyliczamy przyrównując
'
= x k g + xn k t'
momenty Mg =Mgs
e
en
Podobnie dla przykładu poniżej
Łączenie kątowników z blachą węzłową
l1
F1
a1
e1
F
e2
F1 + F2 = F
F2
l2
F1 e1 = ( F − F1 ) e 2
F1 e1 = Fe 2 − F1 e 2
F1 ( e1 + e 2 ) = Fe 2
e2
F1 = F
b
e
F2 = F 1
b
b
a2
F1e1 = F2 e…
